Теперь работа с Болид по Modbus обеспечивается напрямую по интерфейсу RS-485 без необходимости в дополнительных преобразователях интерфейсов.
Общие сведения
В настоящее время система охранно-пожарной сигнализации ОРИОН компании Болид уже работает на огромном количестве объектов. Если перед вами стоит задача перевода этих объектов под управление российских операционных систем, мы рады предложить Вам готовое решение на базе программно-аппаратного комплекса НЕЙРОСС производства компании ИТРИУМ СПб.
Наши решения работают уже несколько лет и зарекомендовали себя с самой лучшей стороны. Однако мы продолжаем работы по совершенствованию взаимодействия и разработали новый коммуникационный модуль МК-RS485М для работы в составе комплекта БОРЕЙ Modbus.
Благодаря этому модулю подключение БОРЕЙ к Болид С2000-ПП осуществляется напрямую по интерфейсу RS-485.
Преобразователь протокола Болид С2000-ПП предназначен для интеграции системы охранно-пожарной сигнализации системы "Орион" в объектовое оборудование сторонних производителей по интерфейсу Modbus RTU, для передачи событий на передатчик RS-202TD в протоколе Ademco Contact ID, мониторинга событий в системе Орион, управления включением/выключением реле, взятием/снятием зон и разделов. С2000-ПП является узлом коммуникации КСБ НЕЙРОСС и ИСО Орион.
Зоны охранной сигнализации Болид могут объединятся в единые разделы охранной сигнализации НЕЙРОСС. Обеспечивается постановка на охрану и снятие с охраны через считыватель точки доступа, блокировка/разблокировка точек доступа по событиям разделов, мониторинг и управление всеми элементами системы посредством АРМ НЕЙРОСС Центр.
Коммуникационный модуль МК-RS232
До 1 апреля 2025 года взаимодействие БОРЕЙ с С2000-ПП осуществлялось по интерфейсу RS-232. На БОРЕЙ устанавливался модуль МК-RS232, дополнительно требовался преобразователь интерфейсов С2000-ПИ или любой другой конвертер RS-485/RS-232.
Новый коммуникационный модуль МК-RS485М
Мы разработали новый коммуникационный модуль МК-RS485М для работы БОРЕЙ по протоколу Modbus посредством интерфейса RS-485, обеспечивающим прямое соединение с C2000-ПП без дополнительных преобразователей интерфейсов, тем самым удешевив интеграцию.
Теперь контроллер БОРЕЙ в комплекте БОРЕЙ Modbus подключается напрямую к С2000-ПП.
ВНИМАНИЮ ИНТЕГРАТОРОВ
Если вы в настоящее время разрабатываете соответствующий проект, просим обратить внимание на необходимость исключения преобразователя интерфейсов RS-233/RS-485. Возможна одновременная работа комплектов БОРЕЙ Modbus предыдущей версии (с модулем МК-RS232 и дополнительным преобразователем интерфейсов) и современной версии (с модулем MS-RS485).
По многочисленным просьбам специалистов, выполняющих работы по проектированию систем безопасности на базе программных и технических средств производства ИТРИУМ пул готовых чертежей и схем подключения добавлен в базу знаний.
При необходимости предоставления дополнительных документов просим обращаться к специалистам компании ИТРИУМ.
| Относится к | Новый БОРЕЙ |
|---|---|
| Документация | Справочник проектировщика БОРЕЙ Н |
Стандартный алгоритм работы контроллеров БОРЕЙ может быть произвольным образом изменён при помощи LUA-скриптов. Так с помощью скрипта возможно дополнить традиционную проверку прав доступа пропуска дополнительными уровнями — проверкой, является ли текущий день выходным или праздничным, и наличия права на доступ в такие дни.
Общие сведения
Платформа НЕЙРОСС совместно с контроллерами БОРЕЙ обеспечивают широкие возможности управления доступом в выходные, праздничные и предпраздничные дни, дни корпоративов, санитарные и прочие дни на основе графиков работы. Также учитываются дни отпуска и дни больничного листа.
Графики работы приложения АРМ НЕЙРОСС Доступ предоставляет широкие возможности формирования индивидуальных графиков работы сотрудников, управление доступом по графику и учёта рабочего времени.
При отсутствии необходимости в полновесном функционале графиков работы, доступ в выходные дни ограничивается уровнем доступа (или режимом доступа как совокупности уровней доступа), которые позволяют задать набор временных интервалов доступа в зависимости от дня недели, например, — ограничить доступ в субботу и воскресенье [Уровни доступа]. Однако уровни доступа не позволяют учитывать праздничные дни, а также сдвиг выходных дней.
Для решения задачи управления доступом в выходные и праздничные дни реализован LUA-скрипт, который выполняется непосредственно на контроллере БОРЕЙ и переопределяет «заводскую» логику работы контроллера. Скрипт позволяет осуществлять дополнительную проверку прав доступа в конкретные дни календаря и принимать решение о разрешении или запрете доступа. Перечень выходных и праздничных дней задаётся пользователем самостоятельно и обновляется ежегодно.
Алгоритм работы
При предъявлении валидного идентификатора (карты и проч.) на контроллер БОРЕЙ выполняется базовая проверка прав пользователя. На последнем этапе выполняются дополнительные проверки. Пример последовательности шагов приведен в таблице ниже.
| № шага | Название | Комментарий |
|---|---|---|
| 1 | Поиск пропуска | По предъявленному идентификатору производится поиск пропуска. Если пропуск не найден, доступ блокируется. Если найден, производится переход к следующему шагу. |
| 2 | Проверка второго идентификатора (если задано) | При двухфакторной идентификации осуществляется проверка второго фактора (биометрия по лицам или отпечаткам пальцев, ожидание ввода пин-кода). Если второй этап идентификации не пройден, доступ блокируется. В противном случае производится переход к следующему шагу. |
| 3 | Проверка режима или уровня доступа | Производится проверка наличия текущей точки доступа (точки доступа, на которую предъявлен идентификатор) в режиме или уровне доступа пропуска, если режим не задан. Если точки доступа нет в списке, доступ блокируется. В противном случае производится переход к следующему шагу. |
| 4 | Проверка временных интервалов | Проверяется, заданы ли в уровне/режиме доступа временные зоны, и разрешен ли доступ в текущий день недели и в текущее время. Если день недели «выключен» в уровне доступа или текущее время вне временного интервала, доступ блокируется. В противном случае производится переход к следующему шагу. |
| 5 | Проверка, является ли день выходным/праздничным | Если день не является выходным или праздничным (не перечислен в конфигурационном файле скрипта), доступ разрешается. Если да, производится переход к следующему шагу. |
| 6 | Проверка разрешения на доступ в выходные и праздничные дни | Проверяется, задано ли в свойствах пропуска право доступа в выходные и праздничные дни. Если не задано, доступ блокируется, если задано — разрешается. |
| Относится к | Платформа НЕЙРОСС, БОРЕЙ |
|---|---|
| Документация | Доступ в выходные и праздничные дни |
СКУД НЕЙРОСС обеспечивают двухфакторную идентификацию владельца пропуска. В качестве второго признака могут использоваться отпечатки пальцев, получаемые со считывателей Biosmart 4, Biosmart 5M производства «Прософт-Биометрикс».
С версии версии 3.3.0 SDK BioSmart появилась возможность настройки строгости идентификации.
В предыдущей версии SDK уровень строгости идентификации эталонного и сканированного шаблонов отпечатков пальцев был достаточно высоким (уровень NORMAL), что повышало вероятность ошибочного отказа в доступе при низком качестве полученных отпечатков пальцев. Новая версия позволяет настроить порог, при котором отпечаток считается достоверным. Порог снижен согласно рекомендациям BioSmart (уровень LOW).
ВАЖНО
Так как в текущем алгоритме доступа используется двухфакторная идентификация, и отпечаток пальца является вторым признаком подтверждения личности владельца, снижение уровня строгости не должно существенным образом повышать вероятность ошибочного предоставления доступа, однако решение о минимально-приемлемом уровне достоверности должен принимать администратор, выполняющий настройку системы на объекте.
Новую версию АРМ НЕЙРОСС и «Службы НЕЙРОСС Интеграция» можно скачать из веб-интерфейса Платформы НЕЙРОСС, начиная с версии 20.10.
Рады сообщить вам о выходе нового IP-контроллера доступа и охранной сигнализации БОРЕЙ.
Контроллер выполнен на новой аппаратной архитектуре, обладает значительно большими вычислительными ресурсами и обеспечивает еще большую гибкость и адаптацию под процессы конкретного предприятия.
Ключевые особенности
- Наличие операционной системы и всех необходимых веб-приложений на «борту», встроенный веб-сервер для настройки, конфигурирования и управления;
- до 34 точек доступа, до почти 168 охранных шлейфов с контролем неисправности;
- Встроенный сетевой коммутатор, обеспечивающий большую свободу выбора топологии сети передачи данных;
- Возможность модернизации существующих систем с сохранением кабельной инфраструктуры;
- Три исполнения для удовлетворения требованиям любого объекта по ёмкости системы, лёгкости в расширении и обслуживании;
- Возможность построение систем любого масштаба путем простого добавления контроллеров;
- Встроенный редактор LUA-скриптов для настройки уникальных алгоритмов доступа любой сложности;
- Современный кроссплатформенный HTTP-API позволяет просто и эффективно решать самые разнообразные, в том числе уникальные интеграционные задачи;
- Открытая платформа, обеспечивающая управление внешними устройствами (ключница, камера хранения, modbus и т.д.) и создание новых приложений;
- Возможность работы без применения специального серверного программного обеспечения;
- Готовность «из коробки» к работе в составе КСБ НЕЙРОСС, в том числе совместно с контроллерами БОРЕЙ предыдущего поколения.
Исполнения БОРЕЙ
Интерфейс подключения дополнительных модулей-мезонинов позволяет произвольно расширять количество точек доступа, шлейфов сигнализации и реле, управляемых одним контроллером БОРЕЙ. Благодаря поддержке вторичной коммуникационной линии CAN возможна модернизация объекта без замены кабельной инфраструктуры (двухпроводной линии RS-485).
| Исполнение | Комментарий |
|---|---|
| БОРЕЙ | «Классический» контроллер БОРЕЙ на новой аппаратной платформе. Поддерживает одну двустороннюю или две односторонние точки доступа, восемь резистивных шлейфов сигнализации и два реле. Адресная линия S-ART позволяет подключить до 30-ти дополнительных шлейфов сигнализации и до 30-ти реле. |
| ЯРС | Специализированный контроллер БОРЕЙ в исполнении ЯРС для реализации сложных алгоритмов СКУД, например, — шлюзовых кабин или агрегированных тамбур-шлюзов. Контроллер оснащён коммуникационным модулем МК адресной двухпроводной линии CAN. Использование линии CAN и модулей расширения М3 позволяет дополнительно подключить до 32 односторонних точек доступа или 16 двусторонних, до 160 резистивных шлейфов сигнализации и до 64 реле. |
| БОРЕЙ 4 | Контроллер БОРЕЙ в исполнении БОРЕЙ 4 обеспечивает функции двух «классических» контроллеров БОРЕЙ. Контроллер оснащен модулем расширения М1, позволяющим удвоить количество точек доступа, резистивных шлейфов сигнализации и реле. Адресная линия S-ART позволяет подключить до 30-ти дополнительных шлейфов сигнализации и до 30-ти реле. |
Возможность выполнения команд ВКЛЮЧИТЬ/ВЫКЛЮЧИТЬ для реле контроллеров и модулей-расширителей через АРМ НЕЙРОСС Центр и в заданиях автоматизации.

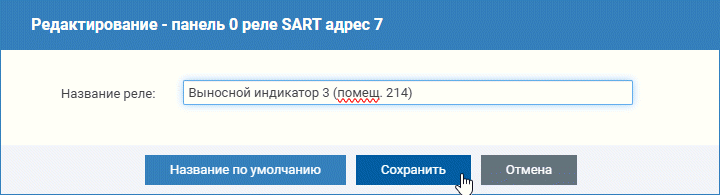

Элемент Выход управления стал функциональным элементом сети НЕЙРОСС, доступен в дереве элементов, может быть стандартными средствами нанесён на план в виде иконки или геометрической фигуры или выбран в качестве объекта управления в заданиях автоматизации. Для элемента может быть перенастроен режим отображения и звуковое/цветовое оповещение.
Так как факт подключения исполнительных устройств не контролируется, автоматически формируется 32 элемента (2 реле «на борту» контроллера и до 30 за счет использования АМ-06 в исполнении 3.
| Относится к | Платформа НЕЙРОСС, БОРЕЙ |
|---|---|
| Версия обновления | Платформа НЕЙРОСС 20.4.709, БОРЕЙ 12996 |
| Документация | [Ситуационный центр], [Автоматизация] |
