Адресная линия S-ART на БОРЕЙ и адресные расширители АМ-06 позволяют подключить до 30 дополнительных охранных шлейфов и до 30 реле.
Модуль АМ-06 является модулем расширения БОРЕЙ и входит в состав технических средств НЕЙРОСС. Действует единый сертификат.

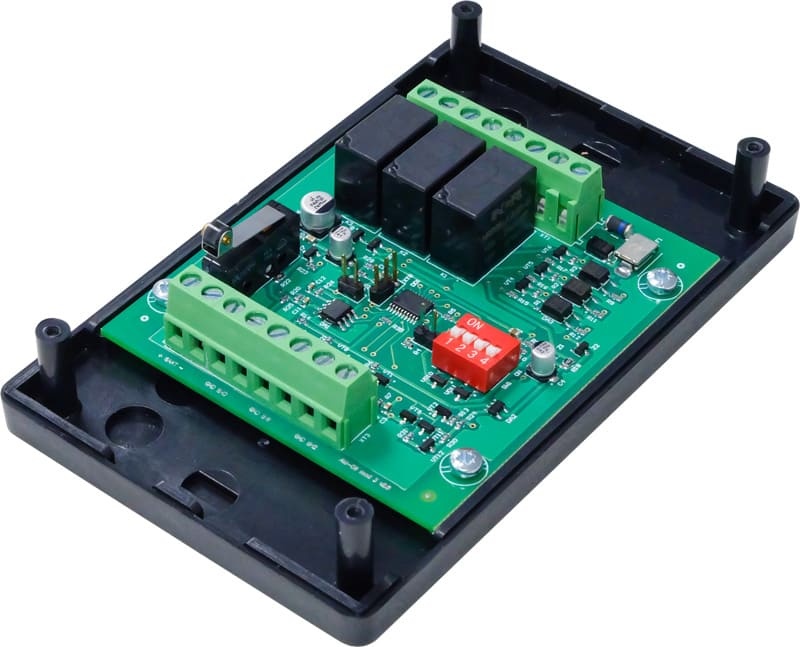

Внешний вид изделия (АМ-06, исп.3) |
Модули имеют три исполнения.
| АМ-06, исполнение 1 | АМ-06, исполнение 2, версия 2.0 | АМ-06, исполнение 3, версия 2.0 |
|---|---|---|
. |
|
|
| Контролирует наличие тока в сети питания 220В, трактует его наличие и отсутствие как тревогу и норму одного шлейфа сигнализации | Добавляет контроллеру БОРЕЙ шесть шлейфов сигнализации. | Добавляет контроллеру БОРЕЙ три шлейфа сигнализации и три управляемых реле. Для работы реле и питания внешних потребителей предназначен вход «Питание реле» на плате расширителя. |
ПРЕДЫДУЩИЕ ВЕРСИИ ПЛАТЫ

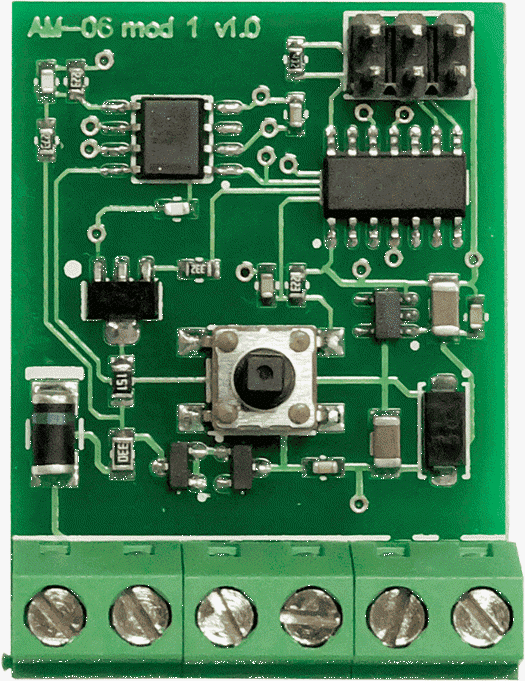

Мы обновили версии платы модулей АМ-06 в исполнениях 2 и 3. В предыдущей версии (1.0) для установки адреса вместо ДИП-переключателя используются группы перемычек, в качестве датчика вскрытия корпуса вместо подпружиненного плунжера используется тактовая кнопка с пружинкой. Также изменилась адресация [Адресация модулей АМ-06].

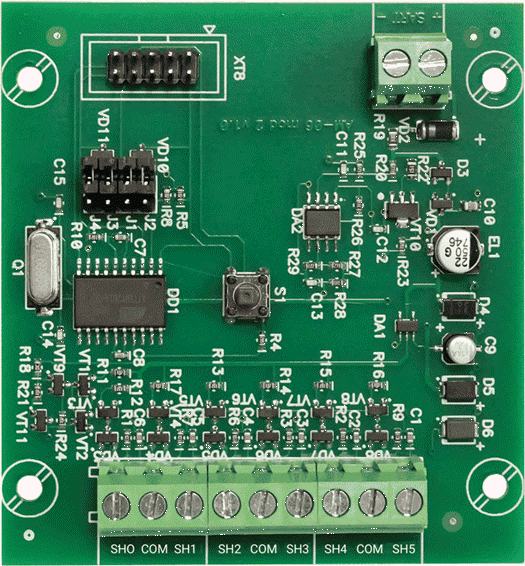

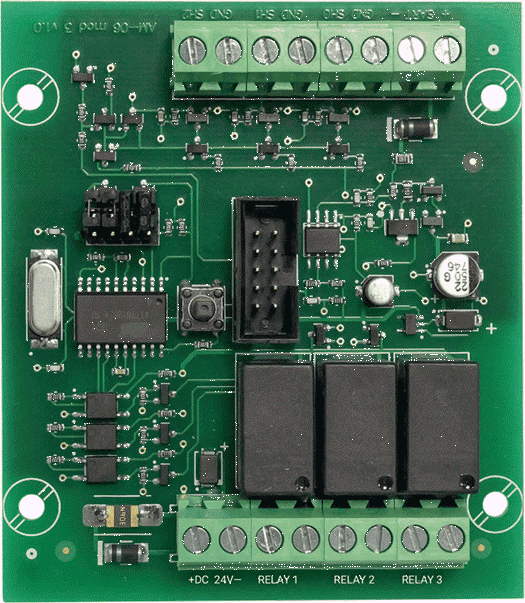

| АМ-06, исполнение 2, версия 1.0 | АМ-06, исполнение 3, версия 1.0 |
|---|---|
|
|
Техническая спецификация АМ-06 исп.1
| Коммуникационные интерфейсы | 1x S-ART, 5 мА, 30 адресов |
| Питание | По линии S-ART от контроллера БОРЕЙ |
| Входы | 1x аналоговый |
| Габариты | 55x55x20 мм |
| Вес | Не более 0,1 кг |
| Температура | –50°С ÷ +60°С (хранения) –50°С ÷ +50°С (эксплуатации) |
| Влажность | 95% при 35°С, без конденсации влаги |
Техническая спецификация АМ-06 исп.2, исп. 3
| Коммуникационные интерфейсы | 1x S-ART, 5 мА, 30 адресов |
| Питание | По линии S-ART от контроллера БОРЕЙ |
| Входы | 6x (АМ-06 исп. 2), 3x (АМ-06 исп. 3) 3±5% кОм и 510± Ом, 0,125В |
| Выходы [только АМ-06 исп. 3] | 3x релейных выхода, питание внешнее АС 250 В x 3 А, DC 30 В x 3 A |
| Вход «Питание реле» [только АМ-06 исп. 3] | 1x DC 24 В |
| Габариты | 132x82x35 мм |
| Вес | Не более 0,1 кг |
| Температура | –50°С ÷ +60°С (хранения) –50°С ÷ +50°С (эксплуатации) |
| Влажность | 95% при 35°С, без конденсации влаги |
Подключение к шине SART
| Топология подключения | Шинная |
| Тип канала передачи | Витая пара (UTP Cat.5), возможно применение других кабелей, обеспечивающих данные электрические характеристики. |
| Длина линии | Суммарная длина проводов не должна превышать 1 000 м. |
Схема подключения приведена в разделе [Подключение адресных расширителей АМ-06].
Состояния шлейфов сигнализации
Контроллер БОРЕЙ постоянно с периодом в 300 мс опрашивает линию SART. Физические состояния контролируемой цепи:
[Норма],
[Тревога],
[Неисправность] — объединяет состояния [Вскрытие корпуса метки], [Короткое замыкание], [Обрыв шлейфа],
- [Потеря связи] — означает, что метка не ответила на опрос контроллера БОРЕЙ, данное состояние присваивается всем шлейфам метки.
Схема подключения приведена в разделе [Подключение шлейфов АМ-06]. Физическое состояние цепи отображается в разделе [Охранная сигнализация]. Расширитель сам формирует физическое состояние шлейфов. Время переключения состояния шлейфа — 0,6 сек. Время выполнения команды управления состоянием реле — не более 0,3 сек.
Шлейфы сигнализации представлены в НЕЙРОСС элементом типа Зона охранной сигнализации. Элементу присваиваются метки состояния связи, физического состояния шлейфа, состояния охраны и др. На основе приоритетов таких меток формируется состояние элемента [Состояния элементов НЕЙРОСС: метки, иконки].
