БОРЕЙ в исполнении ЯРС представляет собой контроллер БОРЕЙ с коммуникационным модулем МК линии CAN и модулями М3. К одному контроллеру БОРЕЙ может подключаться до 16 модулей М3.

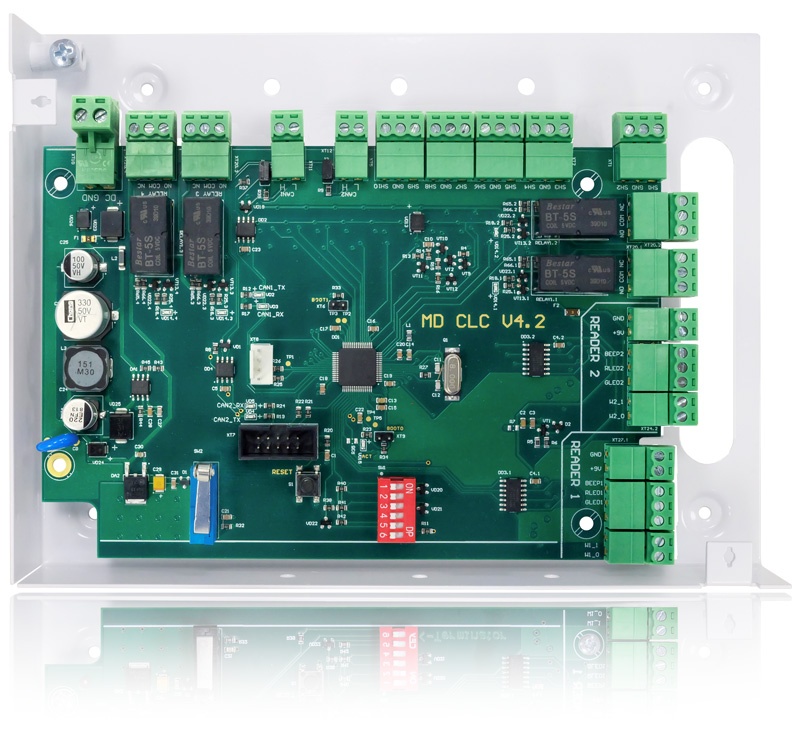

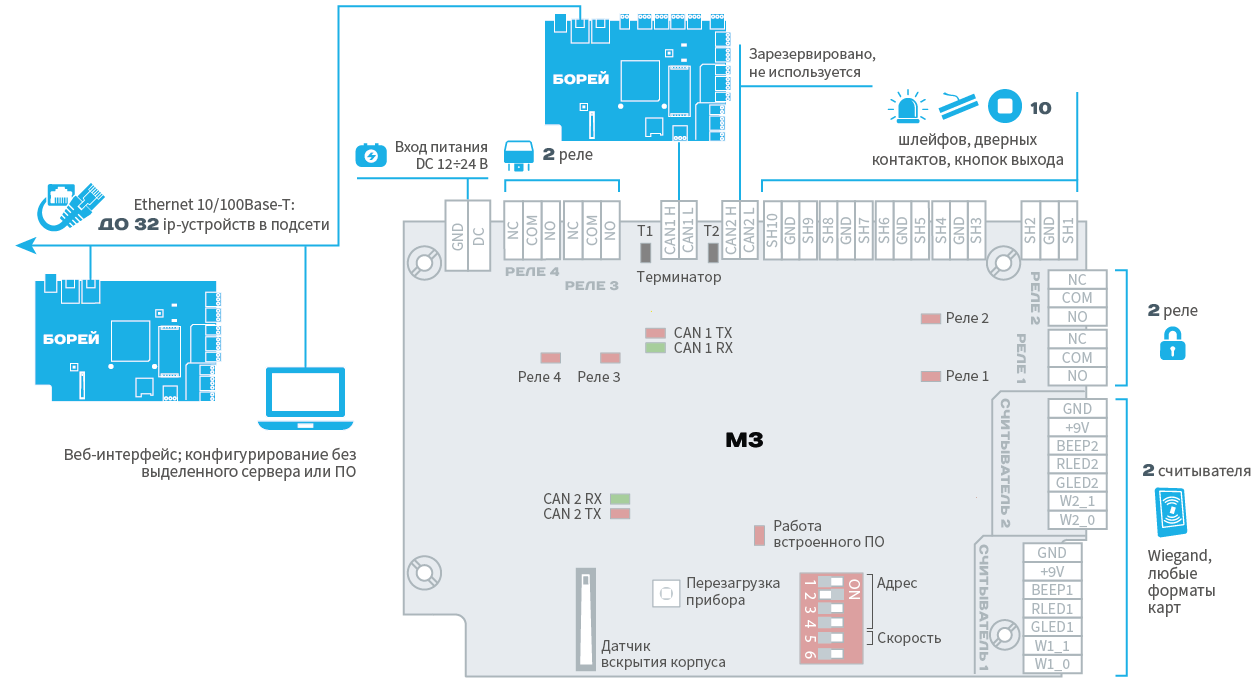

Модуль доступа и охранной сигнализации М3 подключается к прибору БОРЕЙ посредством двухпроводной линии CAN. Обеспечивает управление двумя односторонними или одной двусторонней точкой доступа, десятью шлейфами сигнализации и четырьмя реле. Настройка модуля осуществляется посредством веб-интерфейса, предоставляемого прибором БОРЕЙ; дополнительные средства конфигурирования не требуются.
В штатном режиме требуется наличие постоянной связи с БОРЕЙ, на котором хранится полная база данных. Поведение модуля в случае аварийного разрыва связи с БОРЕЙ настраивается. Модуль М3 может работать в режиме запрета доступа, либо использовать локальный энергонезависимый буфер, в котором хранятся данные последних 1200 предъявленных валидных карт: до восстановления связи с головным контроллером, доступ по всем картам из буфера будет разрешён.
М3 является модулем расширения БОРЕЙ в исполнении ЯРС и входит в состав комплекса технических средств НЕЙРОСС. Действует единый сертификат.
Техническая спецификация М3
Общая техническая спецификация приведена в разделе [Спецификация БОРЕЙ Н]. Ниже даны характеристики модуля М3.
| Коммуникационные интерфейсы | |||
|---|---|---|---|
| Подключение к БОРЕЙ и другим модулям М3 | Тип интерфейса | Дифференциальный двухпроводной интерфейс CAN | |
| Количество интерфейсов | 1 | ||
| Тип канала передачи | Витая пара (UTP Cat.5) | ||
| Количество устройств в одной физической подсети | Не более 16 (не считая БОРЕЙ) | ||
| Топология | Шинная | ||
| Предельные длины линий связи | 500 м на скорости 125 кбит/с, 5000 м на скорости 10 кбит/с | ||
| Подключение считывателей | Тип интерфейса | Wiegand (до 64 бит) | |
| Количество интерфейсов | 2 | ||
| Тип устройства идентификации | Считыватель радиочастотных карт, QR-кодов, штрих-кодов или идентификаторов NFC | ||
| Питание | |||
| Питание модуля | 1 вход, DC 10,8 ÷ 28 | ||
| Потребление (не более) | 0,3 А при 12 В 0,15 А при 24 В | ||
| Питание считывателей | 2 выхода, нагрузочная способность 0,5 А (суммарно) x 9 В | ||
| Входы и выходы | |||
| Входы | 10x резистивных входов 3±5% кОм и 510±5% Ом, 0,125Вт | ||
| Выходы | 4 релейных выхода АС 125 В x 1 А (макс. 250 В), DC 30 В x 2 A (макс. 220 В) | ||
| Контроль вскрытия корпуса | Кольцевой выключатель с подпружиненным плунжером | ||
| Органы индикации | |||
| Индикатор наличия коммуникации на шине CAN | 1 индикатор световой светодиодный, зелёный | ||
| Индикатор работы встроенного ПО | 1 индикатор световой светодиодный, красный | ||
| Индикатор работы реле | 4 индикатора световых светодиодных, красных | ||
| Корпус | |||
| Габариты | 175х120х20 мм, плата 165x110 мм (исполнение П.000) 205x155x35 мм (исполнение П.080, IP20) 222x146x55 мм (исполнение У.041, IP65) | ||
| Вес | Не более 1.15 кг | ||
| Температура | –50°С ÷ +50°С (хранения) –50°С ÷ +50°С (эксплуатации, исп. в корпусе 041) +5°С ÷ +50°С (эксплуатации, исп. П.000 и в корпусе 080) | ||
| Влажность | 95% при 35°С, без конденсации влаги | ||
