Общие сведения

Эксплуатационные ограничения

По устойчивости к климатическим воздействиям изделие относится к группе исполнения Д3 ГОСТ Р 52931-2008. При этом рабочий диапазон температуры окружающего воздуха равен –50°С ÷ +50°С, а верхнее значение относительной влажности равно 95% при +35°С и более низких температурах, без конденсации влаги. В особо оговорённых при заказе случаях, изделие может быть изготовлено для рабочего диапазона температуры окружающего воздуха +5°С ÷ +50°С.

По устойчивости к механическим воздействиям изделие соответствует группе исполнения L2 ГОСТ Р 52931-2008.


Меры безопасности при монтаже изделия

Прибор не является источником опасности для людей и для защищаемых материальных ценностей (в том числе и в случае аварийных ситуаций). Конструкция и схемотехнические решения прибора обеспечивают его пожарную безопасность эксплуатации (в том числе и в аварийных режимах работы). Прибор по способу защиты человека от поражения электрическим током удовлетворяет требованиям III класса безопасности по ГОСТ 12.2.007.0. В приборе отсутствуют опасные для жизни человека напряжения, но при ремонте, монтаже и эксплуатации необходимо выполнять меры безопасности в соответствии с «Правилами технической эксплуатации электроустановок потребителей».

Перед поставкой изделия проводится выходной контроль.


Состав изделия

В состав прибора ЯРС входят следующие компоненты:

  • Контроллер управления доступом и охранной сигнализации сетевой ЯРС - центральный контроллер, состоящий из платы электроники и корпуса, с SD-картой памяти (далее – контроллер ЯРС, ЯРС);
  • Модуль доступа и охранной сигнализации М3 (далее – модуль М3, М3);

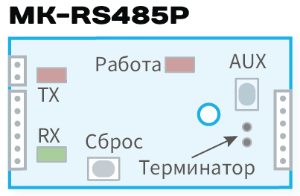

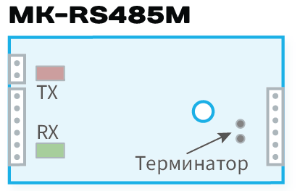

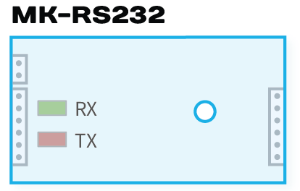

  • Сменный коммуникационный модуль подключения интерфейса CAN;
  • Адресный расширитель АМ-06 (до 6 шлейфов охранной сигнализации, до 3 реле; далее – расширитель АМ-06, модуль АМ-06, АМ-06).

 Содержание:

Конструкция изделия

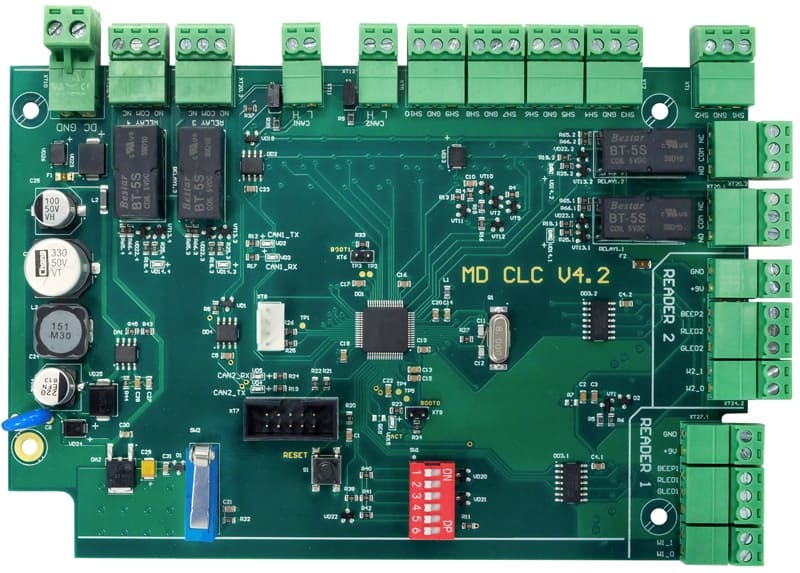

ЯРС, М3

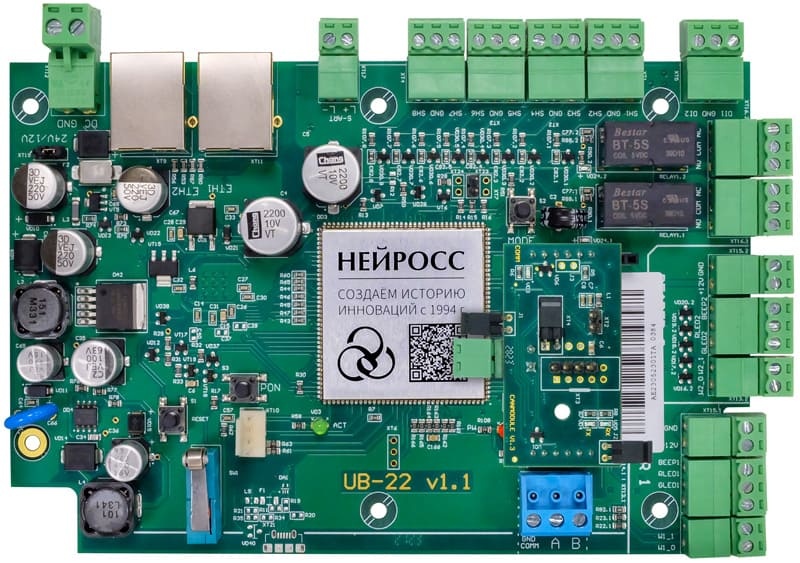

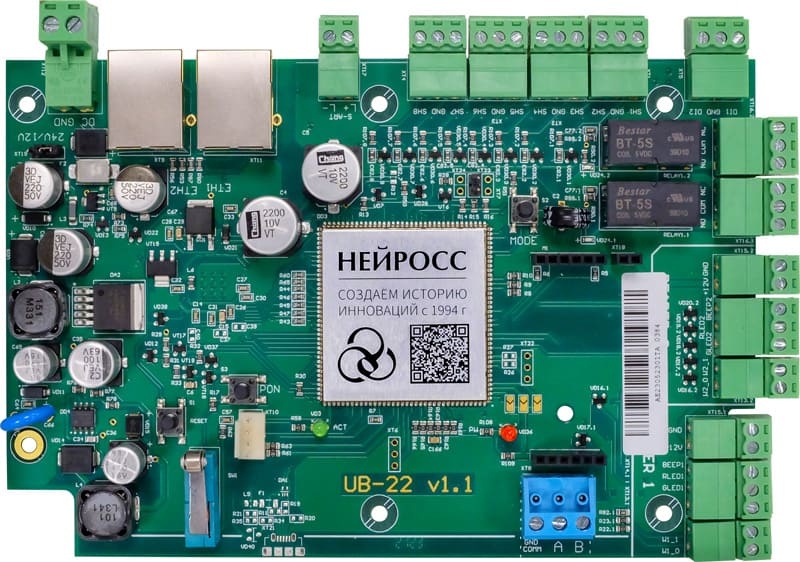

На плате ЯРС расположены винтовые колодки для подключения шлейфов сигнализации, замков, считывателей, питания, разъём для подключения microSD Card и разъем для подключения сменных коммуникационных модулей. Два разъёма предусмотрены для подключения по интерфейсу Ethernet 10/100Base-T. На плате М3 расположены винтовые колодки для подключения шлейфов сигнализации, замков, считывателей и реле. В качестве датчика вскрытия корпуса (тампера) используется кольцевой выключатель с подпружиненным плунжером.

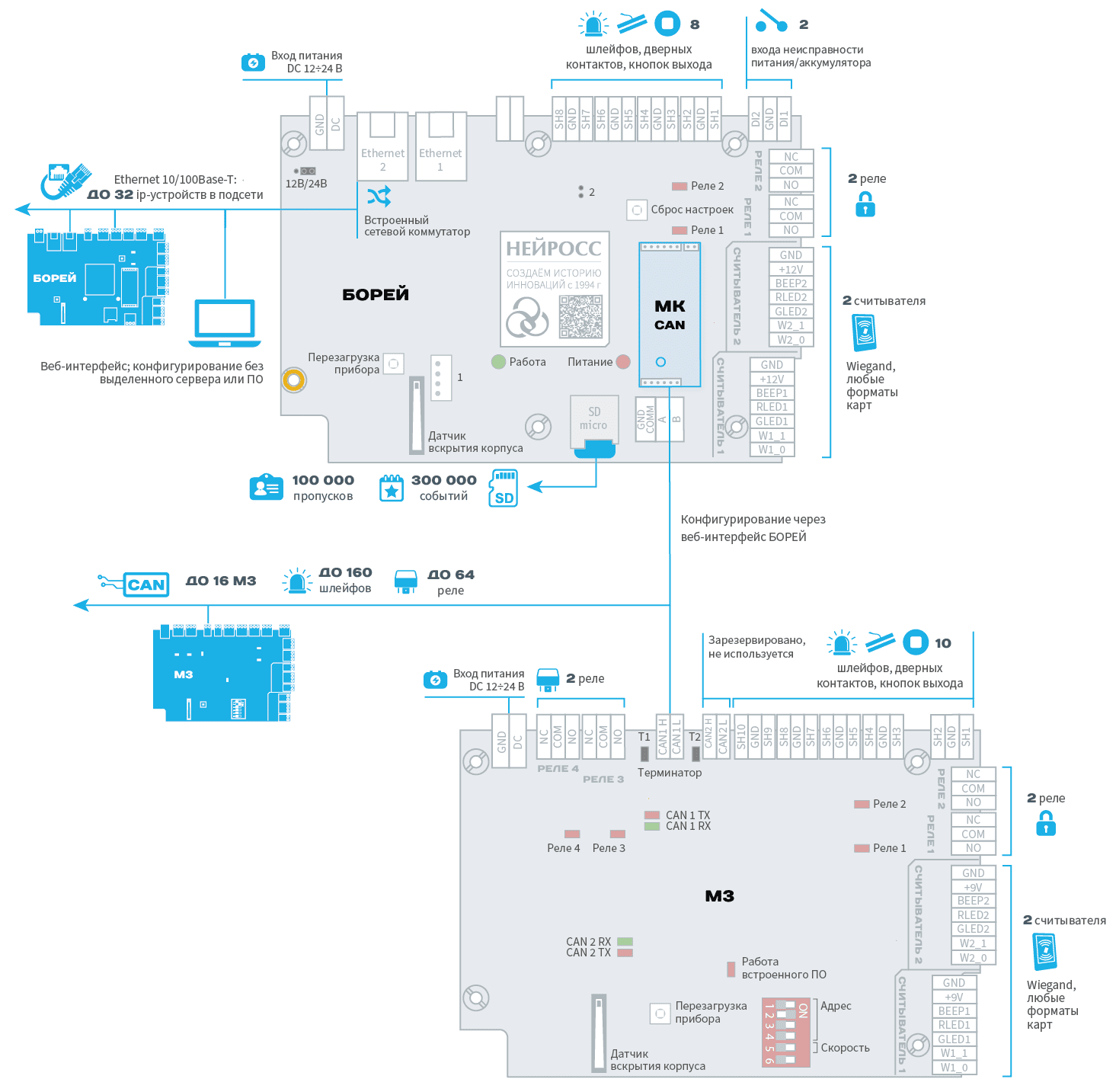

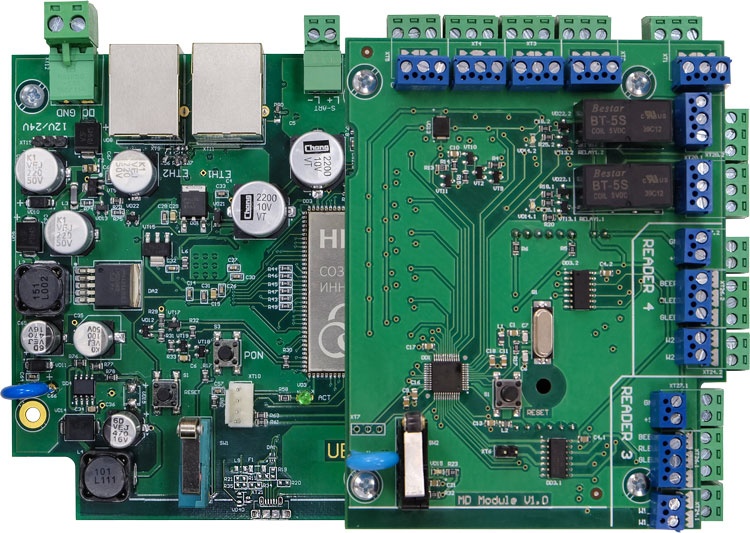

Схема расположения разъёмов контроллера ЯРС и модулей М3


АМ-06

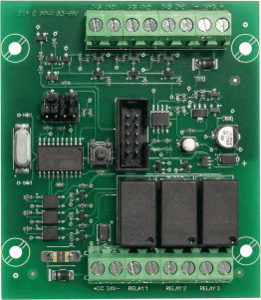

Расширитель АМ-06 представлен тремя модификациями.  На плате АМ-06 в исполнении 1 расположены винтовые колодки для подключения датчика тока и кнопка инкрементального задания адреса. На платах АМ-06 в исполнениях 2 и 3 также расположены винтовые колодки подключения шлейфов сигнализации, в качестве датчика вскрытия корпуса (тампера) используется тактовая кнопка с пружинкой. На плате АМ-06 в исполнении 3 расположены, помимо входов шлейфов, винтовые колодки трех релейных выходов и входа питания реле.

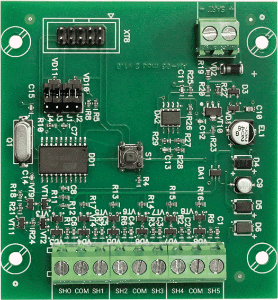

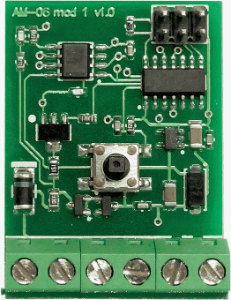

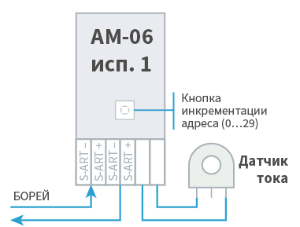

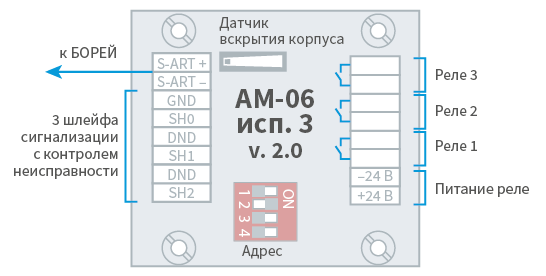

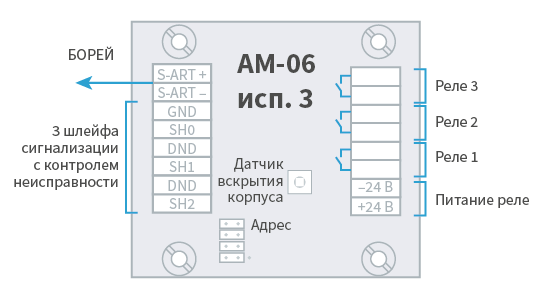

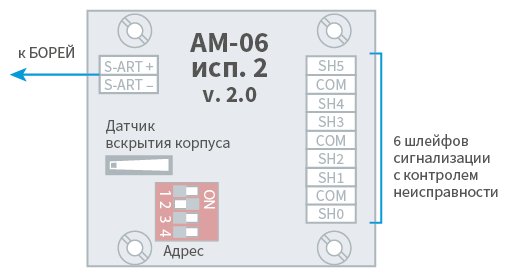

АМ-06 в исполнении 1АМ-06 в исполнении АМ-06 в исполнении 3

Световые индикаторы

На плате ЯРС и М3 устройства предусмотрены световые индикаторы.

Световой индикатор, цвет, обозначение на платеРежим работы
ЯРС
ПИТАНИЕ, красный

Включён: система питания в норме.
Выключен: нет питания или проблема в системе питания.

РАБОТА, зелёный,

Мигает с частотой 0.5 Гц: Загрузка ядра и прикладного приложения успешно завершена. Устройство работает.
Любой другой режим работы: устройство не работает («зависло»).

Реле 1, Реле 2

Включён: реле включено.
Выключен: реле выключено.

М3
Коммуникация на шине CAN
  • Светится непрерывно: идёт обмен данными по шине CAN.

  • Выключен: коммуникации в настоящий момент нет.

Работа встроенного ПО
  • Светится прерывисто: работа встроенного ПО в нормальном состоянии.

  • Любой другой режим работы означает неисправность.

Реле 1, Реле 2, Реле 3, Реле 4Включён: реле включено.
Выключен: реле выключено.

Кнопки управления

На плате устройства предусмотрено две кнопки управления.

Кнопка управленияНазначениеКомментарий
ЯРС

MODE

Сброс настроек прибора
  1. При необходимости сброса только сетевых настроек прибора и мастер-пароля, без полной очистки конфигурации, нажмите и удерживайте кнопку MODE в течение 3–10 секунд, до включения в непрерывном режиме индикатора РАБОТА (ACT);
  2. Для сброса всех настроек прибора, необходимо нажать и удерживать кнопку MODE более 10 секунд, до выключения индикатора РАБОТА (ACT). Будет инициирована перезагрузка прибора с заводскими установками.
    Внимание! По выполнении команды сброса настроек, доступ к прибору будет возможен только по IP-адресу, указанному на корпусе прибора, и из подсети 255.0.0.0. Логин/пароль по-умолчанию: root/root.
RESETПерезагрузка прибора

Кнопка используется для «мягкой» перезагрузки прибора, без сброса питания. При этом производится перезагрузка процессора.

М3
RESETПерезагрузка прибораКнопка используется для «мягкой» перезагрузки прибора, без сброса питания.

Адресация модулей

M3

Адреса модулей М3 на шине CAN устанавливаются с помощью переключателей 1, 2, 3, 4, расположенных на плате. Переключатель 6 активизирует терминатор и должен использоваться только на оконечных модулях шлейфа. Переключатель 5 задаёт скорость обмена на шине CAN. На рисунке ниже показано положение выключателей 1 — 4 для каждого адреса.

АМ-06

Адресный пул шлейфов и реле на шине S-ART ограничен диапазоном от 0 до 29 и независим для шлейфов и для реле. Адрес должен быть уникальным! Адрес шлейфа или реле получается сложением внутреннего адреса шлейфа или реле с адресом расширителя. Шлейфы АМ-06 исп.2 имеют внутренние адреса в диапазоне от 0 до 5 (обозначение SH0-SH5). Шлейфы и реле АМ-06 исп.3 имеют внутренние адреса в диапазоне от 0 до 2 (обозначение SH0-SH2, реле 1 - реле 3). Шлейф АМ-06 исп.1 имеет внутренний адрес 0.

Установка адреса АМ-06 исп. 1

Адрес задаётся нажатием на кнопку инкрементации адреса, расположенную на плате. Адрес по-умолчанию: 0. Одно нажатие увеличивает адрес на единицу. По достижению максимального адреса 29 производится переход на 0. Для установки адреса расширитель должен быть подключен к питанию посредством S-ART; хранение адреса энергонезависимое.

Установка адреса АМ-06 исп.2,3

Адрес задаётся двоичным кодом путём установки перемычек и должен быть уникальным. Нумерация пар контактов приведена на рисунке ниже. За ориентир начала нумерации можно взять датчик вскрытия корпуса (тампер). Пара контактов 4 помечена точкой



Например, если установлены перемычки 2 и 3:

  • в случае АМ-06 исп.2: адрес расширителя—18, SH0—18, SH5—23;
  • в случае АМ-06 исп.3: адрес расширителя—18, SH0—18, SH2—20, Реле 1—18, Реле 3—20.

Подготовка к монтажу

  1. Проведите осмотр изделия:
    • Проверьте состояние упаковки и распакуйте изделие.
    • Проверьте соответствие комплектности и серийного номера изделия паспортным данным.
    • Произведите внешний осмотр изделия и убедитесь в отсутствии видимых механических повреждений и загрязнений.
    • Убедитесь в отсутствии посторонних предметов внутри корпуса изделия.
    • Проверьте крепление клеммных колодок.
  2. Выполните прокладку кабелей и проводов к местам установки приборов.
  3. Проверьте отсутствие обрывов и коротких замыканий во всех линиях с помощью тестера (омметра, мультиметра).

Монтаж изделия

Монтаж необходимо осуществлять в соответствии с проектной и сопроводительной технической документацией на приборы: паспортами, руководствами по эксплуатации и данного справочника по монтажу.

ВНИМАНИЕ

Подключение и отключение проводов выполнять при отключенном питании устройства.

Выполните последовательно следующие действия:

  1. Закрепите прибор в месте установки. Информация по размерности приведена в разделе Габаритные и установочные размеры.
  2. Подключите контроллер ЯРС и модули М3 к шине CAN.
  3. Подключите устройство к источнику питания. Обратите внимание, что в случае использования адресной линии S-ART, питание осуществляется только от источника постоянного тока 24 В±10%. Подключите шлейфы сигнализации DI1, DI2: «Неисправность аккумулятора», «Неисправность ИП» (см. раздел Подключение к источнику питания). Если технологические входы не используются, то контроль их состояния необходимо будет отключить посредством веб-интерфейса.
  4. Подключите считыватели к соответствующим разъёмам (см. раздел Подключение считывателей).
  5. К релейным выходам подключите замковые устройства (см. раздел Подключение замковых устройств) или турникет (см. раздел Подключение турникета).
  6. Подключите кнопки выхода и дверные контакты к разъёмам входов подключения шлейфов сигнализации (см. раздел Подключение дверных контактов и кнопок выхода).
  7. Подключите к контроллеру шлейфы сигнализации (см. раздел Подключение шлейфов сигнализации).
  8. Подключите исполнительные устройства.
  9. С помощью переключателей на платах М3 установите адреса модулей.
  10. С помощью перемычек на платах АМ-06 исп.2,3 установите адреса шлейфов/реле (см. раздел Адресация расширителей).
  11. Подключите расширители АМ-06 к разъёму интерфейса S-ART ЯРС (см. раздел Подключение адресных расширителей АМ-06).
  12. К разъёмам АМ-06 (исп. 2,3) подключите шлейфы сигнализации (см. раздел Подключение шлейфов сигнализации). При необходимости, подключите исполнительные устройства к АМ-06 исп.3 и обеспечьте питание реле управления.
  13. Включите питание прибора. Не более чем через 1 секунду после подачи питания должно наблюдаться непрерывное свечение красного индикатора ПИТАНИЕ (PW), расположенного на плате электроники. Через 45 секунд после подачи питания проверьте состояние зелёного индикатора РАБОТА (ACT) на плате электроники, который должен мигать с частотой 0,5 Гц, что свидетельствует об успешной загрузке встроенного программного обеспечения прибора. Режимы работы индикаторов приведены в разделе Световые индикаторы

    ПРИМЕЧАНИЕ

    Если изделие предназначено для использования в помещении (П.000 или П.080 и  хранилось в условиях отрицательных температур, то перед включением изделия его необходимо выдержать при комнатной температуре не менее 4-х часов.

  14. С помощью кнопки инкрементации адреса на платах АМ-06 исп.1 установите адреса шлейфов (см. раздел Адресация расширителей).
  15. Подключите прибор к компьютеру посредством разъёма Ethernet. По индикации на разъеме проверьте наличие физического сетевого соединения. Настройте сетевое подключение компьютера на работу в диапазоне IP-адресов 10.200.X.YYY и подсети 255.255.255.0 и выполните настройку изделия.

Схемы внешних подключений

Подключение к источнику питания

Питание ЯРС и М3 осуществляется от источника постоянного тока 12 – 24 В. Алгоритм работы входа питания, включая контроль наличия питания, соответствует требованиям ГОСТ Р 53325-2009. В качестве источника питания рекомендуется применять блок резервного питания БРП-12 «ЯСЕНЬ» ТУ 4372-020-59497651-2008. Для контроля блока питания предусмотрено два дискретных входа: вход неисправности внешнего источника питания (DI1, PF) и вход неисправности аккумулятора (DI2, AF). Входы используются, если питание устройства осуществляется от бесперебойного источника питания, который самостоятельно выполняет функции контроля исправности первичного источника питания и аккумулятора, и формирует дискретные сигналы о возникшей неисправности в виде замыкания контактов механического или оптореле.

ВНИМАНИЕ

Так как питание АМ-06 осуществляет ЯРС посредством адресной линии S‑ART, при подключении адресных расширителей питание самого контроллера осуществляется только от источника постоянного тока 24 В. Питание реле АМ-06 в исполнении 3 осуществляется от источника питания 24 В.

Пример подключения источника бесперебойного питания (ИБП):

Подключение к сети Ethernet

В каждый контроллер ЯРС встроен сетевой коммутатор, обеспечивающий управление трафиком и гальваническую развязку смежных сегментов сети Ethernet. Подключение нескольких узлов НЕЙРОСС (в том числе, — нескольких ЯРС, БОРЕЙ) к сети Ethernet возможно по классической схеме, используя топологию типа «звезда», либо по схеме «коммутируемой IP-шины». С помощью комбинаций вышеперечисленных схем и согласно правилам сетевых подключений возможно построение произвольной сетевой архитектуры.

Подключение к шине CAN

Взаимообмен данными между ЯРС и модулями М3 осуществляется посредством двухпроводного канала (витая пара без отводов). Скорость передачи в сети настраивается переключателем 5 на плате М3 и перемычкой на плате расширения САN. Топология подключения шинная. В зависимости от заданной скорости существуют определённые ограничения на длины кабелей, которые связаны с физической природой среды передачи и распространением в ней электрических сигналов. На скорости 125 кбит/сек ограничение составляет 600 метров, на скорости 10 кбит/сек ограничение составляет 6000 м.

Подключение адресных расширителей АМ-06

Расширители АМ-06 подключаются к ЯРС посредством адресной шины S-ART.  Топология подключения – шинная. Тип канала передачи — витая пара (UTP Cat.5), возможно применение других кабелей, обеспечивающих данные электрические характеристики. Суммарная длина проводов не должна превышать 1 000 м.

ПРИМЕЧАНИЕ

В силу меньших размеров колодок на плате АМ-06 в исполнении 1, для подключения интерфейса S-ART предусмотрены 2 пары колодок (на вход и на выход).

Ёмкость шины — 30 адресов, то есть к одному контроллеру ЯРС может быть подключено до 30 дополнительных охранных шлейфов / исполнительных устройств. Для обеспечения работы реле АМ-06 в исполнении 3 и питания внешних потребителей, на плате предусмотрен дополнительный ввод питания 24 В. Нагрузочная способность ввода питания — 30 мА

Пример подключения расширителей АМ-06 к адресной линии:

Подключение считывателей

На плате ЯРС и М3 предусмотрено 2 входа для подключения считывателей СКУД. Возможна работа со считывателями с интерфейсом Wiegand/1-Wire. Возможно также подключение считывателей с использованием четырехпроводного кабеля.

ВНИМАНИЕ

Подключение считывателей осуществляется строго в выключенном состоянии прибора. Контроллер определяет тип подключенного считывателя при старте! Режимы индикации считывателей приведены в разделе Элементы НЕЙРОСС > Точка доступа. Звук считывателя при взломе и удержании двери может быть отключён настройками точки доступа Точки доступа.

Пример подключения считывателя с интерфейсом Wiegand:

Пример подключения считывателя с интерфейсом 1-Wire:

Подключение замковых устройств

На плате ЯРС и М3 предусмотрено 2 релейных выхода для подключения замковых устройств в СКУД. Каждый выход содержит группу переключающихся контактов (NC, COM, NO).

Пример подключения замковых устройств:


При организации двусторонней точки доступа, замковое устройство подключается к выходу Реле 1 (XT6). При организации двух односторонних точек доступа возможно использование замковых устройств разных типов. Для электромеханических замков диоды VD1, VD2 устанавливаются в непосредственной близости от замка; тип диодов 1N4007 или аналог.

Подключение дверных контактов и кнопок выхода

Для подключения к ЯРС и М3 дверных контактов используются входы подключения резистивных многопороговых шлейфов сигнализации. Входы могут использоваться одновременно и в СКУД, и как охранные шлейфы. Использование резисторов даёт возможность получать состояния неисправности ([Обрыв], [Короткое замыкание]). В случае отсутствия необходимости контроля неисправности (например, при подключении турникета), резисторы не используются. Кнопки выхода подключаются напрямую.

Пример подключения дверных контактов и кнопок выхода (резисторы устанавливаются в непосредственной близости от дверных контактов и кнопок выхода):

Подключение турникета

Для подключения турникета используются входы подключения шлейфов SH1, GND, SH3, GND и оба реле прибора. На входы подключения шлейфов замыкаются контакты выходного сигнала турникета о факте проворота в направлении А или Б, реле подают сигнал разблокировки турникета в направлении А или Б.

Пример подключения турникета:

Подключение картоприёмника

При необходимости использования картоприёмника для изъятия разовых пропусков, реле ЯРС, М3 нужно замкнуть на входной контакт картоприёмника для передачи команды на изъятие карты, а выходной сигнал картоприёмника замкнуть на кнопку выхода КВ 2 (сигнал об успешном изъятии имитирует нажатие кнопки выхода). При необходимости использования картоприёмника совместно с системой контроля доступа по многоразовым пропускам, требуется два устройства ЯРС, М3. При этом первый будет использоваться для обеспечения контроля доступа без изъятия пропусков, а второй – для работы с картоприёмником.

Пример подключения турникета и картоприёмника:

Подключение шлейфов сигнализации

Подключение шлейфов ЯРС

На плате ЯРС и М3 расположено 10 входов для подключения двухпроводных радиальных шлейфов; тип — резистивный многопороговый. Питание каждого осуществляется постоянным током 0,5 мА. Предусмотрена работа с контролем цепи нагрузки и без контроля.

ИНФОРМАЦИЯ

В СКУД при организации точек доступа первые два (в двусторонней точке доступа) либо четыре (в двух односторонних точках доступа) входа шлейфов сигнализации используются для подключения дверных контактов и кнопок выхода. В этом случае свободными для подключения шлейфов остаётся 8 либо 6 входов соответственно, однако датчики дверных контактов и кнопки выхода могут одновременно использоваться и как охранные датчики.

Физические состояния контролируемой цепи:

  • [Норма],
  • [Тревога],
  • [Короткое замыкание],
  • [Обрыв шлейфа]).

Диаграмма порогов состояний шлейфов ЯРС, М3 при контроле цепи нагрузки (в скобках указаны значения АЦП с учётом 15% температурного дрейфа источника тока в индустриальном диапазоне –40 ÷ +70°C):

Диаграмма порогов состояний шлейфов без контроля цепи нагрузки (работа в режиме сухого контакта, при этом в качестве порогов состояний «замкнуто» [Норма] и «разомкнуто» [Тревога] используются границы состояний [Короткое замыкание] + [Норма] и [Тревога] + [Обрыв] соответственно):




Пример подключения шлейфов сигнализации с датчиками, имеющими выход типа «сухой контакт»:

Тип контактов извещателя (нормально замкнут или нормально разомкнут) указывается в веб-интерфейсе. Резисторы устанавливаются в непосредственной близости от извещателей.

Подключение шлейфов АМ-06 исп. 2, 3

На плате АМ-06 исп.2,3 предусмотрено 6 или 3 входа соответственно для подключения радиальных шлейфов. Тип шлейфа — резистивный многопороговый адресный.

Физические состояния контролируемой цепи:

  • [Норма],
  • [Тревога],
  • [Неисправность] (объединяет состояния: [Вскрытие корпуса расширителя], [Короткое замыкание], [Обрыв шлейфа]),
  • [Потеря связи] (формируется, если нет ответа на запрос).

Расширитель сам формирует логическое состояние шлейфов. Время переключения состояния шлейфа — 0,6 сек. Время выполнения команды управления состоянием реле — не более 0,3 сек.

Диаграмма порогов состояний шлейфов АМ-06 при контроле цепи нагрузки:


Схема подключения шлейфов сигнализации с датчиками, имеющими выход типа «сухой контакт», приведена в разделе Подключение шлейфов ЯРС.

Подключение шлейфа АМ-06 исп. 1

На плате АМ-06 исп.1 предусмотрен один вход для контроля токопотребления в сети 220 В. Измерительная часть бесконтактная — токоизмерительный трансформатор Talema AC-1005 5А (входит в комплект изделия). Расширитель контролирует наличие токопотребления в цепи переменного тока и интерпретирует его наличие как состояние [Тревога]. Отсутствие токопотребления - [Норма]. Состояние [Неисправность] не формируется. Период импульсов для 50 Гц — 20 мс, алгоритм обнаружения токопотребления игнорирует импульсы с периодом следования вне заданных пределов.

Пример подключения приведён на рисунке ниже. Для увеличения чувствительности можно сделать одну или две петли токоведущего проводника в трансформаторе. Однако высокая чувствительность может приводить к ложным переходам в состояние [Норма] (например, при использовании светодиодных ламп, это связано с импульсным характером потребления тока такой лампой).

Габаритные и установочные размеры

Контроллер ЯРС и модуль М3 может поставляться без корпуса (исполнение 000), в металлическом корпусе (исполнение 080, IP20) или в пластиковом корпусе (исполнение 041, IP65) . Адресный расширитель АМ-06 поставляется в пластиковом корпусе (исполнение 115, IP22).

Исполнение 000

ЯРС, М3 в исполнении 000 поставляется без корпуса. Габариты и установочные размеры совпадают.

Исполнение 080

ЯРС, М3 в исполнении 080 поставляются в металлическом корпусе 080. Корпус имеет степень защиты IP20, состоит из основания и крышки, закрепляемой винтами. Для ввода проводов в основании корпуса предусмотрено овальное отверстие и специальные зоны для вскрытия.


Исполнение 041

ЯРС, М3 в исполнении 041 поставляются в пластиковом корпусе 041. Корпус имеет степень защиты IP65, состоит из основания и крышки. Крышка фиксируется в закрытом состоянии при помощи винтов. Основание корпуса оснащено отверстиями для крепления к стене. Внутри корпуса закреплена металлическая пластина, на которую при помощи стоек устанавливается плата электроники. Для подвода проводов предусмотрены гермовводы (6 штук).



Исполнение 115

Адресные расширители АМ-06 в исполнениях 2 и 3 поставляются в пластиковом корпусе 115. Корпус имеет степень защиты IP22, состоит из основания и крышки. На основании установлены 4 стойки, к которым крепится плата электроники при помощи 4 саморезов. Крышка крепится к основанию четырьмя винтами. В основании корпуса и в боковых стенках крышки корпуса имеются специальные зоны для вскрытия при вводе проводов.


Исполнение 060

Адресный расширитель АМ-06 в исполнении 1 поставляется в пластиковом корпусе 060. Корпус имеет степень защиты IP41, состоит из основания и крышки. Габаритные размеры: 55х55х25.
