Контроллеры БОРЕЙ/ЯРС с установленным плагином АвтоКПП обеспечивают контроль доступа транспортных средств и личности водителя, досмотр и подтверждение оператором АвтоКПП.

Порядок настройки системы для обеспечения транспортного доступа приведён в разделе Настройка доступа транспортных средств | АвтоКПП. Ниже приведена общая информация и описание настройки плагина АвтоКПП.


Плагин интеграции — это независимый программный модуль, предназначенный для расширения базового функционала. Как правило, поставляется в составе продукта, но может быть загружен и установлен впоследствии.

Компания ИТРИУМ выпустила плагины транспортного доступа, биометрической идентификации, а также плагины интеграции депозитариев, камер хранения и систем хранения ключей. В виде расширений функциональности контроллеров БОРЕЙ, ЯРС для работы в условиях отсутствия Платформы НЕЙРОСС могут поставляться приложения «Фотоидентификация» и «Видеоинформационная консоль». Использование плагинов лицензируется. Полный перечень плагинов приведён здесь.

Общие сведения

БОРЕЙ/ЯРС с установленным плагином обеспечивает транспортный доступ на въезд и на выезд — АвтоКПП. За счёт интеграции с системой распознавания автомобильных номеров Автомаршал производства компании «Малленом Системс» возможна как автоматическая работа АвтоКПП с идентификацией транспортного средства по госномеру с контролем личности водителя или без контроля, так и возможность ручного досмотра и подтверждения оператором АРМ НЕЙРОСС АвтоКПП. При отсутствии системы распознавания обеспечивается идентификация по двум пропускам: транспортному и «людскому».

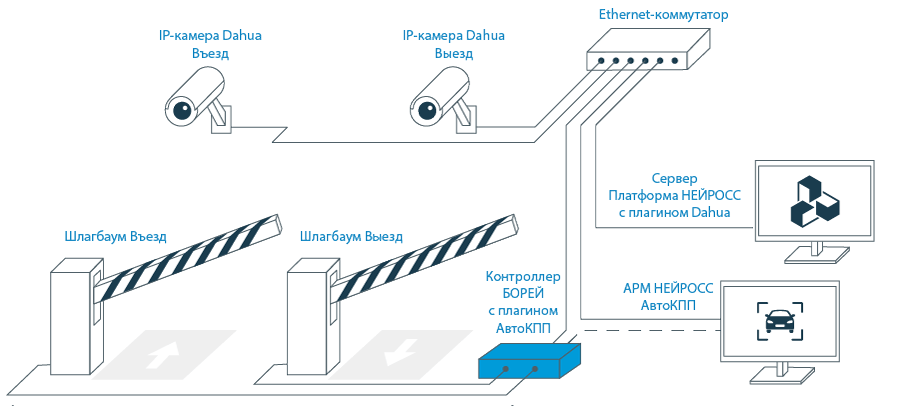

На рисунке выше приведена схема решения для автотранспортного доступа. В минимальном варианте одна IP-камера настраивается в качестве:

  • Канала распознавания Автомаршал;
  • Источника событий фотовидеофиксации в сети НЕЙРОСС;
  • Средства видеоверификации в АРМ НЕЙРОСС АвтоКПП.

Один контроллер БОРЕЙ/ЯРС может обеспечивать доступ транспортных средств по одной двусторонней или двум односторонним точкам доступа.

Установка плагина АвтоКПП

При заказе БОРЕЙ с функцией АвтоКПП контроллер поставляется с установленным и активированным плагином АвтоКПП. При необходимости добавления и активации плагина вручную проверьте текущую версию контроллера. Если версия младше 12296, потребуется выполнить [Обновление программных средств].

Для установки плагина на БОРЕЙ версии 12296 и выше выполните следующие шаги:

 Раскрыть | Порядок установки и активации плагина
  1. Выполните подключение к веб-интерфейсу контроллера БОРЕЙ.
  2. В разделе Конфигурация узлов > Плагины и скрипты в блоке Загрузить плагин укажите путь к файлу плагина формате NPF и нажмите Загрузить.

  3. Плагин будет загружен и добавлен в список плагинов. Далее его требуется активировать. Для этого нажмите Требуется активация.

  4. В отобразившемся окне активации скопируйте содержимое поля Идентификатор плагина и передайте менеджерам компании ИТРИУМ с указанием объекта эксплуатации. В ответ вы получите код активации, который нужно вставить в поле ниже. Далее нажмите Активировать. Вы получите сообщение об успешной активации плагина.

  5. Нажмите Требуется перезапуск, чтобы выполнить перезапуск узла.

  6. В отобразившемся окне подтверждения нажмите Перезапустить. Дождитесь окончания процедуры перезапуска.

  7. Создайте резервную копию узлаВ случае, если файловая система на SD-карте вдруг будет повреждена или настройки контроллера будут сброшены, плагин восстановится вместе с остальными конфигурационными данными из резервной копии. При отсутствии данных в резервной копии конфигурация плагина будет утеряна.

Переактивация плагина

Код активации содержит лицензируемую информацию, например, — количество точек доступа с функцией распознавания номеров. При приобретении дополнительных лицензий потребуется повторная активация плагина. Для этого:

  1. В разделе Плагины и скрипты наведите указатель мыши на требуемый плагин, нажмите на кнопку Переактивировать.
  2. Введите новый код активации.
  3. Нажмите Активировать.
  4. Создайте резервную копию узла

Подготовка к настройке

В качестве сервиса распознавания номеров используется сервер с установленными программными средствами Автомаршал производства компании «Малленом Системс».

Для обеспечения совместной работы Платформы НЕЙРОСС, контроллера БОРЕЙ и сервера Автомаршал, перед началом настройки сервиса распознавания необходимо проверить, что каждый из узлов удовлетворяет перечисленным ниже требованиям, и, при необходимости, — выполнить рекомендуемые действия. Инструкция по настройке приведена в разделе Настройка доступа транспортных средств | АвтоКПП.

Со стороны Платформы НЕЙРОСC проверьте:

  1. Лицензия включает права на выполнение функций фотовидеофиксации, т.е. в параметрах лицензии есть строка [ФВФ] Максимальное количество каналов фотовидеофиксации ТС и число каналов ненулевое. В противном случае требуется приобрести лицензию;
  2. В АРМ НЕЙРОСС Доступ настроена папка транспортных пропусков, формы транспортных средств и их пропусков.
  3. Камера, представляющая в сети НЕЙРОСС канал фотовидеофиксации, входит в список медиаисточников и настроена связь камеры с каналом распознавания. Можно использовать как ту же камеру, которая настроена на сервере Автомаршал, так и любую другую камеру сети;
  4. В разделе Пользователи, роли и права настроена «облачная» учётная запись с правами общего конфигурования, необходимая для вычитывания наименований медиаисточников Платформы НЕЙРОСС с БОРЕЙ, а также созданы учётные записи операторов АвтоКПП.

Со стороны контроллера доступа БОРЕЙ проверьте:

  1. Настроены параметры точек доступа.
  2. Настроена сетевая доступность контроллера БОРЕЙ и Платформы НЕЙРОСС: статус узлов в разделе Сеть — [Норма], т.е. узлы принадлежат одному домену и настроены сетевые параметры;
  3. Настроены параметры даты и времени, нет расхождения времени: рекомендуется настроить автоматическую синхронизацию по IP-адресу Платформы НЕЙРОСС;
  4. Данные пропусков c Платформы НЕЙРОСС загружены в контроллер БОРЕЙ: выполнена синхронизация данных. Также для загрузки «облачных» учётных записей в БОРЕЙ, необходимо проверить, что узлы синхронизированы по типу данных «Общий ресурс». Процедура синхронизации данных является точкой начала отслеживания изменений между узлами. В дальнейшем синхронизация будет проводиться автоматически.

Со стороны сервера Малленом проверьте:

  1. Сервер Малленом находится в одной подсети с сервером Платформы НЕЙРОСС. Это необходимо для передачи результатов распознавания в виде HTTP-извещений.
  2. На сервере настроены видеоканалы и настроена интеграция с ИТРИУМ.

Порядок настройки

  1. Авторизуйтесь на узле БОРЕЙ под «облачной» учётной записью с правами общего конфигурирования [Пользователи, роли и права].

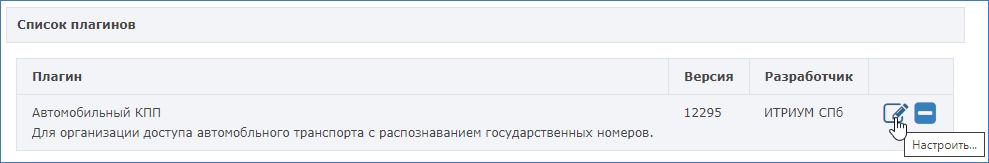

  2. Перейдите к разделу Конфигурация узлов > Плагины и скрипты. Найдите в списке установленных плагинов требуемый и нажмите на кнопку Настроить. Откроется окно конфигурирования плагина.

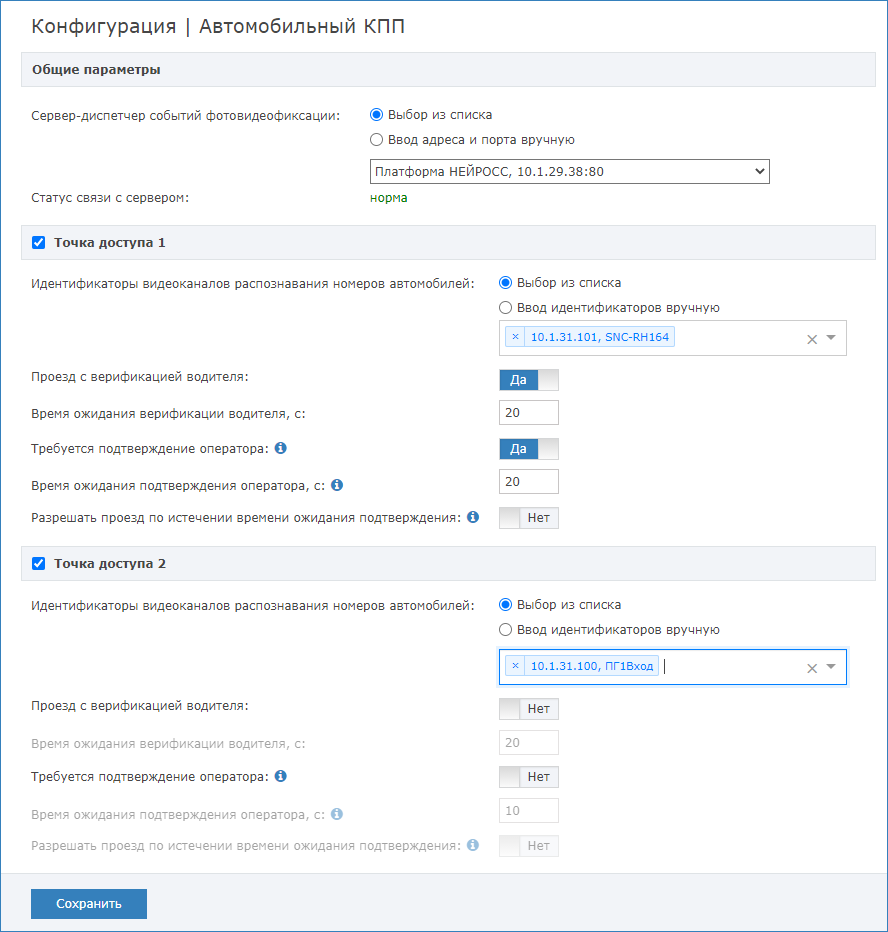

    1. Выполните настройку одной или обоих точек доступа согласно описанию в таблице ниже.

      НаименованиеДиапазон назначенийКомментарий
      Сервер-диспетчер событий ФВФВыбор из списка узлов типа «Платформа НЕЙРОСС» или фиксированный [IP-адрес]:[порт]

      Если в сети доступны несколько узлов типа «Платформа НЕЙРОСС» выберите из раскрывающегося списка сервер Платформы НЕЙРОСС, на котором настроена связь медиаисточников с каналами Автомаршал.

      При вводе IP-адреса и порта вручную недоступны «человекочитаемые» наименования медиаисточников.

      По окончании проверьте статус связи с сервером.

      Точка доступа
      Имя точки доступаВыбрано / Не выбрано, логическое полеУстановите флаг напротив точки доступа, которая будет использоваться для доступа транспортных средств.
      Идентификаторы видеоканалов распознавания номеров автомобилейВыбор из списка медиаисточников или идентификатор вида urn:uuid:00030050-0000-1000-8000-544249ab1f67Выберите из раскрывающегося списка медиаисточник, для которого настроена связь с каналом Автомаршал. Все НЕЙРОСС-извещения о событиях ФВФ от данного медиаисточника будут обрабатываться, извещения от других медиаисточников будут игнорироваться.
      Проезд с верификацией водителяДа/Нет, логическое полеУстановите Да, если алгоритм проезда должен быть дополнен проверкой «привязанного» к транспортному пропуску водителя ТС. После проверки транспортного средства (по результату ФВФ или по транспортному пропуску) будет выполняться ожидание предъявления «людского» пропуска.
      Время ожидания верификации водителяПериод времени в секундах

      Поле доступно, если задана верификация водителя. Укажите период времени (число секунд), в течение которого будет ожидаться предъявление карты водителя.

      Введённое значение потребуется при настройки окна АРМ АвтоКПП. В поле «Время показа события» необходимо будет указать период времени, больший или равный значению, указанному в данном поле.

      Требуется подтверждение оператораДа/Нет, логическое полеУстановите Да, если алгоритм проезда должен быть дополнен шагом подтверждения оператором АРМ АвтоКПП. Эта настройка позволяет провести досмотр ТС и только потом «дать добро» на проезд. В окне АРМ АвтоКПП будут отображаться две кнопки Подтвердить/Запретить, с помощью которых оператор укажет принятое решение. Поле переопределяет настройки точки доступа в блоке Проход с подтверждением.
      Время ожидания подтверждения оператораПериод времени в секундах

      Поле доступно, если задана необходимость подтверждения оператора. Укажите период времени (число секунд), в течение которого будет ожидаться нажатие кнопки подтверждения или запрета. Поле переопределяет настройки точки доступа в блоке Проход с подтверждением.

      Введённое значение потребуется при настройки окна АРМ АвтоКПП. В поле «Время показа события» необходимо будет указать период времени, больший или равный значению, указанному в данном поле.

      Разрешать проезд по истечении времени ожидания подтвержденияДа/Нет, логическое полеДанное поле задаёт поведение системы при отсутствии решения оператора. Если задано Да, по истечении времени ожидания подтверждения оператора проезд транспортному средству будет разрешён. Если задано Нет, проезд будет запрещён. Поле переопределяет настройки точки доступа в блоке Проход с подтверждением.
    2. Нажмите на кнопку Сохранить и закройте окно конфигурирования плагина.
  3. Создайте резервную копию узла и перезапустите контроллер. В случае, если файловая система на SD-карте вдруг будет повреждена или настройки контроллера будут сброшены, плагин восстановится вместе с остальными конфигурационными данными из резервной копии. При отсутствии данных в резервной копии конфигурация плагина будет утеряна.
  4. Проверьте статус синхронизации данных с Платформы НЕЙРОСС.

  5. В АРМ НЕЙРОСС Доступ создайте «людские» и транспортные пропуска. Задайте для всех типов пропусков режим доступа с разрешением на требуемую точку доступа.
  6. Запустите АРМ НЕЙРОСС АвтоКПП, настройте окно фотоидентификации.
