Раздел Доступ предназначен для задания параметров контроллеров БОРЕЙ.

Переход к функционалу: Рабочий стол НЕЙРОСС > Конфигурация узлов > Доступ.

 Содержание:

Общие сведения

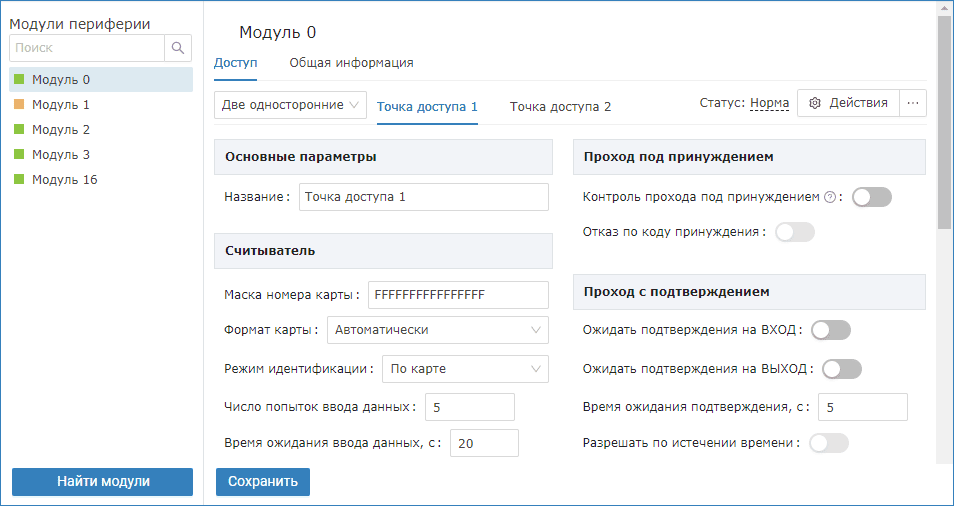

Интерфейс настройки нового БОРЕЙ позволяет выполнить настройку как точек доступа «на борту» самого контроллера, так и точек доступа всех подключенных по интерфейсу CAN, — модулей М1, М3. Достаточно выбрать требуемый модуль периферии. «Модуль 0» соответствует плате БОРЕЙ. В исполнении БОРЕЙ 4 модуль М1 представлен элементом «Модуль 1». В исполнении ЯРС модули М3 могут иметь адреса от 1 до 16 и представлены элементами «Модуль 1», «Модуль 2»… «Модуль 16», соответственно. Дополнительная информация приведена в разделе [Адресация модулей М3].

Чтобы задать параметры точек доступа

  1. В поле Режим работы задайте требуемый режим работы точки/точек доступа;
  2. Задайте параметры точек доступа. При выборе режима работы «Две односторонние» с помощью переключения вкладок Точка доступа 1 / Точка доступа 2 задайте параметры последовательно для каждой точки доступа. При выборе режима «Одна двусторонняя» все настройки доступны на одной странице.
  3. Нажмите на кнопку Сохранить.

ЗАМЕЧАНИЕ

Если подключение считывателей, замковых устройств, кнопок выхода и дверных контактов не планируется, в поле Режим работы установите значение Пользовательский. Входы дверных контактов и кнопок выхода могут использоваться для подключения шлейфов охранной сигнализации. Тревожные извещения от системы охранной сигнализации и системы контроля доступа передаются параллельно и независимо друг от друга.

Параметры точек доступа

ПараметрДиапазон значенийЗначение по умолчаниюПримечание
Режим работы
  • Пользовательский
  • Две односторонние
  • Одна двусторонняя
Две односторонние

Выберите из раскрывающегося списка режим работы, который указывает на способ организации прохода через данную точку доступа: в одном направлении или в двух. Соответственно, будет осуществляться управление доступом через две односторонние или одну двустороннюю точку доступа.

Режим работы Пользовательский используется:

  • Контроллер предназначен для охранной сигнализации без функции контроля доступа;
  • Алгоритм доступа нестандартный, от начала и до конца определяется скриптом
Загружать фотографии Да/Нет, логическое полеНет

Параметр используется для обеспечения фотоверификации и контроля доступа с биометрической верификацией по лицам. Начиная с версии 20.3.12511 параметр перенесён в раздел Управление фотографиями.

Основные параметры
НазваниеЛюбое текстовое описание

Точка доступа 1

Точка доступа 2

Введите название точки доступа для индикации направления прохода и источника извещений. Также данное название будет отображаться в списках точек доступа для выбора терминала постановки/снятия или задания зон доступа.
Считыватель
Маска номера карты64 бита в HEX-представлении

Маска номера карты в HEX-представлении. Номер карты в базе содержит 64 бита. Если нужно «отбросить» некоторые незначащие биты (например, фасилити-код и биты четности) то в маске они заполняются нулями. Значимые биты в маске помечаются единицами. Итоговая последовательность преобразуется в шестнадцатиричное HEX-представление.

Например, структура записи на карте Виеганд-26: PFFFFFFFFCCCCCCCCCCCCCCCCP, где P – биты чётности, C – биты кода карты, F – биты фасилити-кода. Значение маски: 007FFF8000000000.

Формат карты
  • Автоматически
  • «Сырой»(64 бита)
  • «Сырой» (с переменной длиной)
Автоматически

Задаёт преобразование номера карты.

  • Если задано Автоматически, определяет длину переданной последовательности (26, 34 или 37 бит). В форматах 26 и 37 бит автоматически выделяется фасилити-код и номер карты, затем преобразуется в десятичный формат. В формате 34 бита отбрасываются первый и последний биты чётности, значимые 32 бита преобразуются в номер карты, фасилити равен 0.  Если номер карты присылается в формате Wiegand-26/34/37, следует выбирать этот режим.
  • Если задано «Сырой» (с переменной длиной), номер карты в двоичном виде в ячейке 64 бит сдвигается к младшим битам, а старшие биты будут заполнены нулями. Так как нулевые старшие биты отбрасываются, то номер будет представлять собой фактически то число, которое получено от считывателя (26, 34, 37 или любое другое количество бит), и в десятичном формате станет числом, для которого легко провести обратное преобразование. Фасилити равен 0.
  • Если задано «Сырой» (64 бита), номер карты в двоичном виде дополняется до 64 бит записанными в конец нулями. В десятичном выражении номер карты будет представлять собой большое число. Фасилити равен 0. Выбор данного формата не рекомендуется.

Дополнительная информация приведена в разделе Обзор форматов карт и преобразование номеров.

Маска номера карты накладывается после преобразования.

Режим идентификации
  • По карте
  • По карте и пин-коду
  • По карте или пин-коду
  • По пин-коду
По картеВыберите из раскрывающегося списка набор данных, которые необходимо предъявить для разрешения доступа.
Число попыток ввода данныхЦелое число5Число разрешённых попыток ввода пинкода. Указывается при выборе Режима работы «по карте и пинкоду» и предназначено для выявления попыток подбора пинкода. При превышении заданного числа попыток формируется тревожное сообщение «Попытка подбора идентификатора».
Время ожидания ввода данныхЦелое число20Промежуток времени, в течение которого ожидается ввод пинкода. Указывается при выборе Режима работы «по карте и пинкоду». Если данные введены неправильно, счётчик времени перезапускается до окончания Числа попыток ввода данных.
Замок
Закрывать замок
  • По закрытию двери
  • По открытию двери
  • По истечении времени
По открытию двери

Выберите из раскрывающегося списка требуемое значение.

  • Если выбрано По закрытию двери, то замок закрывается по факту закрытия двери после её открытия. Если дверь не была открыта, замок закрывается через указанный в поле Время ожидания открытия двери период времени.
  • Если выбрано По открытию двери, то замок закрывается по факту открытия двери. Если дверь не была открыта, замок закрывается через указанный в поле Время ожидания открытия двери период времени.
  • Если выбрано По истечении времени, то замок закрывается через указанный в поле Время открытия замка период времени. Указанное значение копируется в поле Время ожидания открытия двери.
Время открытия замка, с0,1 — 25510Укажите период открытия замка (используется для режима закрытия замка По истечении времени).
Кнопка выхода
Использовать кнопку выхода

Да/Нет, логическое поле

Да

Если задано Нет , кнопка выхода не контролируется, не используется, не подключается. При этом поле Инициировать проход когда контакт становится недоступным.

Инициировать проход когда контакт

Замкнут/Разомкнут, Логическое поле

Замкнут

Укажите состояние кнопки выхода, которое инициирует проход (разблокирует дверь).

  • Если задано Замкнут, проход инициируется при замыкании кнопки выхода.
  • Если задано Разомкнут, проход инициируется при размыкании кнопки выхода.
Дверь
Дверь без дверного контакта

Да/Нет, логическое поле

Нет

Функционал будет реализован в последующих версиях прошивки.
Дверь закрыта когда контакт

Замкнут/Разомкнут, логическое поле

ЗамкнутУкажите нормальное состояние дверного контакта.
Звук считывателя при взломе и удержании двериДа/Нет, логическое поле

Да

Если задано Нет, звуковая индикация в осуществляется только в ситуации отказа доступа.
[Индикация считывателей БОРЕЙ Н]

Формировать извещения о взломе и удержании двериДа/Нет, логическое поле

Да

Если задано Нет, соответствующие сообщения не формируются и не передаются в сеть НЕЙРОСС.
Ждать закрытия двери

Да/Нет, логическое поле

Да

Настройка определяет алгоритм предоставления доступа. Описание см. в таблице.

  • Если задано Да, то проход считается совершенным по факту закрытия двери (после её открытия). До закрытия двери игнорируется повторное предъявление идентификаторов. В поле Ждать открытия двери автоматически устанавливается значение Да

    При необходимости использования точки доступа в качестве терминала постановки/снятия разделов сигнализации установите значение в значение Да

  • Если задано Нет, то алгоритм доступа определяется значением в поле Ждать открытия двери.
Время ожидания закрытия двери, с1 – 25510Укажите период ожидания закрытия двери. По истечении указанного периода времени будет зафиксирована ситуация удержания двери.
Ждать открытия двери

Да/Нет, логическое поле

Да

Настройка определяет алгоритм предоставления доступа. Поле доступно для редактирования, если в поле Ждать закрытия двери установлено Нет.

  • Если задано Да, то проход считается совершенным по факту открытия двери.
  • Если задано Нет, по проход считается совершенным по факту предъявления карты.
Время ожидания открытия двери, с1 – 25510Укажите период ожидания от момента разрешения доступа до открытия двери. Если дверь не была открыта, по истечении указанного периода времени будет зафиксировано события «Проход не совершён».
Проход под принуждением
Контроль прохода под принуждением

Да/Нет, логическое поле

Нет

Поле доступно, если выбран режим идентификации «по карте и пинкоду». Владелец карты сможет сигнализировать оператору о том, что совершает проход под угрозой со стороны другого лица. Если указано Да, при вводе кода принуждения формируется тревожное сообщение. Разрешение прохода по коду принуждения задаётся в поле Отказ по коду принуждения. Код принуждения задаётся в свойствах пропуска.
Отказ по коду принуждения

Да/Нет, логическое поле

Нет

Поле доступно, если задан Контроль прохода под принуждением.

  • Если задано Нет, после ввода кода принуждения формируется тревожное сообщение, но проход разрешается.
  • Если задано Да, после ввода кода принуждения формируется тревожное сообщение и проход не разрешается (настоятельно не рекомендуется использовать данную возможность).
Проход с подтверждением
При использовании транспортного доступа настройки данного блока переопределяются плагином АвтоКПП [Транспортный доступ | АвтоКПП].
Ожидать подтверждения на ВХОД

Да/Нет, логическое поле

Нет

Если задано Да, для разрешения прохода требуется подтверждение оператора в АРМ Фотоидентификация. В режиме односторонней точки доступа подтверждение осуществляется на вход по считывателю.
Ожидать подтверждения на ВЫХОД

Да/Нет, логическое поле

Нет

Если задано Да, для разрешения прохода требуется подтверждение оператора в АРМ Фотоидентификация. В режиме односторонней точки доступа подтверждение осуществляется на выход по кнопке выхода.
Время ожидания подтверждения, сЦелое число5Укажите период времени в секундах, в течение которого будет ожидаться подтверждение от оператора. Если по истечению указанного периода времени подтверждение не поступит, доступ будет разрешён или запрещён в зависимости от значения поля Разрешать по истечению времени.
Разрешать по истечению времени

Да/Нет, логическое поле

Нет

  • Если задано Да, по истечению периода времени Время ожидания подтверждения, доступ будет разрешён.
  • Если задано Нет, по истечению указанного периода времени, доступ будет запрещён.
Контроль повторного прохода
Просмотреть текущую зону пропуска и осуществить сброс зоны можно в приложении Управление доступом (мини)
Режим контроля повторного прохода
  • Без контроля
  • Мягкий
  • Жёсткий
Без контроля

Выберите из раскрывающегося списка требуемый режим контроля повторного прохода (antipassback).

  • Если задано Без контроля, контроль повторного прохода не осуществляется.
  • Если задано Мягкий, контроль повторного прохода осуществляется в мягком режиме (при нарушении режима доступ разрешается, но формируется тревожное сообщение «Доступ разрешен. Нарушение правил контроля повторного прохода» ).
  • Если задано Жёсткий, контроль повторного прохода осуществляется в жёстком режиме (при нарушении режима доступ запрещается, формируется тревожное сообщение «Доступ запрещен. Нарушение правил контроля повторного прохода»).
Зона ВХОД
  • -
  • [Наименование зоны]

Выберите из раскрывающегося списка:

  • Для односторонней точки доступа – зону расположения считывателя;
  • Для двусторонней точки доступа – зону расположения считывателя на вход (первого считывателя).
Зона ВЫХОД
  • -
  • [Наименование зоны]

Выберите из раскрывающегося списка:

  • Для односторонней точки доступа – зону расположения кнопки выхода;
  • Для двусторонней точки доступа – зону расположения считывателя на выход (второго считывателя).
Контроль проходов за интервал времени

Функционал будет реализован в последующих версиях прошивки.
Время контроля повторного прохода, мин

Функционал будет реализован в последующих версиях прошивки.
Доступ по правилу N-лиц
Ожидание по правилу N-лиц

Да/Нет, логическое поле

Нет

Если задано Да, будет осуществляться режим двойной (тройной и т.д.) идентификации.
Количество лицЦелое число2Укажите количество лиц, которые должны предъявить валидные идентификаторы для разрешения прохода.
Время ожидания ввода данных, сЦелое число10Укажите период времени, в течение которого будет ожидаться предъявление идентификатора другого лица.
Охранная сигнализация
Исключена (использовать только для постановки/снятия)

Да/Нет, логическое поле

Нет

[не используется]
Разблокировать при тревоге
  • Нет
  • [список охранных зон]
НетВыберите из раскрывающегося списка раздел сигнализации, при переходе которого в состояние [Тревога] точка доступа должна быть разблокирована (обеспечен свободный проход).
Блокировать при тревоге
  • Нет
  • [список охранных зон]
НетВыберите из раскрывающегося списка раздел сигнализации, при переходе которого в состояние [Тревога] точка доступа должна быть заблокирована.

 Алгоритмы доступа

Алгоритм доступа и формирование событий «Проход совершён», «Проход не совершён», «Удержание двери» напрямую зависит от комбинации значений полей Ждать закрытия двери, Ждать открытия двери.


Ждать открытия двери
ДаНет
Ждать закрытия двери

ДаПроход считается совершенным по факту закрытия двери (после её открытия), если дверь была открыта в период времени, указанный в поле Время ожидания открытия двери. Если дверь не была открыта, формируется сообщение «Проход не совершён». Если дверь была закрыта в период времени, указанный в поле Время ожидания закрытия двери, формируется сообщение «Проход совершён». Если дверь не была закрыта до истечения указанного времени, формируется сообщение «Удержание двери». До закрытия двери игнорируется повторное предъявление идентификатора. При закрытии двери формируются сообщения «Удержание двери (восстановление)» и «Проход совершён».
НетПроход считается совершенным по факту открытия двери, формируется сообщение «Проход совершён», пропуск разблокируется и может быть предъявлен на другой точке доступа. На данной точке доступа обеспечивается возможность предъявления следующего идентификатора. Таймеры ожидания открытия/закрытия двери перезапускаются. Если дверь не была открыта, формируется сообщение «Проход не совершён»Проход считается совершенным по факту предъявления карты, формируется сообщение «Проход совершён», сразу допускается предъявление следующего идентификатора. Таймер ожидания закрытия двери перезапускается.

ВАЖНО

При необходимости управление охранной сигнализацией (использования точки доступа в качестве терминала постановки/снятия разделов сигнализации [Терминалы]) необходима установка параметра Ждать закрытия двери в значение Да. При этом недоступно множественное предъявление идентификаторов. Инструкция по настройке приведена в разделе [Управление разделами с помощью считывателя | постановка/снятие].

Настройка точек доступа при работе с турникетом

Ниже даны общие рекомендации по настройке точки доступа для работы с типовыми современными турникетами. Параметры обоих точек доступа идентичны, за исключением названия.

ВАЖНО

Турникет должен быть настроен на работу в импульсном режиме. Большинство турникетов настроены на этот режим по умолчанию. При наличии возможности работы только в потенциальном режиме, обратитесь за дополнительными консультациями.

ПараметрРекомендуемое значение
Режим работы

Две односторонние

Основные параметры
Название
  • Турникет ВХОД (для первой точки доступа)
  • Турникет ВЫХОД (для второй точки доступа)

Для удобства работы задайте для каждой точки доступа название с указанием направления движения «ВХОД»/«ВЫХОД».

Замок
Закрывать замок

По истечении времени

Время открытия замка, с1
Кнопка выхода
Использовать кнопку выходаНет
Дверь
Время ожидания закрытия двери, сЗамените значение в 1 секунду на время, в течение которого турникет «держит» зелёную стрелку разрешения прохода, если его не проворачивать. Это время вы можете замерить самостоятельно даже без использования СКУД или узнать из документации производителя. Должен быть указан промежуток НЕ МЕНЬШЕ полученного значения.
Ждать закрытия двери

Да

Событие «Проход совершен» будет формироваться только по факту полного проворота турникета.

Ждать открытия двериДа

Подключение картоприёмника

Если к турникету дополнительно подключается картоприёмник для изъятия разовых пропусков, необходимо использовать дополнительную (третью точку доступа), которая физически может быть расположена на модуле М1 (БОРЕЙ в исполнении БОРЕЙ 4) или на модуле М3 (БОРЕЙ в исполнении ЯРС). Считыватель картоприёмника должен быть подключен к выбранной точке доступа.

Ниже даны рекомендации по настройке точки доступа, осуществляющей взаимодействие с картоприёмником. Схема подключения приведена в разделе [Схемы внешних подключений БОРЕЙ Н].

ПараметрРекомендуемое значение
Режим работы

Две односторонние

Основные параметры
Название

Турникет ИЗЪЯТИЕ КАРТ

Замок
Закрывать замок

По истечении времени

Время открытия замка, с

2

Время, достаточное для падения карты в картоприёмник и фиксации факта изъятия карты.

Кнопка выхода
Использовать кнопку выходаДа
Дверь
Ждать закрытия двери

Нет

Ждать открытия двериНет

УРОВНИ ДОСТУПА

Для обеспечения гарантированного изъятия карт, для разовых пропусков должны быть настроены уровни доступа, включающие точку доступа «Турникет ИЗЪЯТИЕ КАРТ», но не включающие точку доступа «Турникет ВЫХОД». В противном случае карта может быть предъявлена на считыватель «Турникет ВЫХОД», проход будет разрешён без изъятия карты.

Тестирование правильности настройки точки доступа

Для решения задачи проверки правильности настройки точки доступа введены функции тестовой блокировки, разблокировки, восстановления дежурного режима, имитации нажатия кнопки выхода. Все необходимые команды размещены в правом верхнем углу окна Доступ в раскрывающемся списке Действия.

КомандаОписание
Инициировать проходКоманда выполняет действие, аналогичное нажатию кнопки выхода. Дверь разблокируется на период времени, указанный в поле Время ожидания открытия двери.
РазблокироватьКоманда разблокировки точки доступа. Разрешается свободный проход.
ЗаблокироватьКоманда блокировки точки доступа. Проход запрещается.
Восстановить режимКоманда восстановления точки доступа в режим по умолчанию. Отменяет команды Заблокировать/Разблокировать.

ПОДСКАЗКА

В поле Статус указывается текущее состояние точки доступа. При наведении указателя мыши, отображается расширенное описание.
