Инструменты раздела Планы и карта (вкладка Карта) позволяют указать географическое положение объектов системы безопасности. Для каждого элемента (например, — плана подразделения) можно зарезервировать область или точку на плане. При возникновении тревоги данная информация поможет оператору сориентироваться на местности.
Содержание:
Окно вкладки

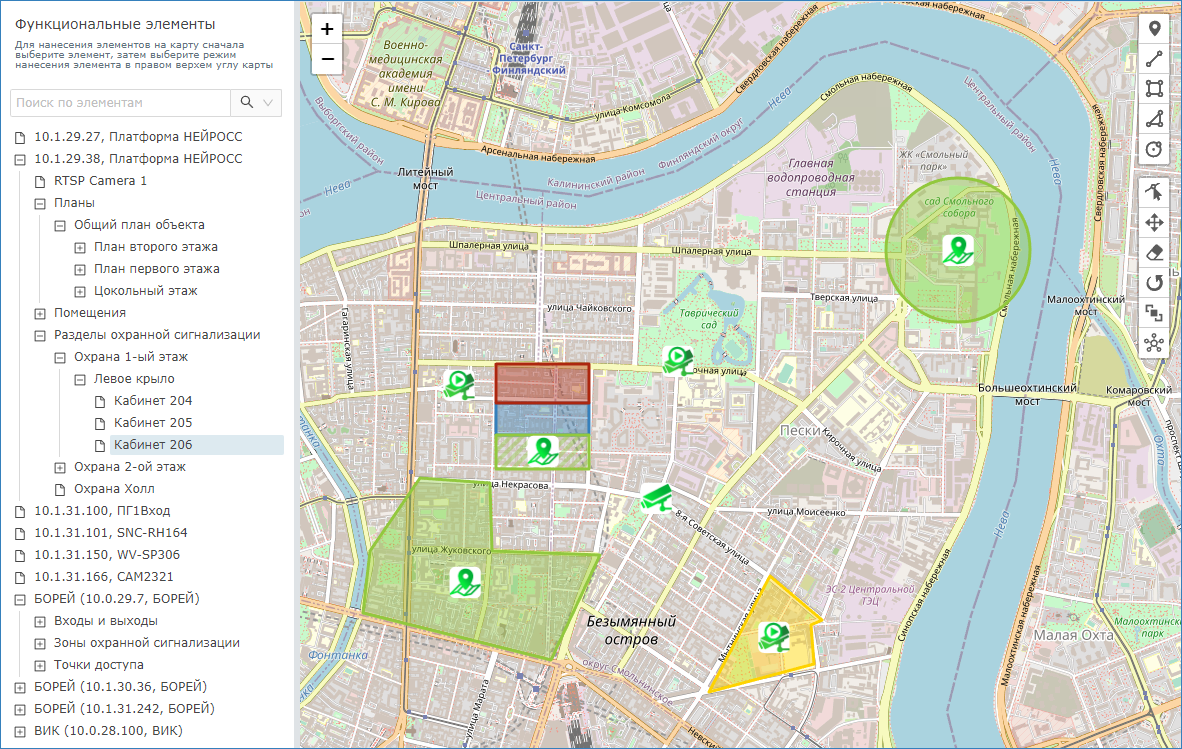

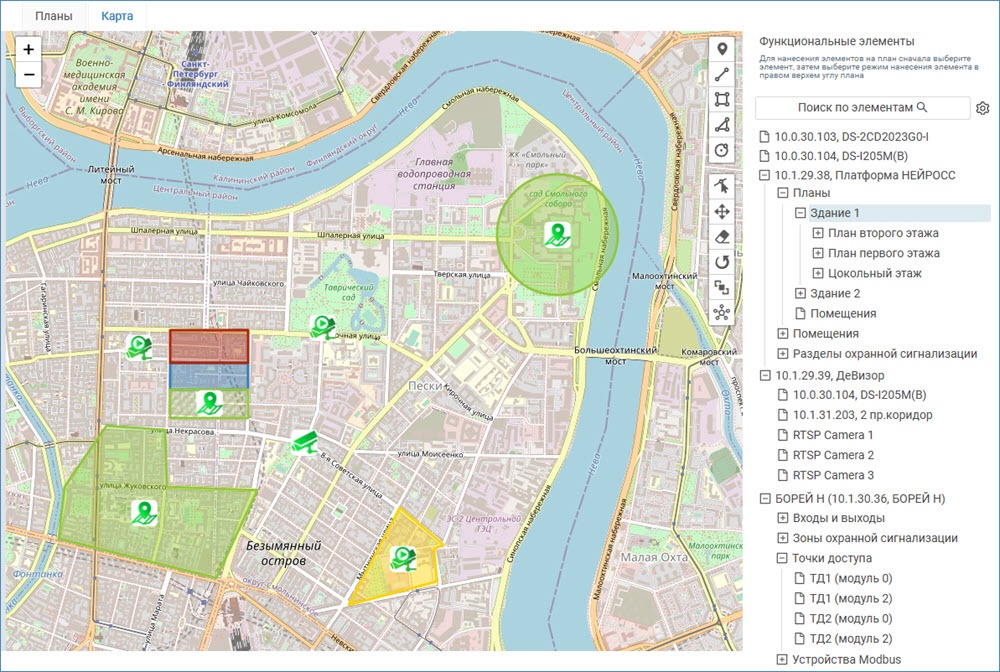

Окно вкладки Карта содержит саму карту, список доступных к нанесению функциональных элементов и требуемые инструменты.
Примечание
С версии 20.40 Платформы НЕЙРОСС дерево элементов перенесено в правую часть экрана для обеспечения преемственности с другими разделами интерфейса. Принципы размещения элементов в дереве приведены в разделе [Дерево элементов], возможности фильтрации описаны в разделе [Поиск элементов в дереве].
Добавление элемента на карту
В списке слева выберите функциональный элемент. Вы можете воспользоваться окном поиска по имени, типу или IP-адресу.
Если требуется разместить элемент в виде иконки, просто щёлкните левой клавишей мыши в требуемом месте плана. После размещения отобразится иконка, соответствующая типу элемента. Цвет иконки будет соответствовать текущему состоянию.
Если требуется разместить элемент в виде геометрической фигуры, выберите соответствующий инструмент и разместите элемент на карте. Действия аналогичны размещению элементов на плане [Размещение элемента на плане]. Цвет области отобразит текущее состояние элемента.
Нажмите на кнопку Сохранить.

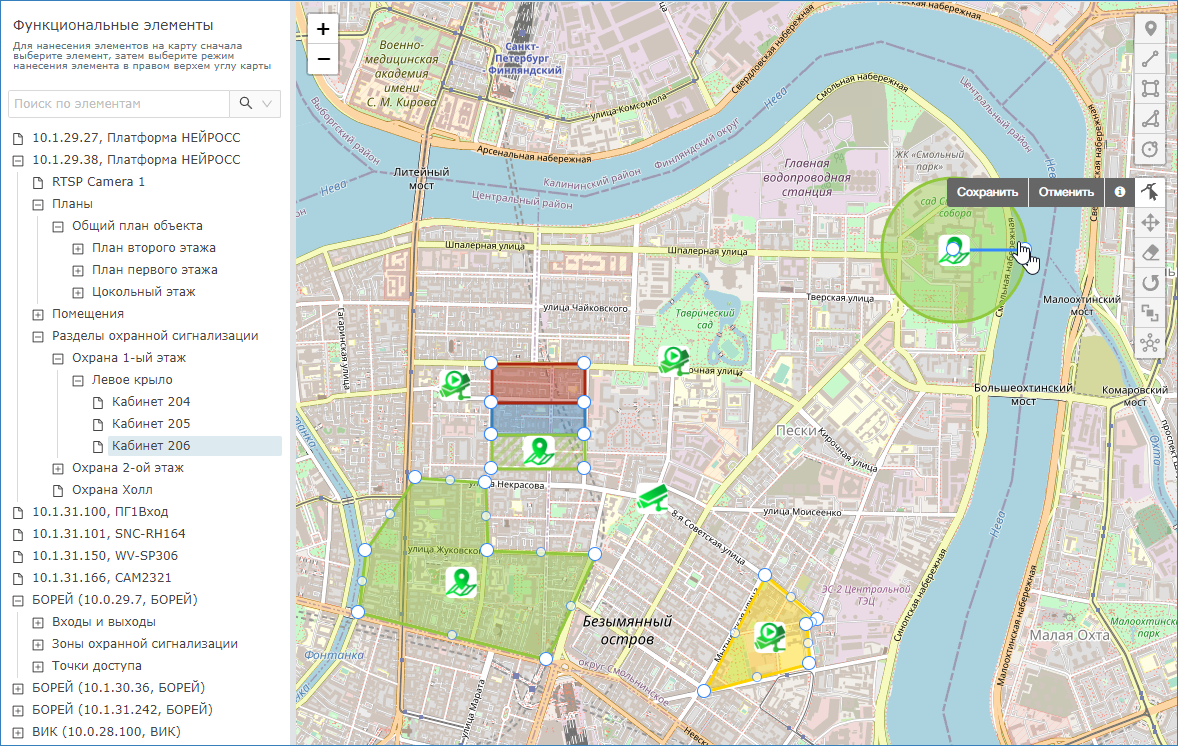

Редактирование положения и размера элемента карты
Нажмите на кнопку редактирования области
. Будут выделены границы всех областей.
Наведите указатель мыши на требуемую область. Посредством drag-and-drop «хватай и тащи» вы можете переместить точечный элемент или перетащить/изменить размеры геометрической фигуры.
По окончании редактирования нажмите на кнопку Сохранить для сохранения изменений или Отменить для возврата к предыдущему расположению.
Удаление, поворот и выравнивание элементов карты также осуществляется аналогично действиям над элементами плана [Формирование плана объекта].
