В данном разделе приведены сведения о порядке поиска элементов в дереве элементов. Информация о структуре дерева элементов приведена в разделе [Дерево элементов].
Содержание:
Общие сведения
Обмен информацией об изменении состояния или передача команд управления в НЕЙРОСС обеспечивается в виде извещений о событиях между элементами НЕЙРОСС. Любая сущность в НЕЙРОСС, которая обладает определенным набором свойств и команд управления и может являться источником или получателем событий, представлена в виде функционального элемента. Для удобства настройки свойств элементов и их поиска все элементы размещаются в так называемом дереве элементов.
Все элементы в дереве «привязаны» к одному из узлов НЕЙРОСС: точки доступа «привязаны» к контроллеру доступа, а медиаисточники — к видеорегистратору. Функциональные элементы в дереве группируются в папки по типу, например, — Точки доступа, Выходы для реле, Планы и прочие.
С версии 20.40 Платформы НЕЙРОСС предоставляются широкие возможности по поиску элементов в дереве. К стандартному поиску по имени элемента добавлена возможность поиска по любым меткам элемента (меткам типа, состояния, пользовательским меткам), в в том числе в режиме И/ИЛИ, а также по признаку техобслуживания.

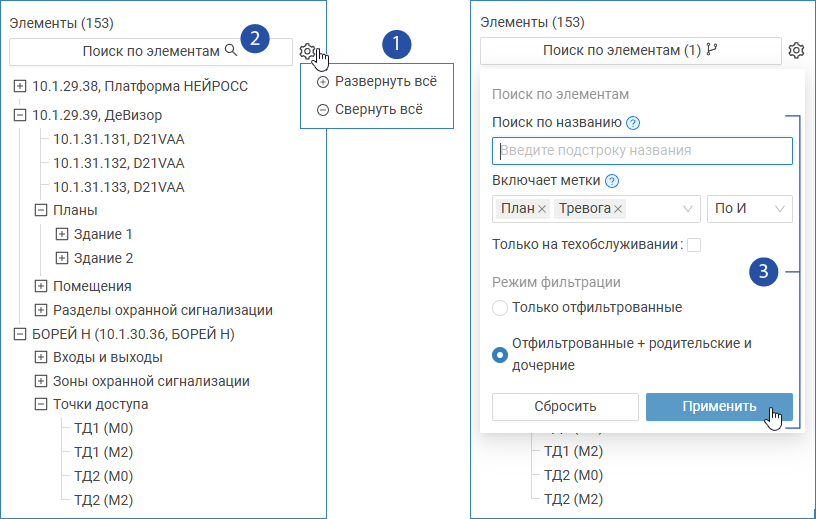

Окно раздела
Кнопка перехода к командам Свернуть всё / Развернуть всё — команды управления деревом элементов; обычно в дереве элементов очень много элементов, поэтому дерево по умолчанию свёрнуто (отображаются только сетевые узлы); наведите указатель мыши на иконку
и выполните требуемую команду.Команда Комментарий Развернуть всё Развернуть всё дерево элементов. Будут раскрыты все ветви дерева и отображены все элементы в дереве Свернуть всё Свернуть дерево. Все элементы, кроме сетевых узлов, будут скрыты (состояние по умолчанию). Поиск по элементам — кнопка перехода к поиску по элементам [3]. Описание полей фильтра приведено в таблице ниже.
Поле фильтра Назначение Комментарий Поиск по названию Поиск по тексту названия элемента Введите текст, содержащийся в названии элемента. Поиск осуществляется по любой части названия и не зависит от регистра символов. Если дополнительно к тексту названия задаётся фильтр по меткам и/или техобслуживанию. выводятся только элементы, удовлетворяющие всем условиям одновременно. Включает метки Поиск по меткам элемента Обеспечивается возможность поиска по любым меткам элемента: меткам типа, меткам состояния, пользовательским меткам [Состояния элементов НЕЙРОСС: метки, иконки].
Условия поиска:
- По И — поиск элементов, содержащих все указанные метки.
Например, если задано План, Тревога, будут найдены все планы, находящиеся в тревожном состоянии; - По ИЛИ — поиск элементов, содержащих хотя бы одну из указанных меток.
Например, если задано План, Тревога, будут найдены все планы в любых состояниях и все элементы, находящиеся в тревожном состоянии.
ПОДСКАЗКА
Если задана только одна метка, условие поиска не имеет значения.
Если дополнительно к меткам задаётся фильтр по названию и/или техобслуживанию. выводятся только элементы, удовлетворяющие всем условиям одновременно.
Только на техобслуживании Поиск по условия нахождения элемента в состоянии техобслуживания Установите флаг в поле, если требуется выполнить поиск элементов, находящихся на техобслуживании.
Если дополнительно задаётся фильтр по названию и/или меткам. выводятся только элементы, удовлетворяющие всем условиям одновременно.
Только отфильтрованные Отображение только элементов, удовлетворяющих поиску Отображаются только только сами найденные элементы.
Отфильтрованные + родительские + дочерние Отображение ветви дерева элементов, к которому принадлежит найденный элемент. Отображается все поддерево элемента.
Это особенно удобно для поиска элементов, имеющих одинаковые названия, например, Точка доступа 1, либо элементов, содержащих одинаковый текст, например RIN.
- По И — поиск элементов, содержащих все указанные метки.
Порядок поиска
Нажмите на кнопку Поиск по элементам [2]. Отобразится окно фильтров [3].
Задайте условия поиска в окне фильтров [3] согласно таблице ниже. Нажмите на кнопку Применить.
Если задано Только отфильтрованные, в дереве элементов будут показаны только элементы, удовлетворяющие условию поиска. Если задано Отфильтрованные + родительские + дочерние, будут показаны все подветви дерева, в которых присутствуют элементы, удовлетворяющие условию поиска. Найденные элементы будут выделены.
Для очистки условий поиска и вывода всех элементов, нажмите на кнопку Сбросить.

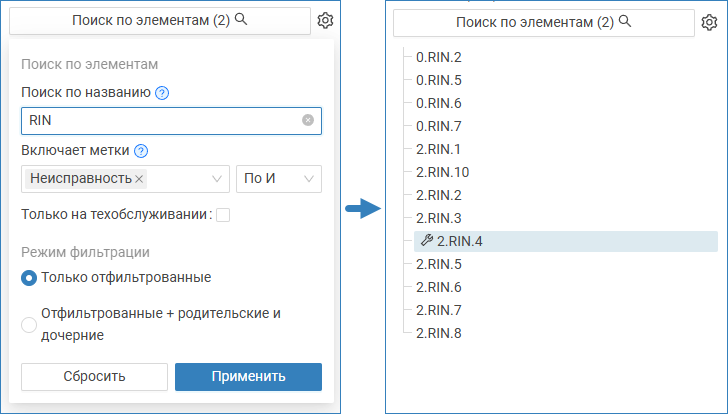

Пример поиска элементов с названием, включающим RIN, и с меткой Неисправность в режиме Только отфильтрованные

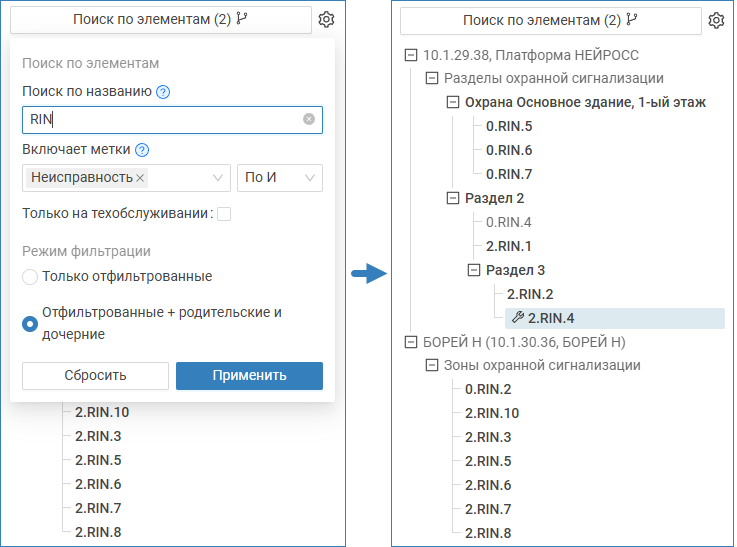

Пример поиска элементов с названием, включающим RIN, и с меткой Неисправность в режиме Отфильтрованные + Родительские + Дочерние. Показано к какому сетевому узлу или разделу сигнализации «привязаны» данные элементы.
Предыдущие версии
В предыдущих версиях Платформы НЕЙРОСС (версиях с 20.26 по 20.39) возможности поиска слегка сужены, нет поиска по условию техобслуживания, нет возможности выбора условия И/ИЛИ для фильтра по меткам.

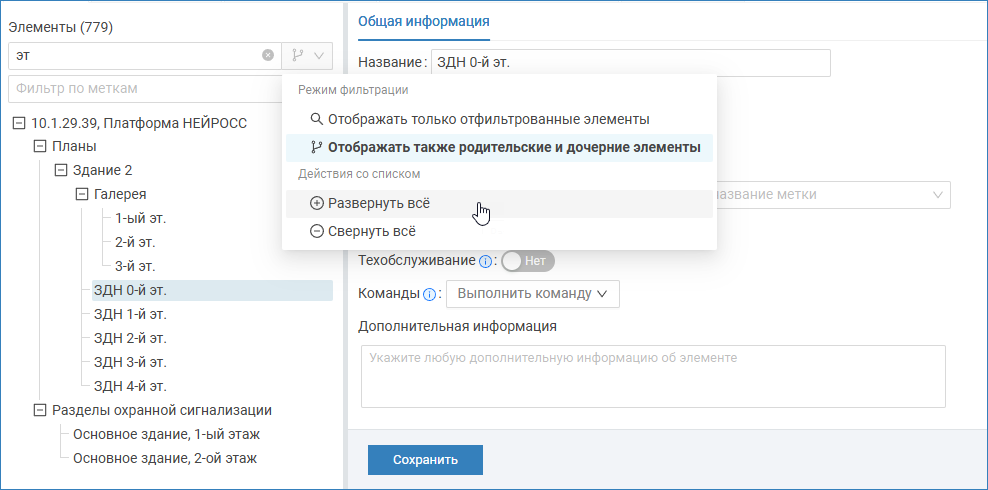

Пример: отфильтрованы элементы, в названиях которых содержится «эт», включен режим фильтрации Отображать также родительские и дочерние элементы. Найдены планы и разделы сигнализации.
