Терминал НЕЙРОСС представляет собой интерактивную IP-консоль локального управления КСБ.
Терминал предназначен для круглосуточной работы в качестве устройства для выполнения следующих функций:
- мониторинга состояния разделов сигнализации и их зон, просмотра событий;
- управления охраной: постановка/снятие с охраны разделов сигнализации, сброс тревог,
- учёта рабочего времени путем самостоятельной постановки отметок о приходе/уходе сотрудниками предприятия.
Терминал предоставляет пользователю современный интерактивный сенсорный интерфейс.
Содержание:
Общие сведения
Терминал НЕЙРОСС — законченное изделие производства компании ИТРИУМ. Терминал оснащён сенсорным экраном и встроенным считывателем, два порта Ethernet обеспечивают надёжное проводное соединение с другими узлами НЕЙРОСС для обмена данными и передачи команд управления. Корпус Терминала обеспечивает возможность крепления к стене или встраивания в иные конструкции.
Выполняемые задачи:
- Контроль состояния связи и синхронизация данных с другими узлами сети НЕЙРОСС;
- Журналирование событий в энергонезависимой памяти;
- Предоставление пользовательского интерфейса конфигурирования и мониторинга состояний и управления посредством веб-браузера;
- Обеспечение идентификации по пин-коду (с защитой от подбора кода с помощью интерактивной скремблированной клавиатуры), а также по карте посредством встроенного считывателя.
Изделие обеспечивает взаимное обнаружение устройств в «своём» сетевом домене, передаёт команды управления другим устройствам домена, контролирует и отображает текущее состояние зон и разделов охранной сигнализации. Взаимная синхронизация данных обеспечивается следующим образом: узел НЕЙРОСС, на котором произошли изменения, формирует сетевые запросы ко всем смежным узлам сети с информацией о времени и характере изменения. Другие узлы сети получают данный запрос и обновляют собственные данные. Если в момент обновления связь с каким-либо узлом была прервана, при восстановлении связи, «потерянный» узел сам инициирует запросы на получение информации об изменениях.
Порядок работы
На экране отображается приглашение выполнить идентификацию для получения доступа к управлению разделами охранной сигнализации и постановки отметки прихода/ухода. Порядок идентификации определяется настройками пропуска, возможна идентификация в следующих режимах: по карте, по пин-коду, по карте или пин-коду, по карте и пин-коду. После прохождения процедуры идентификации пользователю представляются кнопки для постановки отметки прихода/ухода, при наличии прав на управление — информация о текущем состоянии разделов и зон охранной сигнализации и средства управления. Список разделов ограничен уровнем охраны пропуска и правами Терминала на управление разделами. Дополнительно пользователь может ознакомится с журналом событий по каждому из доступных ему разделов.
Первый запуск Терминала
Настройка осуществляется посредством предоставляемого изделием веб-интерфейса с помощью веб-браузера. Для первичной настройки предпочтительно использовать прямое сетевое подключение Терминала к компьютеру или планшету.
| № | Шаг | Комментарий |
|---|---|---|
| 1 | Вход в веб-интерфейс | Подключитесь к веб-интерфейсу прибора. Для этого запустите программу Google Chrome, Mozilla Firefox, Microsoft Edge или Apple Safari и в строке адреса введите ip-адрес, указанный на корпусе прибора. Предварительно настройте сетевое подключение вашего компьютера для работы в диапазоне IP-адресов узла НЕЙРОСС. |
| 2 | Первый запуск Терминала НЕЙРОСС | С помощью мастера первого запуска задайте общие параметры прибора. |
| 3 | Проверка параметров | Перейдите к интерфейсу прибора по заданному IP-адресу и из указанной на предыдущем этапе подсети [Вход в веб-интерфейс]. Введите имя пользователя root и заданный мастер-пароль (по умолчанию, root). Проверьте и, при необходимости, измените параметры, заданные с помощью мастера первого запуска. Для этого перейдите в раздел Конфигурация узлов и выполните:
|
Подключение к сети НЕЙРОСС
Для обеспечения взаимодействия узлов в сети НЕЙРОСС [Что такое Сеть НЕЙРОСС, узел НЕЙРОСС?] необходимо выполнить стартовую синхронизацию данных. В новый узел будут загружены «облачные» учётные данные и общие ресурсы (такие как разделы сигнализации, зоны доступа, пропуска и пр.). Процедура синхронизации данных является точкой начала отслеживания изменений между узлами. В дальнейшем синхронизация будет проводиться автоматически.
Для добавления в существующую сеть НЕЙРОСС узла Терминал НЕЙРОСС выполните следующую последовательность шагов:
| № | Шаг | Комментарий |
|---|---|---|
| 1 | Проверка состояний | Перейдите в раздел Сеть и проверьте «видимость» узлов НЕЙРОСС в пределах домена и отсутствие расхождений по времени. ПРИМЕЧАНИЕ 1 Синхронизация по времени является необходимым условием обеспечения взаимодействия узлов. Настройки параметров даты/времени на устройстве должны обеспечивать отсутствие расхождений времени на всех узлах сети. Наилучшим выбором будет задать в настройках всех узлов автоматическую синхронизацию по одному NTP-серверу). ПРИМЕЧАНИЕ 2 Если узел отсутствует в списке раздела Сеть, значит он принадлежит другому домену(ам). Одно устройство может принадлежать нескольким доменам. Взаимодействие устройств обеспечивается в пределах общего домена. |
| 2 | Синхронизация данных | В разделе Сеть выберите устройство, которое будет выступать в качестве источника данных, например, — Платформа НЕЙРОСС или БОРЕЙ и синхронизируйте данные. В результате будут загружены учётные записи пользователей и общие ресурсы, такие как разделы сигнализации. |
| 3 | Перезагрузка узла | Средствами раздела Основные настройки выполните перезагрузку узла. |
| 4 | Авторизация под «облачной» учётной записью | По завершении синхронизации данных, в узел ВИК будут загружены «облачные» учётные записи сети НЕЙРОСС. При авторизации в интерфейсе ВИК под «облачной» учётной записью вы сможете выполнять администрирование всей сети из единого веб-интерфейса. Рекомендуется выйти из интерфейса [Выход из веб-интерфейса] и авторизоваться под «облачной» учётной записью с правами администрирования. |
Настройка доступа Терминала к управлению разделами
Права терминала на управление разделами сигнализации ограничиваются. Например, вы можете настроить терминалы, «висящие» на каждом этаже здания, на управление разделами только своего этажа, либо только помещениями за дверью, перед которым он расположен. Аналогично, вы можете дать терминалу возможность отображать состояние всех разделов сигнализации системы.
При этом список доступных функций по управлению разделами определяется уровнем управления пропуска. Таким образом, действует два уровня ограничений на управление системой: ограничение терминала и ограничение пропуска.
Задайте список разделов сигнализации, доступных для мониторинга и управления с данного терминала:
Если Терминал НЕЙРОСС используется только для учёта рабочего времени и функции управления не требуются, пропустите данный этап.
Настройка режима идентификации
Настройте режим идентификации пользователей на Терминале.
[Режимы идентификации Терминала НЕЙРОСС]
Настройка режима ожидания
При необходимости, перенастройте режим ожидания Терминала НЕЙРОСС.
[Режимы ожидания Терминала НЕЙРОСС]
Настройка пропусков
В АРМ НЕЙРОСС Доступ для пропусков, имеющих доступ к Терминалу НЕЙРОСС проверьте выполнение требований согласно таблице ниже [Управление пропусками]. При необходимости, измените данные.
| Тип данных | Комментарий |
|---|---|
| Данные владельца пропуска | |
| Проверьте, что для владельца пропуска заданы ФИ и фотография. Эти сведения отображаются на экране Терминала после авторизации. Если данные не заданы, отображается логин пользователя. |
| Данные карты | |
| ПИН | При авторизации по пин-коду или по карте и/или пин-коду проверьте:
|
| Номер карты и код предприятия | При авторизации по карте или по карте и/или пин-коду проверьте:
Если код предприятия не используется, в поле Код предприятия укажите 0. Уникальность значений пар [код предприятия; номер карты] обеспечивается системой. |

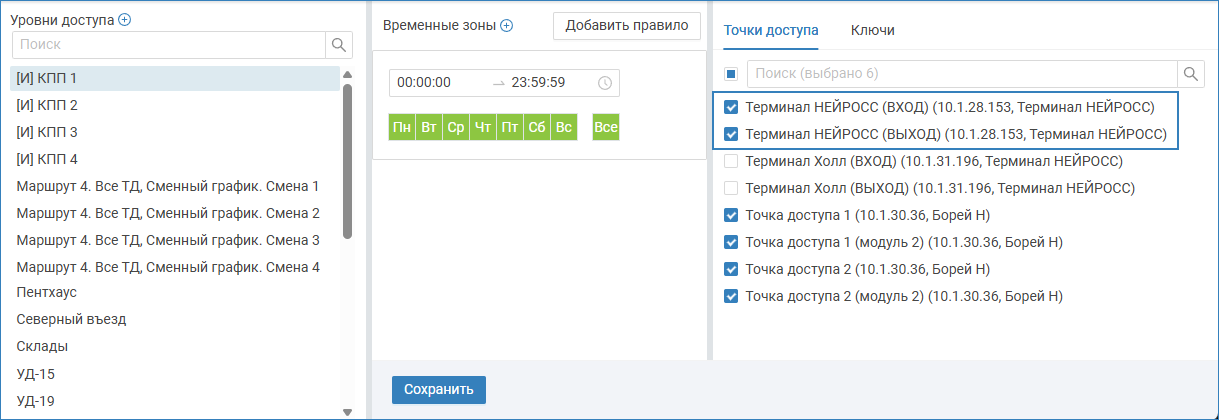

| Уровень доступа | Права на постановку отметок о приходе на рабочее место и уходе с него ограничиваются уровнем доступа пропуска. Терминал НЕЙРОСС имеет две точки доступа, эмулирующих ВХОД и ВЫХОД на рабочее место соответственно. При необходимости постановки отметок о приходе на рабочее место и уходе с него:
|
| Уровень управления | При необходимости выполнения управления разделами сигнализации, проверьте:
|
Инструкции
Создание резервной копии
Создайте резервную копию настроек Терминала НЕЙРОСС [Резервные копии].
Сброс сетевых параметров и мастер-пароля
При невозможности подключения к веб-интерфейсу прибора возможен сброс сетевых параметров и мастер-пароля без нарушения конфигурации устройства.
- Проверьте физическое сетевое подключение (индикаторы на разъёме Ethernet должны мигать).
- Проверьте, что компьютер, с которого производится попытка подключения к веб-интерфейсу и Терминал находятся в одной подсети. При необходимости, в настройках компьютера добавьте дополнительный IP-адрес из той же подсети, в которой находится ВИК.
- Попробуйте проверить связь с контроллером по заводскому IP-адресу, указанному на корпусе прибора.
Если доступа к терминалу по прежнему нет или вы забыли мастер-пароль (пароль учётной записи root) или параметры пользовательской учётной записи, выполните сброс сетевых параметров и мастер-пароля.
Для этого используйте кнопку MODE, расположенную на корпусе прибора [Справочник монтажника Терминала НЕЙРОСС].
При необходимости сброса только сетевых настроек прибора и мастер-пароля, без полной очистки конфигурации, нажмите и удерживайте кнопку MODE в течение 3–10 секунд, до включения в непрерывном режиме индикатора РАБОТА.
Сброс в заводские установки
При наличии доступа к веб-интерфейсу
- Выберите Конфигурация узлов > Основные настройки.
- Выполните команду сброса в заводские установки [Сброс в заводские установки].

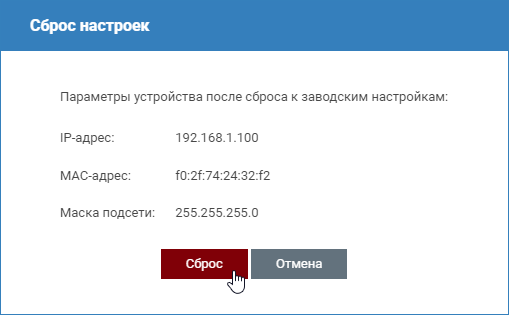

- Отобразится окно подтверждения с информацией о смене IP-адреса на заданный по умолчанию. Нажмите на кнопку Сброс.

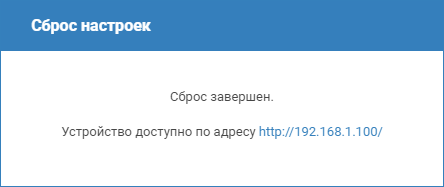

- Дождитесь окончания процедуры сброса.
- Настройте сетевое подключение компьютера на работу в диапазоне IP-адресов Терминала.
При отсутствии доступа к веб-интерфейсу
При необходимости сброса только сетевых параметров следуйте инструкции в подразделе [Сброс сетевых параметров и мастер-пароля].
Для сброса всех настроек прибора, необходимо нажать и удерживать кнопку MODE более 10 секунд, до выключения индикатора РАБОТА. Будет инициирована перезагрузка прибора с заводскими установками.
Внимание! По выполнении команды сброса настроек, доступ к прибору будет возможен только по IP-адресу, указанному на корпусе прибора, и из подсети 255.0.0.0.
Логин|пароль по умолчанию: root|root.
Учёт рабочего времени
По факту отметок прихода на рабочее место и ухода с него формируются события доступа на вход по точке доступа [Имя Терминала] (ВХОД) и на выход по точке доступа [Имя Терминала] (ВЫХОД). Имя Терминала задаётся в разделе Сетевые параметры. События точек доступа можно просмотреть в отчете Журнал событий доступа (по точкам доступа).
Отчёты по учёту рабочего времени можно сформировать по шаблонам Контроль трудовой дисциплины (базовый), Контроль трудовой дисциплины (по графику работы)).
