Общие сведения
Терминал НЕЙРОСС предоставляет возможность постановки отметки сотрудником о приходе на работу и уходе с работы. При наличии прав на управление охраной Терминал НЕЙРОСС предоставляет интерфейс постановки на охрану и снятия с охраны разделов сигнализации. Список разделов и права на управление ограничиваются уровнем управления пропуска, а также правами терминала на доступ к разделам.
Сенсорный экран и встроенный считыватель обеспечивают следующие режимы идентификации:
- по ПИН-коду
- по карте
- по карте или ПИН-коду
- по карте и ПИН-коду
Планируется поддержка режима двухфакторной идентификации с использованием биометрических данных:
- по лицу с помощью встроенной веб-камеры,
- по отпечаткам пальцев с помощью внешнего считывателя отпечатков пальцев.
Окно вкладки
Настройка режима идентификации осуществляется в разделе Конфигурация узлов > Настройки Терминала > Вкладка Идентификация.
Порядок настройки
Задайте настройки согласно таблице ниже. Сохраните изменения.
В настоящее время двухфакторная авторизация с использованием биометрических данных не поддерживается. Настройка производится только в блоке Первый шаг.
| Поле | Диапазон значений | Комментарий |
|---|---|---|
| Тип шага | Выбор из списка:
| Выберите из раскрывающегося списка требуемый тип идентификации. ВАЖНО При использовании идентификации по ПИН необходимо обеспечить уникальные значения ПИН для всех пропусков, имеющих доступ к данному терминалу. |
| Номер стартового бита кода предприятия | Целое число от 0 | Укажите номер бита, с которого начинается значение кода предприятия. Если код предприятия не используется, введите 0. |
| Количество бит кода предприятия | Натуральное число | Укажите количество бит, которое занимает значение кода предприятия. Если код предприятия не используется, введите 0. |
| Номер стартового бита номера карты | Целое число от 0 | Укажите номер бита, с которого начинается значение кода предприятия. Если код предприятия не используется, введите 0. |
| Количество бит номера карты | Натуральное число | Укажите количество бит, которое занимает значение номера карты. |
Преобразование номеров карт
Настройки считывателя зависят от типа самого считывателя и используемого формата карт. Подробная информация о картах доступа приведена в разделе [Обзор форматов карт и преобразование номеров].

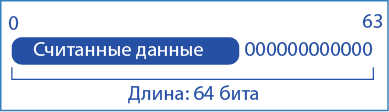

Номер карты считывается в двоичном формате. Считыватель всегда передаёт 64 бита. Если данные, переданные картой, занимают меньшую длину, они записываются в левую часть последовательности, правая же часть заполняется нулями. Биты нумеруются слева, с нулевого по 63-ий бит.
Из этой 64-битной последовательности необходимо выделить требуемые биты кода предприятия и номера карты.
Рекомендуемые настройки для некоторых форматов карт приведены в таблице ниже.
| Тип карт | Рекомендуемые настройки |
|---|---|
| 26 бит Wiegand (H10301) | Номер стартового бита кода предприятия — 1 Количество бит кода предприятия — 8 Номер стартового бита номера карты — 9 Количество бит номера карты — 16 |
| MIFARE | Номер стартового бита кода предприятия — 0 |
| EM-4100 (EM-Marine) 40 bit | Номер стартового бита кода предприятия — 16 |
Если для используемого типа карт данные настройки не подходят, рекомендуется провести процедуру вычленения кода предприятия и номера карты самостоятельно. Для этого воспользуйтесь инструкцией ниже.
Пример для карты EM-MARINE 26 бит
Задайте настройки считывателя Терминала НЕЙРОСС согласно таблице ниже.
Поле Значение Номер стартового бита кода предприятия 0 Количество бит кода предприятия 0 Номер стартового бита номера карты 0 Количество бит номера карты 64 При данных настройках все биты, передаваемые картой, будут считаны, недостающие биты справа будут заполнены нулями, полученная последовательность будет преобразована в десятичное число.
- Перейдите в приложение Журнал событий. Для этого перейдите к рабочему столу и выберите плашку События. Откройте Журнал событий Терминала НЕЙРОСС (вкладка Живой журнал).
- Приложите карту к считывателю Терминала. Будет получено событие отказа доступа.

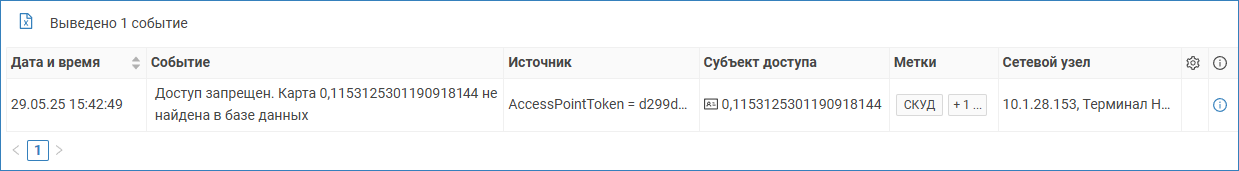

- В Журнале событий найдите событие «Доступ запрещён». В нём будет указан полученный считывателем номер карты в десятичном формате.
С помощью калькулятора преобразуйте полученное десятичное число в двоичную систему счисления.
115312530119091814410 = 1 0000 0000 0000 1011 1001 0101 1010 0001 0111 0000 0000 0000 0000 0000 00002
В нашем случае получился 61 бит. Чтобы длина стала 64 бита, а номер не изменился, дописываем нули в ЛЕВУЮ ЧАСТЬ последовательности (итого не достаёт трех нулей).
0001 0000 0000 0000 1011 1001 0101 1010 0001 0111 0000 0000 0000 0000 0000 00002
Уточните фактические данные карты и переведите номер и код предприятия (если используется) в двоичный формат. Карта из примера имеет следующие данные:
- Код предприятия — 18510 = 1011 10012
- Номер карты — 2306310 = 101 1010 0001 01112
Найдите данные последовательности в полученной 64-битной последовательности.
00001 0000 0000 0000 1011 1001 0101 1010 0001 0111 0000 0000 0000 0000 0000 000063
- Таким образом можно предположить, что:
- Код предприятия занимает 8 бит, начиная с 16 бита;
- Номер карты занимает 16 бит, начиная с 24 бита.

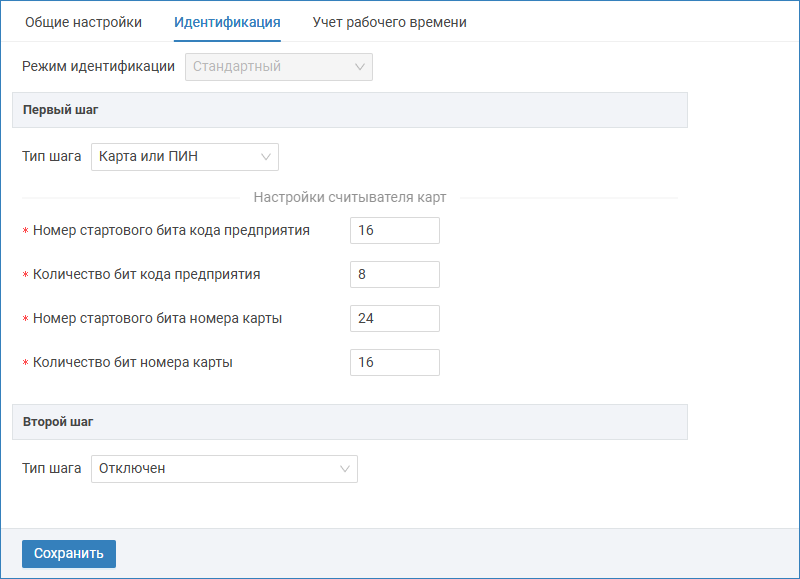

Полученные параметры считывателя указаны в таблице ниже.
Поле Значение Номер стартового бита кода предприятия 16 Количество бит кода предприятия 8 Номер стартового бита номера карты 24 Количество бит номера карты 16 - Задайте полученные значения в настройках считывателя. Сохраните изменения.

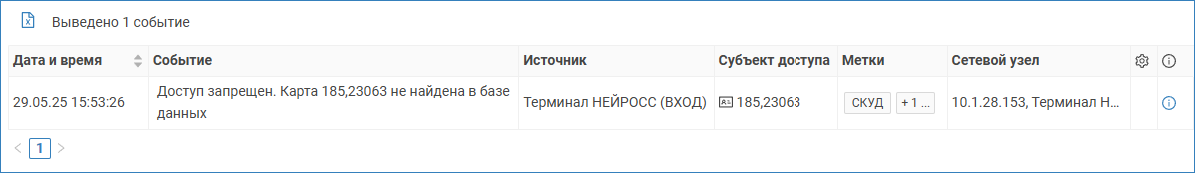

- Повторно приложите карту к считывателю Терминала. В Журнале событий проверьте полученный номер кода предприятия и номер карты. Проверьте, что данные считываются верно.
