Вкладка Редактор полигонов раздела Элементы содержит инструменты смены оформления полигонов для различных комбинаций меток.

Элемент в АРМ НЕЙРОСС Центр может быть нанесён на план в виде многоугольника (полигона). Вид отображения полигона зависит от текущего состояния элемента, но может быть переопределён. Состояние элемента описывается комбинацией меток различных типов. Перечень возможных состояний элементов и стандартные варианты индикации этих состояний приведён в разделе Состояния элементов НЕЙРОСС: метки, иконки.

Вы можете:

  • переопределить цвет фона и рамки полигона;
  • указать необходимость в штриховке.

Форма полигона и его размеры настраиваются администратором системы непосредственно при нанесении на план [Формирование плана объекта].

 Содержание:

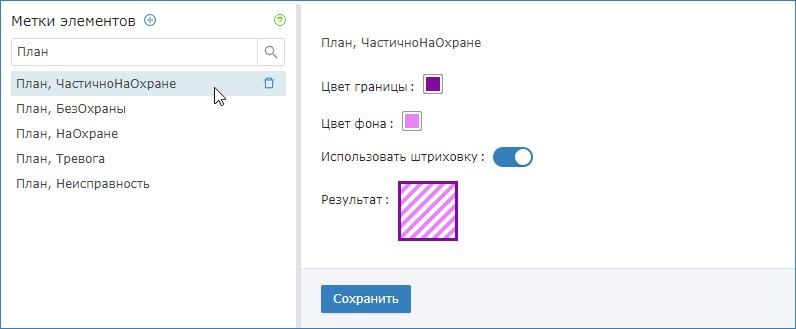

Окно вкладки

  1. Список наборов меток: перечень всегда содержит девять стандартных меток состояний, можно добавить произвольное количество пользовательских комбинаций меток. Поле поиска позволяет легко отфильтровать наборы меток по ключевому слову;;
  2. Вид отображения полигона: для каждого набора меток из списка [1] задаются параметры границы, фона и наличие штриховки; параметры задаются в редакторе цвета (открывается по щелчку на иконке цвета)
    А. Выбранный цвет;
    B. Ползунок выбора базового цвета
    C. Выбранный цвет с учётом процента непрозрачности;
    D. Ползунок выбора процента прозрачности;
    E. Значение цвета в палитре цветов HEX;
    F. Значение цвета в палитре цветов RGB;
    G. Процент непрозрачности.

Принцип работы в редакторе цвета:

  1. Задать цвет. Это можно сделать путём ввода кода цвета в HEX-формате в поле [E], либо, если у вас есть код цвета в формате RGB введите значение Red, Green и Black в соответствующие поля [F]. Также вы можете воспользоваться ползунком выбора базового цвета [B] и в поле цвета выбрать насыщенность цвета [A].
  2. Задать процент непрозрачности. Вы можете ввести цифровое значение в поле [G], либо воспользоваться ползунком [D]. При значении 100% цвет не имеет прозрачности. По мере уменьшения значения цвет становится всё более прозрачным и, соответственно, менее заметным на плане.

Переопределение стандартного вида отображения состояний

Предусмотрено девять стандартных видов отображения состояний, определяемых такими метками, как Тревога, Неисправность, Неизвестно, БезОхраны, ЧастичноНаОхране, НаОхране, Невзятие, НетСвязи, Норма. По умолчанию, если нет собственных наборов меток, не переопределялись стандартные виды отображения, и элемент нанесён на план в виде полигона, вне зависимости от типа элемента, его состояние отображается согласно таблице ниже (более подробная информация приведена в разделе Состояния элементов НЕЙРОСС: метки, иконки).

МеткаКомментарий

Тревога

Граница: HEX #ac260f, RGB (172,38,15), непрозрачность 100%
Фон: HEX #ac260f, RGB (172,38,15), непрозрачность 40%
Штриховка: нет

Неисправность

Граница: HEX #fed300, RGB (254,211,0), непрозрачность 100%
Фон: HEX #fed300, RGB (254,211,0), непрозрачность 40%
Штриховка: нет

НеизвестноГраница: HEX #3580bc, RGB (53,128,188), непрозрачность 100%
Фон: HEX #3580bc, RGB (53,128,188), непрозрачность 40%
Штриховка: нет

БезОхраныГраница: HEX #92c83e, RGB (146,200,62), непрозрачность 100%
Фон: HEX #92c83e, RGB (146,200,62), непрозрачность 10%
Штриховка: нет

ЧастичноНаОхранеГраница: HEX #92c83e, RGB (146,200,62), непрозрачность 100%
Фон: HEX #92c83e, RGB (146,200,62), непрозрачность 40%
Штриховка: да

НаОхранеГраница: HEX #92c83e, RGB (146,200,62), непрозрачность 100%
Фон: HEX #92c83e, RGB (146,200,62), непрозрачность 40%
Штриховка: нет

НевзятиеГраница: HEX #92c83e, RGB (146,200,62), непрозрачность 100%
Фон: HEX #ac260f, RGB (172,38,15), непрозрачность 40%
Штриховка: да

НетСвязиГраница: HEX #fed300, RGB (254,211,0), непрозрачность 100%
Фон: HEX #fed300, RGB (254,211,0), непрозрачность 40%
Штриховка: да

НормаГраница: HEX #92c83e, RGB (146,200,62), непрозрачность 100%
Фон: HEX #92c83e, RGB (146,200,62), непрозрачность 40%
Штриховка: нет

При необходимости переопределения стандартного режима отображения:

  1. На вкладке Редактор полигонов выберите в списке меток [1] требуемую метку состояния.
  2. Откройте редактор цвета границы. Отредактируйте параметры.
  3. Откройте редактор цвета фона. Отредактируйте параметры.
  4. Если требуется штриховка, в поле Использовать штриховку установите значение во  Включено.
  5. Сохраните изменения.
  6. Обновите окно АРМ НЕЙРОСС Центр (F5), если АРМ запущен.

Назначение вида для собственных наборов меток

С помощью редактора полигонов вы можете переопределить вид полигонов для произвольных наборов меток. Возможно использовать метки типов элементов, метки состояний элементов, меток состояний компонентов (дверей, замков) [Перечень меток], а также произвольные пользовательские метки.

АЛГОРИТМ ВЫБОРА ВИДА ОТОБРАЖЕНИЯ

Определяется на основе списка меток элемента

  1. Ищем метку НетСвязи. Если элемент в состоянии [Потеря связи], вид отображения всегда стандартный (но, как любой из девяти стандартных, может быть переопределён).
  2. В списке наборов меток [1] ищем набор, с которым совпадает наибольшее количество меток элемента (порядок меток в наборе не имеет значения). Если такой набор один, берём вид отображения из него.
  3. Если в п 2. нашли больше одного набора меток, то берётся тот, который в списке расположен выше.

ВНИМАНИЕ

Путём определения собственных наборов меток можно создать ситуацию, при которой не будет меняться вид полигона для состояния [Тревога], так как совпадение двух меток имеет более высокий приоритет. Такая ситуация возникнет при создании набора меток Заблокировано, Точка доступа. В этом случае создавайте два набора меток, для нормального и тревожного состояний соответственно:

  • Заблокировано Норма Точка доступа
  • Заблокировано Тревога Точка доступа

ПРИМЕР 1

Чтобы разделить вид отображения планов от вида отображения разделов сигнализации, требуется создать пять наборов меток:

  • План Частично на охране
  • План БезОхраны
  • План НаОхране
  • План Тревога
  • План Неисправность

ПРИМЕР 2

Чтобы из группы однотипных элементов выделить подгруппу, нужно:

  1. «Пометить» эти элементы — назначить каждому из этих элементов одну или несколько пользовательских меток;
  2. Создать новые наборы меток для каждого состояния, отображение которого должно отличаться.

Например, для выделения зон сигнализации периметра, необходимо для каждой зоны периметра назначить пользовательскую метку, (Периметр или любую другую) и создать наборы меток:

  • Периметр ЗонаОТС ОТС БезОхраны
  • Периметр ЗонаОТС ОТС НаОхране
  • Периметр ЗонаОТС ОТС Тревога
  • Периметр ЗонаОТС ОТС Неисправность

К СВЕДЕНИЮ

Элементы ITRIUM/ПАК Интеграция также могут быть нанесены на план в виде полигона. При этом формирование набора меток для полигонов производится аналогично процедуре назначения иконок [Назначение иконок для элементов ITRIUM/ПАК Интеграция].


Создание нового набора меток

  1. В списке наборов меток [1] нажмите на кнопку  Добавить.
  2. В отобразившемся окне задайте сочетание меток, для которого требуется задать свой вид полигона. Для этого последовательно выберите требуемые метки из списка или впишите их названия в поле поиска и нажмите клавишу Ввод/Enter. По завершении выбора нажмите на кнопку ОК.

  3. Задайте цвет границы и фона, штриховку, если требуется.

    В большинстве случаев достаточно выбрать цвет границы и использовать его (скопировав код цвета в формате HEX) в качестве цвета фона с прозрачностью в 10-40%.

  4. Нажмите на кнопку Сохранить.


Редактирование полигонов

  1. Выберите комбинацию меток в списке [1].
  2. Задайте новые значения цвета и прозрачности для границы и фона, режим штрихования.
  3. Нажмите на кнопку Сохранить.


Удаление комбинации меток

Первые девять стандартных записей удалить нельзя, возможно только изменить оформление полигонов.

  1. В списке [1] наведите указатель мыши на строку с требуемой комбинацией меток и нажмите на кнопку  Удалить.
  2. В окне подтверждения удаления нажмите на кнопку ОК.

Экспорт/импорт настроек полигонов

С версии 20.16 Платформы НЕЙРОСС реализована функция экспорта настроек данной вкладки для последующего импорта на другом узле Платформа НЕЙРОСС.

При экспорте формируется JSON-файл конфигурации вида:

plan_markers_display_config_export_20241127_154157.json

Где 20241127 — год месяц и день экспорта в формате ГГГГММДД.

Порядок экспорта

Нажмите на кнопку Экспорт полигонов, расположенную в заголовке списка наборов меток. Будет сформирован файл конфигурации и сохранён в папку загрузок браузера.


Порядок импорта

Нажмите на кнопку Импорт полигонов, расположенную в заголовке списка наборов меток.

В отобразившемся окне укажите путь к файлу конфигурации и нажмите на кнопку Импортировать.

Вся конфигурация вкладки будет заменена содержимым файла.
