Приложение АРМ НЕЙРОСС Центр реализует функции оперативного информирования операторов о событиях в системе с предоставлением максимально полной информации о месте и времени возникновения события, а также «связанной» информации: тип события и точки доступа, средства ОТС, видеоданные с ближайших камер и проч.

Общие сведения

Оператору предоставляется лента событий. События в ленте отсортированы по времени возникновения в обратном порядке. Вверху всегда отображаются события тревоги и неисправности. По приходу «первого» события тревоги или неисправности, автоматически отображается план с элементом, вызвавшем тревогу, с фокусом на этом элементе. Элемент «мигает» для привлечения внимания оператора. Заголовки непросмотренных событий в ленте выделены жирным шрифтом. После выбора (просмотра) события выделение жирным снимается. Оператору требуется внимательно ознакомится с предоставленными данными о событии: об источнике события, месте возникновения, данных пропусков, фото- и видеоданных с ближайших камер и проч., а также выполнить инструкции, соответствующие типу инцидента. После чего завершить обработку события или признать его ложным. Событие будет удалено из ленты событий.

Окно Центр

Общий вид

  1. Лента событий: события отсортированы по времени поступления в обратном порядке, вверху помещаются события тревоги и неисправности;
  2. Заголовок ленты событий: указано общее число событий в ленте, кнопка очистки ленты ;
  3. Дерево планов/список элементов: дерево планов с фокусом на плане, вызвавшем тревогу (вкладка Планы; список доступных планов ограничен правами оператора). В блоке Статистика по элементам указано общее число элементов в каждом из состояний. Сам перечень элементов (согласно правам оператора) приведён на вкладке Элементы. Дерево планов/список элементов позволяет произвольно переключаться между планами/элементами и выполнять команды управления. После выбора события для обработки, в этом окне открывается Карточка события;
  4. Окно плана: план с фокусом на элементе-источнике события. Отображается автоматически по приходу первого события тревоги/неисправности, в зависимости от настроек, план может переключатся по приходу каждого события тревоги/неисправности. С помощью дерева планов в любой момент времени можно произвольно переключиться на любой план. Индикация состояний элементов плана осуществляется с помощью иконок или цветных геометрических фигур (прямоугольников, кругов, многоугольников произвольной формы). Перечень возможных состояний элементов и варианты отображения этих состояний приведён в разделе Состояния элементов НЕЙРОСС: метки, иконки;
  5. Окно ГИС: географическая карта с фокусом на объекте-источнике события.
  6. Служебный блок: текущее время и имя оператора, кнопка управления режимом отображения (дневной/ночной).

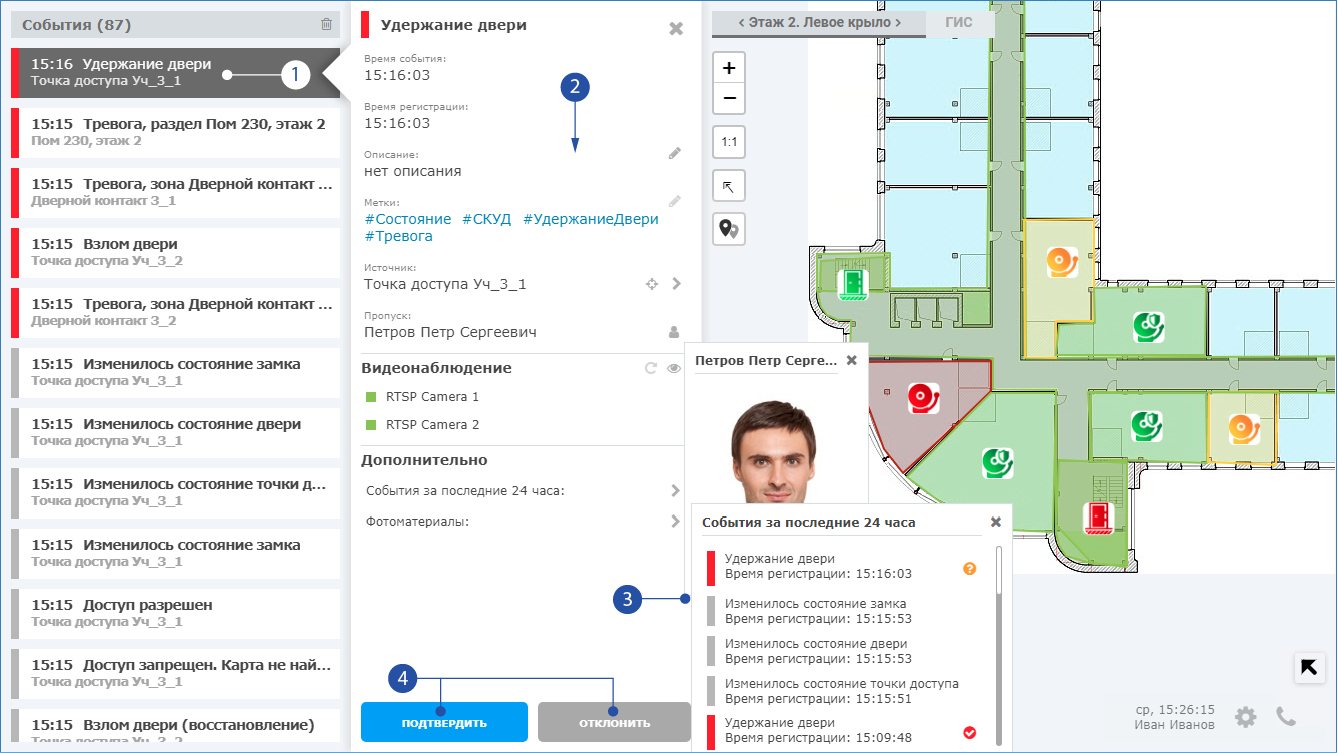

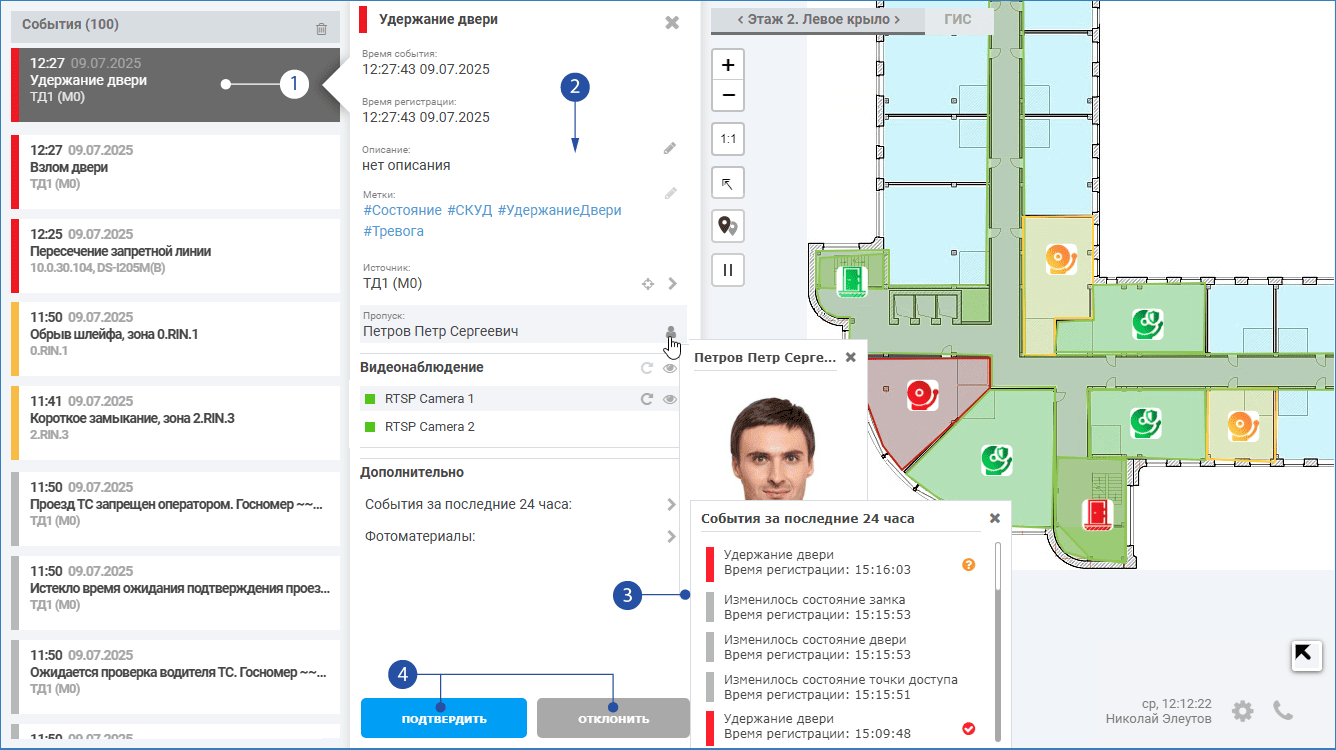

Карточка события

  1. Просматриваемое событие: событие выбрано в ленте событий. Его карточка отображается в окне справа. В окне планов открыт план с фокусом на элементе — источнике события;
  2. Карточка события: информация по инциденту с инструментами просмотра дополнительной информации и средствами управления «связанными» объектами;
  3. Окна вывода дополнительной информации: отображаются при щелчке по соответствующему инструменту карточки. Включают данные владельца пропуска, список событий по элементу — источнику события за последние 24 часа, видеоархив (если была настроена запись по событию данного типа), «живое видео» и «фотоматериалы» со «связанных» камер;

  4. Кнопки завершения обработки события: кнопка подтверждения тревоги, кнопка признания события ложным.

Окно планов



  1. Кнопка Приблизить: увеличение масштаба карты на один шаг;
  2. Кнопка Отдалить: уменьшение масштаба карты на один шаг;
  3. Кнопка Масштаб 1:1: карта объекта в масштабе один к одному;
  4. Кнопка Вписать в область окна: отображение карты целиком таким образом, чтобы она занимала максимальную площадь окна;
  5. Кнопка Кластеризация иконок: включение/отключение режима объединения несколько близко расположенных иконок в кластер;
  6. Кнопка Показать миникарту: обеспечивает навигацию по плану;
  7. Окно команд элемента: отображается при щелчке по элементу плана, при наведении указателя мыши на кнопку  отображается пользовательское описание элемента, при щелчке по кнопке  выводится список событий от элемента за последние 24 часа [Управление элементами];
  8. Вкладка ГИС: расположение объекта на геоинформационной карте.

Навигация по плану

Миникарта позволяет осуществлять переключение на другие области плана без изменения масштаба отображения. Нажмите на кнопку  Показать миникарту. Вы увидите план в миниатюре, прямоугольник ограничивает видимую в текущий момент часть плана. Для «перемещения» по плану перемещайте прямоугольник видимой области. Чтобы скрыть миникарту нажмите на кнопку   Свернуть миникарту.


Кластеризация иконок

При масштабировании плана в сторону его уменьшения, во избежание «наложения» нескольких рядом расположенных иконок друг на друга в АРМ НЕЙРОСС Центр обеспечивается кластеризация иконок. Цвет кластера указывает на наличие/отсутствие в нём элементов в состояниях тревоги/неисправности, цифра указывает на количество элементов в кластере:

Цвет кластераКомментарий
ЗелёныйВсе элементы кластера в состоянии [Норма].
ЖёлтыйОдна или несколько элементов кластера находятся в одном из состояний: [Потеря связи], [Короткое замыкание], [Обрыв шлейфа], [Неисправность] или [Потеря связи]. Нет тревог.
КрасныйОдин или несколько элементов кластера находятся в состоянии [Тревога]. Имеет наивысший приоритет.

При наведении указателя мыши на кластер, отображается синий многоугольник, показывающий область расположения иконок данного кластера. При щелчке левой клавишей мыши, кластер «рассыпается» (масштаб плана увеличивается таким образом, чтобы показать все иконки кластера).

При помощи кнопок переключения возможно отключать/включать режим кластеризации.

Обработка событий

  1. Выберите событие в ленте событий. Откроется Карточка события.

    В зависимости от настроек, карточка события может открываться автоматически по приходу события.

  2. Просмотрите информацию в карточке события. Данные карточки приведены в таблице ниже.

    Данные карточкиКомментарий
    Время событияВремя, в которое источник сформировал обрабатываемое событие.
    Время регистрацииВремя регистрации события в Платформе НЕЙРОСС. Может существенно отличатся от времени события, если на в тот момент отсутствовала связь с узлом НЕЙРОСС, которому «принадлежит» источник события (например, — точк доступа БОРЕЙ).  Информация о событии будет вычитана Платформой (и, соответственно, отображена в ленте) только при восстановлении связи.
    Описание

    Произвольное текстовое описание события. Для создания описания нажмите на кнопку . Введите требуемый текст. Сохраните изменения нажатием кнопки  . Чтобы удалить описание, нажмите на кнопку

    МеткиСлужебная информация о метках элемента. Метки является мощным инструментом фильтрации данных и позволяют отображать в ленте только целевые события.
    Источник

    Название элемента – источника события. Кнопка  позволяет установить фокус плана на элементе – источнике события. Щелчок по кнопке позволяет получить дополнительную информацию об элементе и доступ к командам управления элементом [Управление элементами].

    Пропуск

    ФИО владельца пропуска, если событие связано с предъявлением идентификатора. Чтобы получить дополнительную информацию о владельце, нажмите на кнопку .

    Видеонаблюдение

    Список «привязанных» к элементу медиаисточников (камер). Щелчок по кнопке  позволяет просмотреть видеоархив на время возникновения события: в окне видеонаблюдения будет открыто окно архива камеры с фокусом на время возникновения на таймалайне. Настройки записи камеры должны быть предварительно заданы.
    Чтобы просмотреть «живое» видео с камеры, нажмите на кнопку .

    События за последние 24 часа

    Список событий, поступивших в Платформу от элемента – источника события за последние 24 часа. Для событий тревоги/неисправности отображается статус обработки:
     Событие обработано;
     Событие не обработано.

    Фотоматериалы

    Скриншот от каждой из «связанных» камер на время возникновения события.

    Информация об источнике

    Пользовательское описание элемента — источника события отображается, ли задано администратором системы безопасности.

  3. При необходимости, добавьте описание события. Выполните требуемые команды управления. Доступ к управлению элементом – источником события может быть также осуществлен из карточки события.

    ПОДСКАЗКА

    Доступ к командам управления любым элементом плана осуществляется по щелчку на элементе в окне планов.

  4. Завершите обработку события: используйте кнопку Подтвердить для подтверждения тревоги, кнопку Отклонить для признания события ложным.

    При необходимости очистки ленты (отклонить все события в ленте), нажмите на кнопку  в заголовке ленты событий.

При необходимости управления элементами и обработки инцидентов воспользуйтесь инструкциями из разделов:


Отчёт по действиям оператора за смену

Оператор может самостоятельно сформировать отчёт за текущую смену.

  1. Нажмите на кнопку  в правом нижнем углу основного окна.
  2. В отобразившемся меню выберите Отчёт за смену


    Отчёт в формате PDF будет сформирован и сохранён в папку загрузок браузера. Название отчета:

    «Действия оператора за смену (ДД-ММ-ГГ ЧЧ-ММ).pdf»

    , где ДД-день, ММ-месяц, ГГГГ - год, ЧЧ-часы ММ-минуты создания отчёта, например, — Действия оператора за смену (06-12-2023 16-13).pdf.

Пример отчёта за смену

ПОДСКАЗКА

Отчёт за последнюю смену любого оператора также может быть сформирован посредством приложения АРМ НЕЙРОСС Отчеты.
