Настройка плагина Modbus-интеграции

Установка плагина

Модуль Modbus-интеграции в виде плагина — независимого программный модуля, предназначенного для расширения функционала. Установка плагина является стандартной процедурой и не зависит от предоставляемых функций. Перечень разработанных плагинов и порядок их установки приведён в разделе [Плагины и скрипты].

Порядок настройки

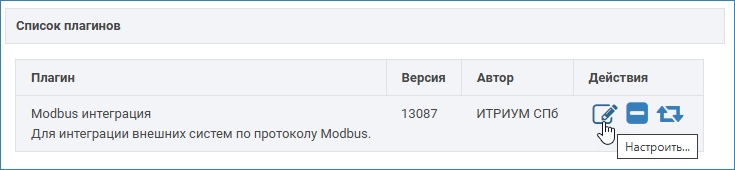

Выполните подключение к веб-интерфейсу узла НЕЙРОСС, через который осуществлялась интеграция. В разделе Конфигурация узлов > Плагины и скрипты найдите в списке установленных плагинов требуемый и нажмите на кнопку  Настроить.

Откроется окно конфигурирования плагина. Загрузите профиль интеграции. Для этого укажите путь к файлу профиля в формате LUA. Дождитесь окончания процедуры импорта. Откроется редактор плагина.

Редактор плагина

1. Вкладки редактора

   Вкладка	Комментарий
   Профили системы	В заголовке вкладки указано количество загруженных профилей и общее количество профилей, доступных по лицензии. Например, (2/5) означает, что загружено два профиля, свободно ещё три лицензии.
   Элементы	Вкладка содержит дерево элементов, вычитанных профилями. Вы можете задать пользовательские имена [Изменение имён элементов].

2. Перечень загруженных профилей. Содержит инструменты управления профилями.

   Команда	Комментарий
   Удалить профиль	Для удаления профиля нажмите на кнопку  в заголовке вкладки и подтвердите удаление
   Добавить профиль	Для добавления профиля нажмите на кнопку  в заголовке новой вкладки и укажите путь к файлу профиля.

3. Скачать или обновить файл профиля.

   Команда	Комментарий
   Скачать профиль	Нажмите скачать, чтобы загрузить файл профиля в папку загрузок браузера. Вы можете отредактировать профиль и затем повторно загрузить его или воспользоваться встроенным редактором [5].
   Обновить профиль	Нажмите на кнопку Выберите файл и укажите путь к файлу профиля. Нажмите на кнопку Импортировать.

4. Переменные профиля: если переменные в профиле оформлены специальным образом, доступен режим редактирования переменных из формы. При этом вам не потребуется просматривать код профиля и искать строчку объявления переменных. Оформление переменных в коде профиля:

   // @parameter { "type": "тип поля", "title": "заголовок поля", "key": "имя переменной" }

   Где:

   • type — тип поля, возможные значения: "boolean", "string", "number", "select";
   • title — заголовок поля в форме — произвольный текст;
   • key — имя переменной.


5. Исходный код профиля. Путём редактирования исходного кода профиля вам доступны не только базовые переменные профиля, но также возможность изменения формулировок команд и меток элементов.

Задайте параметры плагина, при необходимости, откорректируйте профиль [Корректировка профиля интеграции].

При необходимости, откорректируйте названия элементов [Изменение имён элементов].

Корректировка профиля интеграции

Для изменения формулировок достаточно отредактировать текст.

Пример событий, отображаемых в ленте событий, и меток состояний элементов:

						['Alarm,FireWarning'] = {
						    headline ="Предварительная тревога «Внимание»",
						    min = 4
						},
						Alarm = {
						    headline ="Тревога",
						    min = 5
						},
						Fault = {
						    headline ="Неисправность",
						    min = 6
						},
						Armed = {
						    headline = "На охране",
						    eventTags = "BurglarAlarm",
						    min = 11
						},
						['Fire,Alarm'] = {
						    headline ="Пожар",
						    eventTags = "FireAlarm",
						    min = 20
						},

Пример списка команд:

action_tco_alarm = {
		commands = {
			['На охрану'] = "0x101",
			['Снять'] = "0x102",
			['Сбросить охранный ШС'] = "0x103",
			['Обход'] = "0x104"
		}
	},
action_tco_fire = {
		commands = {
			['Сбросить пожарный ШС'] = "0x301"
		}
	},
action_aspt = {
		commands = {
			['Включить автоматику АСПТ'] = "0x901",
			['Отключить автоматику АСПТ'] = "0x902",
			['Пуск АСПТ'] = "0x904",
			['Отмена пуска АСПТ'] = "0x906",
			['Сбросить АСПТ'] = "0x907"
		}
	},

Пример списка меток типов и состояний элементов для кастомизации внешнего вида иконок и геометрических фигур в АРМ НЕЙРОСС Центр [Элементы].

R08_Devices = "Папка ТСО",
R08_Device = "ТСО",
R08_Zones = "Папка зон",
R08_Zone = "ЗонаР08",
Normal = "Норма",
FireAlarmNormal = "Норма пож.ШС",
Alarm = "Тревога",
BurglarAlarm = "ТревогаОТС",
Fault = "Неисправность",
AsptFault = "НеисправностьАСПТ",
BurglarFault = "НеисправностьОТС",
FireFault = "НеисправностьПС",
EdFault = "НеисправностьИУ",
ModbusError = "Ошибка",
Fire = "Пожар",
AsptFire = "ПожарАСПТ",
Armed = "НаОхране",
Disarmed = "БезОхраны",
NotReadyToArm = "Невзятие",
On = "Включено",
Off = "Выключено",
FireWarning = "Пожарное «Внимание»",
FireReady = "Готов пож.ШС",

Изменение имён элементов

Протокол Modbus не поддерживает передачу имён элементов, а только числовых данных как значений регистров, поэтому при вычитывании списка элементов их имена задаются автоматически на основе номеров разделов/зон/датчиков. В целях удобства использования мы предусмотрели механизм изменения заданных по умолчанию имён.

Чтобы задать пользовательское название:

1. В окне плагина перейдите к вкладке Элементы.
2. В дереве элементов слева выберите требуемый элемент и откорректируйте его наименование. Для этого в поле Название введите новое название и нажмите на кнопку Сохранить.

Чтобы сбросить название элемента к дефолтному (заданному профилем интеграции автоматически):

Нажмите на кнопку Сбросить к стандартному названию.

Поиск элементов

Поиск элементов может осуществляться как по стандартному, так и по пользовательскому имени. Для этого в окне поиска достаточно ввести значащую часть названия.

Кнопка Обновить список элементов запускает процедуру вычитывания элементов из сети Modbus. При этом пользовательские имена, заданные ранее не сбрасываются.
