Для просмотра потокового видео с камер видеонаблюдения и результатов работы видеоаналитики, а также для управления камерами предназначен раздел Живое видео приложения АРМ НЕЙРОСС Видео.



Переход к функционалу: АРМ НЕЙРОСС Видео > .

Общие сведения

АРМ НЕЙРОСС Видео обеспечивает синхронное воспроизведение «живого» видео нескольких медиаисточников одновременно, обеспечивает переключение между мультиэкранами, камерами и потоками камер, вход в полноэкранный режим и режим просмотра видеоархива, а также управление камерами и вывод результатов работы видеоаналитики. Автоматизированное рабочее место, как правило, включает основной экран видео и один или несколько дополнительных экранов видео (не имеющих панели управления). Также в состав АРМ может входить тревожный видеоэкран.

Вывод «живого» видео осуществляется в ячейках мультиэкрана. Администратор системы задаёт список доступных оператору камер и мультиэкранов, однако оператор может на своём рабочем месте настроить параметры семи простых мультиэкранов: 1х1, 2х2, 2х3, 3х2, 3х3, 3х4 и 4х4, а именно —  назначить камеры ячейкам мультиэкранов, изменить размеры ячеек или выполнить объединение нескольких ячеек. Параметры будут сохранены в памяти браузера и будут доступны всем операторам данного рабочего места.

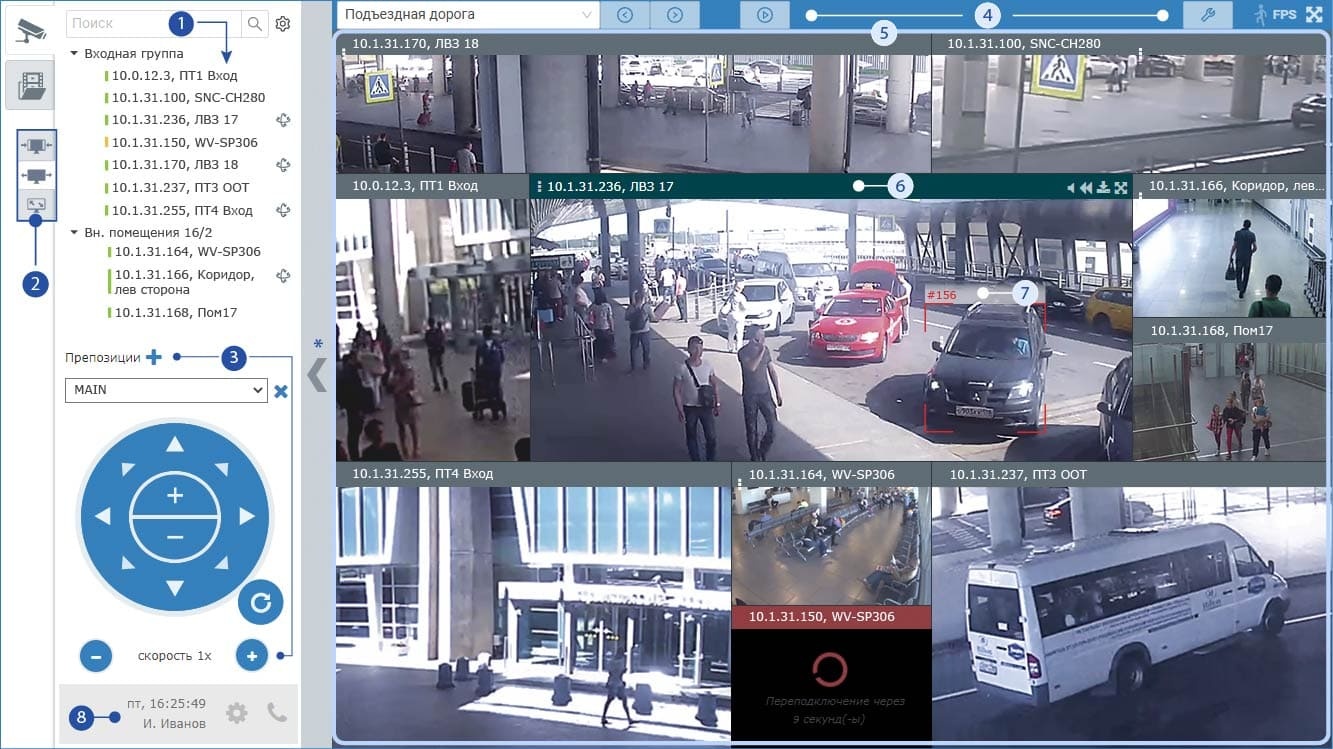

Окно раздела

  1. Список медиаисточников: отображается список доступных оператору медиаисточников; для каждого указывается:
    1. имя (например, 10.0.12.3) и описание (например, ПТ1, Вход);
    2. статус: норма, потеря связи, тревога).
    3. наличие локального видеоархива и его статус  (норма, ошибка записи: отображается в версии Платформы НЕЙРОСС младше 20.2.569);
    4. доступность PTZ-управления ;
      В заголовке списка расположена строка поиска по имени и описанию медиаисточника. Если список выходит за границы видимой области, обеспечивается прокрутка с помощью колесика мыши. Если вы видите сообщение: «Не найдено ни одного медиаисточника/папки», значит, у вас нет доступа к ним. Обратитесь к администратору за получением прав.
  2. Режим отображения видео в ячейке мультиэкрана: меняет режим для всех мультиэкранов. Заданы три режима:

    ИконкаКомандаКомментарий

    Видео вписано в ячейку мультиэкранаБез искажений, видео полностью, возможна потеря площади экрана.
    Видео отображается полностью. При несовпадении пропорций видеопотока и ячейки мультиэкрана, часть площади ячейки не используется, отображается фон.

    Видео покрывает ячейку мультиэкрана

    Без искажений, возможна обрезка.
    Видео «вписывается» в ячейку мультиэкрана без искажений. При несовпадении пропорций видеопотока и ячейки мультиэкрана, часть видеоданных «обрезается».

    Видео растянуто по размеру ячейки мультиэкранаБез потери площади экрана, видео полностью, но возможны сильные искажения.
    Видео отображается полностью. При несовпадении пропорций, производится сжатие/растяжение видеопотока по ширине и высоте ячейки.
  3. Виртуальный джойстик: обеспечивает переключение между препозициями, масштабирование (зум, zoom) изображения, поворот объектива камеры и возврат к предустановленной позиции, доступно изменение скорости управления (размера шага); по умолчанию скрыт, для использования необходимо разрешение на управление PTZ-камерой;
  4. Управление мультиэкранами: блок переключения между предустановленными мультиэкранами; обеспечиваются следующие команды управления:

    ИконкаКомандаКомментарий

    [раскрывающийся список]
    Выбор мультиэкранаВыбор произвольного мультиэкрана из раскрывающегося списка. Список содержит 7 простых мультиэкранов: 1х1, 2х2, 2х3, 3х2, 3х3, 3х4, 4х4, а также системные мультиэкраны, сформированные администратором и разрешенные к использованию

    Следующий мультиэкранПереключение на следующий по списку мультиэкран. Порядок мультиэкранов в списке задаётся администратором системы. Переключение производится только между системными мультиэкранами.

    Автоматическое переключение мультиэкрановВключение/выключение автоматического переключения мультиэкранов. Если иконка «крутится», осуществляется автоматическое переключение мультиэкранов. Интервал переключения, порядок мультиэкранов и список используемых для автоматического переключения задаётся администратором системы. Чтобы запустить либо остановить автопереключение, нажмите на кнопку.

    Полноэкранный режим«Раскрывает» мультиэкран на весь экран монитора. Для всех медиаисточников мультиэкрана автоматически осуществляется переключение на профиль с бОльшим соответствием новым размерам ячейки (при наличии нескольких профилей), если для ячейки задан автоматический выбор профиля (auto).
  5. Мультиэкран: обеспечивает вывод «живого» видео в одном или нескольких ячейках мультиэкрана. Обеспечивается переключение между ячейками, изменение мультиэкрана, смена камеры для отображения в ячейке, выбор режима вывода видео в ячейке.
  6. Окно видеоизображения (ячейка мультиэкрана): предназначено для отображения «живого» видео от одного медиаисточника. Доступ к командам управления осуществляется с помощью кнопок, расположенных в заголовке окна. Обеспечиваются следующие команды управления:

    ИконкаКомандаКомментарий

    Переключение между профилями камерыПозволяет выбрать конкретный профиль камеры. По умолчанию используется режим «Автоматически»: по размерам ячейки выбирается наиболее близкий по разрешению потока профиль камеры. Выбор конкретного профиля необходим для просмотра рамок видеоаналитики.

    Индикатор наличия локального видеоархиваОтображается только при наличии локального видеоархива.

    ВидеооткатОбеспечивает переключение в режим просмотра видеоархива за последние 5 минут.

    Отображение рамок и правил видеоаналитики

    Показывает результаты работы видеоаналитики. Обеспечивает три режима отображения:
    [не показывать] / [показывать рамки объектов] /  [показывать рамки объектов и правила (линии и области)]

    Смена режимов осуществляется циклически.

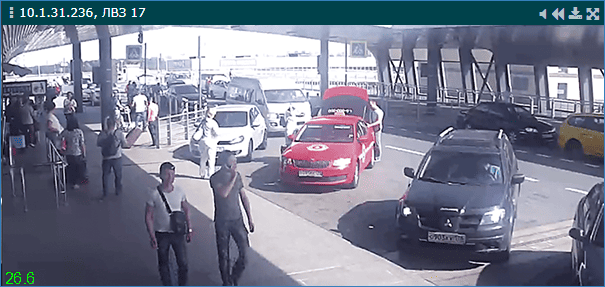

    Включение отображения FPSОтображает текущую кадровую частоту (Frames per Second, число кадров в секунду).

    Переход в полноэранный режим«Раскрывает» видео на весь экран монитора. Автоматически осуществляется переключение на профиль с большим разрешением (при наличии).

    Сохранить текущий кадрОбеспечивает формирование и загрузку изображения (скриншота) текущего кадра с просматриваемого профиля в папку загрузок браузера.
  7. Результаты работы аналитики: отображение рамок видеоаналитики непосредственно в окне видеоизображения [6].
  8. Служебный блок: содержит следующий перечень команд:

    ИконкаКомандаКомментарий

    Завершить работуКоманда выхода из приложения, затем для закрытия окна видео нажмите сочетание клавиш ALT+F4.

    Сменить пользователяКоманда выхода из приложения c предложением аутентификации нового пользователя.

    PTZ-джойстикКоманда отображения/скрытия программного PTZ-джойстика, позволяющего управлять поворотными камерами средствами АРМ

    Редактировать мультиэкранПредоставляются средства редактирования мультиэкрана: изменение размеров / объединение / разбиение ячеек и «привязка» камер. Изменения системных мультиэкранов имеют силу только в рамках текущей сессии. Изменения простых мультиэкранов сохраняются в памяти приложения и доступны для всех операторов этого рабочего места.
  9. * Звёздочкой отмечен слайдер скрытия левой панели управления. С целью максимально эффективного использования площади экрана(ов), АРМ НЕЙРОСС Видео позволяет скрыть панель, оставив сам слайдер для быстрого переключения, либо использовать полноэкранный режим. Вход в полноэкранный режим осуществляется с помощью кнопки , расположенной в блоке управления мультиэкранами [4] . Выход из полноэкранного режима осуществляется по кнопке Escape (Esc) клавиатуры.

Действия оператора

Переключение мультиэкранов

Мультиэкраны предназначены для просмотра видео от нескольких медиаисточников одновременно в одном окне. Предустановлено 7 простых мультиэкранов: 1х1, 2х2, 2х3, 3х2, 3х3, 3х4 и 4х4, параметры которых вы можете настроить для своего рабочего места самостоятельно, а также мультиэкраны, сформированные для вас администратором системы.

В процессе работы вы можете осуществлять переключение мультиэкранов с помощью следующих инструментов:

  1. Выбрать произвольный мультиэкран из раскрывающегося списка: список содержит 7 простых мультиэкранов 1х1, 2х2, 2х3, 3х2, 3х3, 3х4 и 4х4 и системные мультиэкраны, сформированные для вас администратором системы.
  2. Переключится на следующий по списку мультиэкран с помощью кнопки переключения : переключение осуществляется только по системным мультиэкранам, для выбора простого мультиэкрана используйте раскрывающийся список;
  3. Включить автоматическое переключение мультиэкранов с помощью кнопки : набор мультиэкранов, участвующих в автоматическом переключении, последовательность и временной интервал переключения задаётся администратором системы.

При первом запуске АРМ НЕЙРОСС Видео, после авторизации в приложении, вам понадобится назначить мультиэкран для основного и дополнительных окон видеонаблюдения. Для этого на каждом экране видео выберите из раскрывающегося списка мультиэкранов требуемый. Выбор будет сохранён в памяти браузера, и при последующих запусках повторять процедуру назначения мультиэкранов не потребуется, однако вы в любое время можете изменить выбор.

Изменение мультиэкранов

В процессе работы с АРМ Видео может потребоваться переназначить камеру ячейке мультиэкрана — вывести в конкретной ячейке мультиэкрана «живое» видео от другого медиаисточника или изменить сетку мультиэкрана (увеличить размер или объединить/разъединить несколько ячеек).

ВНИМАНИЕ

Изменения семи простых мультиэкранов: 1х1, 2х2, 2х3, 3х2, 3х3, 3х4 и 4х4 сохраняются в памяти приложения и доступны для всех операторов данного рабочего места. Изменения системных мультиэкранов имеют силу только в рамках текущей сессии и после повторной авторизации в приложении удаляются.


Переназначение камер ячейкам мультиэкрана

  1. Выберите ячейку мультиэкрана, для которой требуется переназначить камеру. Для этого нажмите левой клавишей мыши в области видео или в заголовке окна [6].
  2. Выберите новый медиаисточник из списка [1], если список очень велик, воспользуйтесь строкой поиска по имени и описанию медиаисточника.

Изменение сетки мультиэкрана

  1. Выберите мультиэкран, параметры которого требуется изменить.
  2. Выберите команду  Редактировать мультиэкран в служебном блоке [8] для перехода в режим редактирования.

    В режиме редактирования мультиэкрана, воспроизведение видео прекращается. В ячейках мультиэкранов отображаются стоп-кадры. При наличии заданий на запись, запись видеоархива продолжается в обычном режиме.

    Отобразятся кнопки управления мультиэкраном:

    1. При необходимости изменения размера ячейки нажмите в области двунаправленной стрелки  и потяните в требуемую сторону.
    2. Объединение ячеек мультиэкрана производится попарно: нажмите на кнопку  для объединения с ячейкой справа или на кнопку  для объединения с ячейкой снизу.

      Если ячейка сама является результатом объединения нескольких, и справа/снизу от неё расположено несколько ячеек, то в результате все ячейки будут объединены в одну. На примере ниже 6 ячеек объединены в одну: сначала были объединены три ячейки верней строки (первая со второй, затем сумма с третьей), затем было выполнено объединение с ячейками нижней строки.

    3. При необходимости разъединения объединённых ячеек, нажмите на кнопку Отменить объединение ячеек .

    4. После окончания процедуры формирования сетки мультиэкрана, назначьте камеры ячейкам мультиэкрана (см. подраздел Переназначение камер ячейкам мультиэкрана).

  3. Выберите команду  Отключить редактирование в служебном блоке [8], чтобы выйти из режима редактирования. Данные мультиэкрана будут сохранены в памяти приложения.

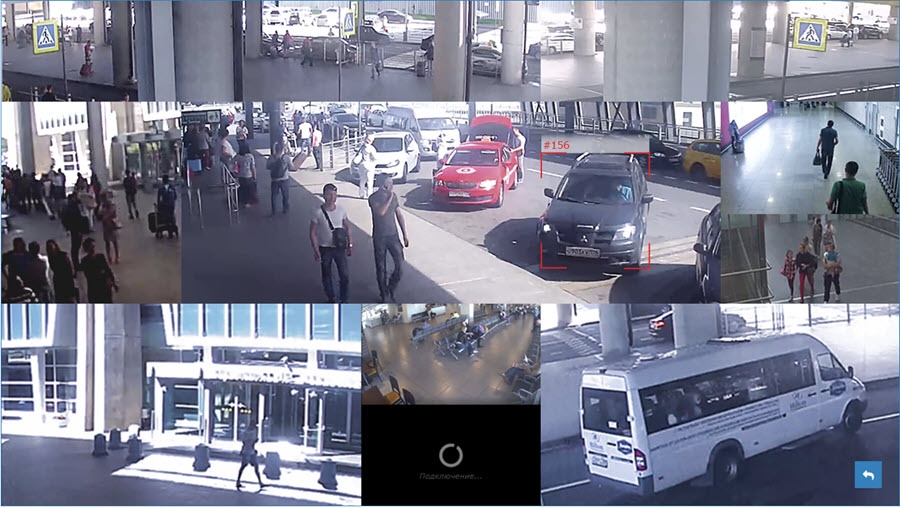

Переключение в полноэкранный режим

Чтобы раскрыть мультиэкран на весь экран монитора, нажмите на кнопку  Полноэкранный режим [4]. Для выхода нажмите на кнопку  или используйте клавишу Escape (Esc) клавиатуры. В полноэкранном режиме видеоданные занимают всю площадь монитора, скрываются все элементы управления.

В целях экономии экранного места без скрытия элементов управления, пользователю предоставляется несколько инструментов для увеличения области вывода видео:

  • Для увеличения площади основного экрана видео, предназначен слайдер скрытия панели управления [9*].
  • Раскрыть окно видео на весь экран монитора можно с помощью кнопки , расположенной в заголовке окна [6].

Переключение текущего режима «вписывания» видео в ячейку [2] также позволяет максимально эффективно использовать имеющуюся площадь.

PTZ-управление

Управление поворотным медиаисточником осуществляется с помощью физического USB пульта или виртуального джойстика. Права на управление телеметрией и возможность использования USB HID пульта управления настраивается администратором системы. Медиаисточники с возможностью PTZ-управления отмечены в списке [1] значком

Управление с помощью физического USB-джойстика

  1. Подключите USB-джойстик к компьютеру АРМ.
  2. В правом верхнем углу основного окна отобразится окно о готовности к работе.
  3. Выберите окно ячейку мультиэкрана с поворотной камерой, для этого щелкните левой клавишей мыши в области видеоизображения или в заголовке окна [6]. Вы также можете открыть поворотную камеру в произвольной ячейке мультиэкрана, выбрав её в списке медиаисточников [1].
  4. Используйте джойстик для управления.

В настоящее время поддержаны функции базового управления: поворот в любом направлении и изменение масштаба (зуммирование). В будущем список функций будет расширяться.

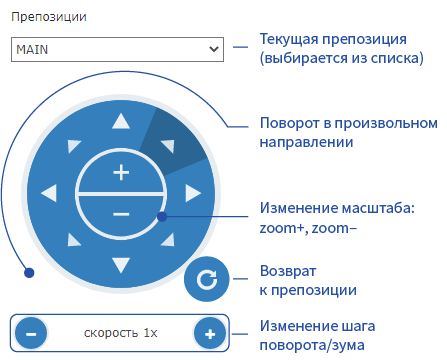

Управление с помощью виртуального джойстика

Виртуальный джойстик является инструментом программы и обеспечивает:

  • переключение между препозициями (функции создания/удаления препозиций предоставляются администратору системы [Настройка препозиций]),
  • масштабирование (зум, zoom) изображения,
  • поворот объектива камеры,
  • возврат к предустановленной позиции,
  • изменение скорости управления (размера шага поворота и масштабирования).

Порядок работы:

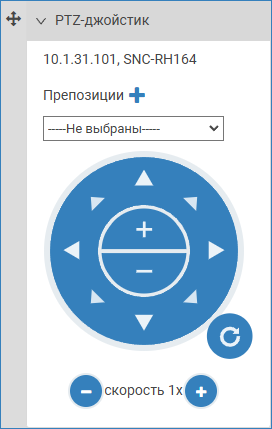

  1. Включите отображение виртуального джойстика [3]:
    1. Нажмите на кнопку В служебном блоке [8].
    2. В поле  PTZ-джойстик установите переключатель в положение Включено.
  2. Выберите окно ячейку мультиэкрана с поворотной камерой, для этого щелкните левой клавишей мыши в области видеоизображения или в заголовке окна [6]. Вы также можете открыть поворотную камеру в произвольной ячейке мультиэкрана, выбрав её в списке медиаисточников [1].

    Виртуальный джойстик активен, если медиаисточник оснащен устройством управления и оператор, под учётной записью которого выполнен вход в интерфейс, имеет права на управление телеметрией.

  3. Выделите ячейку мультиэкрана. Для этого щелкните левой клавишей мыши в окне видеоизображения или в заголовке окна [7].
  4. Для изменения области зрения камеры, воспользуйтесь кнопками поворота по вертикали, горизонтали и диагонали. При необходимости увеличения/уменьшения шага поворота, воспользуйтесь кнопками изменения скорости.
  5. Для приближения/отдаления изображения, воспользуйтесь кнопками зума. При необходимости увеличения/уменьшения шага зума, воспользуйтесь кнопками изменения скорости.
  6. Для сброса изменений воспользуйтесь кнопкой возврата к препозиции.

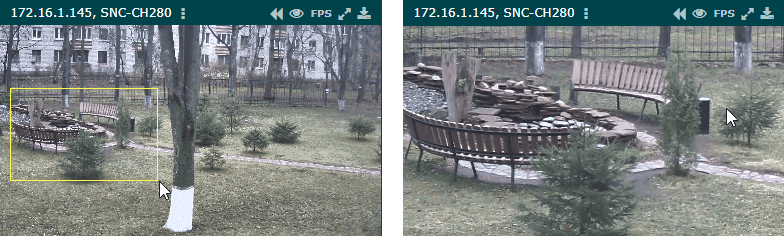

Цифровой зум

Окно видеонаблюдения позволяет использовать цифровое увеличение любой области видеонаблюдения.

  1. Выделите ячейку мультиэкрана. Для этого щелкните левой клавишей мыши в области видеоизображения или в заголовке окна [7].
  2. Для увеличения изображения с центром в какой-либо точке изображения, переведите указатель мыши в требуемую точку и прокрутите колёсико мыши вверх. Для возврата прокрутите колёсико мыши вниз.
  3. Для увеличения до выделенной области, задайте мышью соответствующий прямоугольник. Для этого нажмите левую клавишу мыши в углу воображаемого прямоугольника и, удерживания клавишу нажатой, перетащите указатель мыши по диагонали и отпустите левую клавишу. Для возврата прокрутите колёсико мыши вниз.
  4. Вы также можете использовать сочетания клавиш SHIFT+ЛКМ (щелчок левой клавишей мыши с зажатой клавишей SHIFT) для увеличения области изображения на один шаг и SHIFT+ПКМ (щелчок правой клавишей мыши с зажатой клавишей SHIFT) для уменьшения области изображения на один шаг. В этом случае увеличение производится относительно центра изображения, положение мыши при щелчке не учитывается.

Просмотр результатов работы видеоаналитики

Для просмотра рамок видеоаналитики необходимо:

  1. Выбрать профиль медиаисточника, на который настроена работа видеоаналитики:
    1. В заголовке окна видео нажать ;
    2. С помощью стрелок влево/вправо выбрать требуемый профиль; выйти из режима выбора профиля.
  2. Включить отображение результатов работы аналитики:
    1. В заголовке окна видеизображения нажать на кнопку  Включить отображение рамок видеоаналитики. При необходимости отображения правил – повторно щелкнуть по иконке.

Видеооткат

Система предоставляет возможность оперативного переключения на просмотр видеоархива за «последние» 5 минут. Интервал проигрывания видеоархива устанавливается автоматически.

  1. Нажмите на кнопку  Видеооткат, расположенную в заголовке окна видео. Будет выполнено автоматическое переключение в режим просмотра видеоархива и автоматически задан интервал проигрывания: [t — 5 минут,t], где t — текущее время.
  2. Нажмите на кнопку проигрывания видеоархива. Дополнительная информация представлена в разделе Видеоархив.
