Для просмотра архивных медиаданных, событий и результатов работы видеоаналитики, предназначен раздел Архивное видео приложения АРМ НЕЙРОСС Видео.

Переход к функционалу: АРМ НЕЙРОСС Видео > .

 Содержание:

Общие сведения

АРМ НЕЙРОСС Видео обеспечивает поиск видеорахива и «связанных» событий, воспроизведение и экспорт видеоданных, рамок аналитики. Обеспечивается просмотр архива в мультиэкране с нескольких камер одновременно, прокрутка, изменение скорости и направления воспроизведения без остановки проигрывания. отображение результатов работы видеоналитики. При воспроизведении в мультиэкране, на экране 1х1 и в полноэкранном режиме обеспечивается автоматическое переключение на профиль, наиболее близкий по разрешению к размерам ячейки (при наличии архива по нескольким профилям). Профиль для просмотра в мультиэкране также может быть жёстко задан в настройках мультиэкрана администратором системы безопасности.

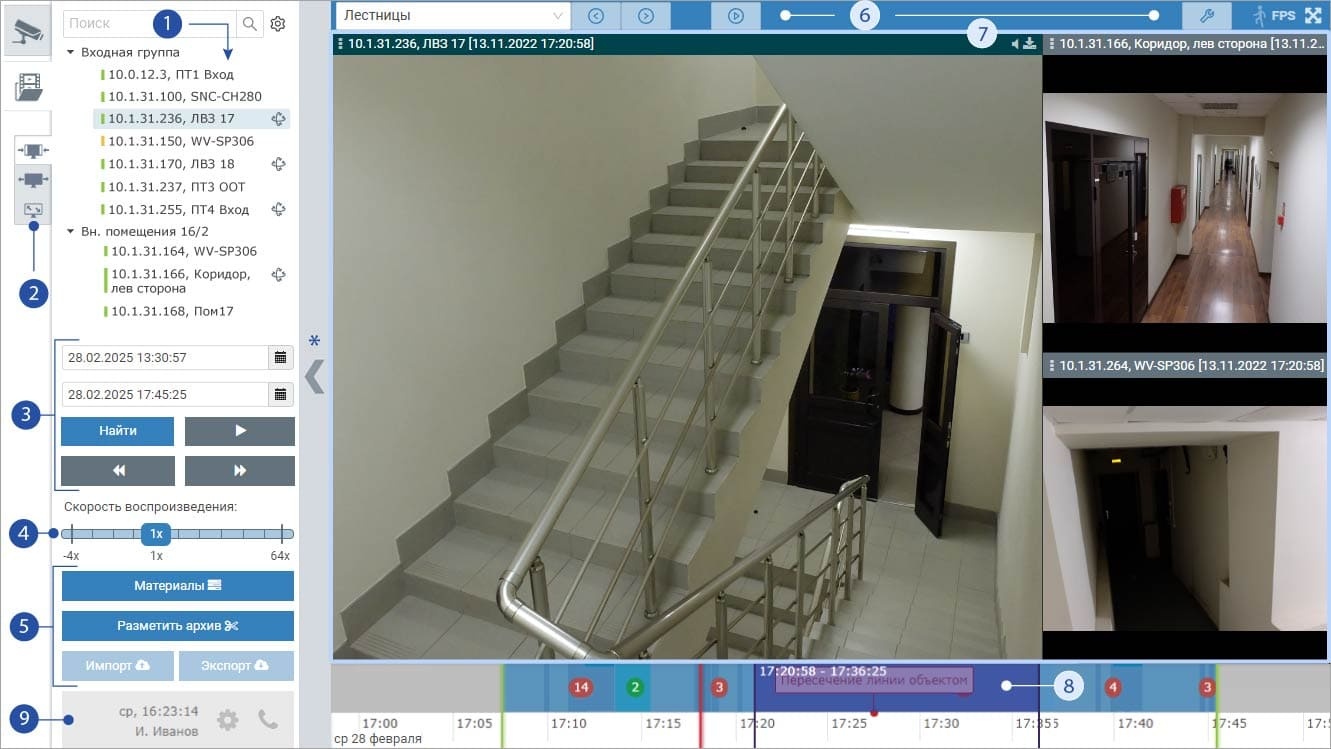

Окно раздела

  1. Список медиаисточников: отображается список доступных оператору медиаисточников; для каждого указывается:
    1. имя (например, 10.0.12.3) и описание (например, ПТ1, Вход);
    2. статус: норма, потеря связи, тревога).
    3. наличие локального видеоархива и его статус  (норма, ошибка записи: отображается в версии Платформы НЕЙРОСС младше 20.2.569);
    4. доступность PTZ-управления ;
      В заголовке списка расположена строка поиска по имени и описанию медиаисточника. Если список выходит за границы видимой области, обеспечивается прокрутка с помощью колесика мыши.
  2. Режим отображения видеоархива: меняет режим для всех мультиэкранов. Заданы три режима:

    ИконкаКомандаОписание

    Вписать видео в окно (fit)Без искажений, видео отображается полностью. Возможна потеря площади окна. При несовпадении пропорций видеопотока и окна видео, часть площади окна не используется.

    Заполнить окно видео (cover)

    Без искажений, возможна обрезка.
    Видео «вписывается» в окно без искажений. При несовпадении пропорций видеоархива и окна видео, часть видеоданных «обрезается».

     Растянуть видео по размеру окна (contain)Без потери площади экрана, видео отображается полностью, но возможны сильные искажения.
    При несовпадении пропорций видеоархива и окна видео, производится сжатие/растяжение видео по ширине и высоте окна.
  3. Проигрывание видеоархива: инструменты проигрывания видеоархива.

    ВидКомандаКомментарий

    Интервал проигрывания

    Выбор вы можете воспользоваться инструментом  Календарь или ввести время вручную в формате ДД.ММ.ГГГГ ЧЧ:ММ:СС.

    Кнопка НайтиПоиск видеоархиваЗапуск поиска видеоархива по указанному интервалу проигрывания.

     Воспроизвести

    Запуск проигрывания видеоархива. Кнопка доступна, если указан интервал проигрывания и ползунок проигрывателя на тайлайне установлен в области наличия видеоархива.

    На кадр назадИнструмент покадрового проигрывания. Перемещает ползунок проигрывания на 500 мс. назад.

    На кадр вперёдИнструмент покадрового проигрывания. Перемещает ползунок проигрывания на 500 мс. вперёд.


     По завершению установки границ временного интервала, нажмите на кнопку Найти для поиска видеоархива и событий за указанный промежуток времени. Затем нажмите на кнопку  Воспроизвести для запуска проигрывания видео.

  4. Скорость проигрывания видеоархива: переключение скорости осуществляется с помощью слайдера, доступно переключение прямо в процессе воспроизведения видеоархива. С версии 20.11 добавлена возможность выбора скорости -2x, -1x, 2x, 8x.

    Версия Платформы НЕЙРОССВнешний видКомментарий
    20.11 и более «свежие»

    Перечень доступных значений: -4x, -2x, -1x, 0.5x, 1x, 2x, 4x, 8x, 16x, 32x, 64x
    20.10 и предыдущие

    Перечень доступных значений: -4x, 0.5x, 1x, 4x, 16x, 32x, 64x
  5. Блок работы с видеоматериалами:

    ИконкаКомандаКомментарий

    МатериалыПросмотр списка подготовленных видеоматериалов с возможностью их сохранения в папку загрузок браузера.

    Разметить архивУстановка интервала экспорта. Задаётся перемещением ползунков на таймлайне.

    ЭкспортСохранение выбранного интервала видео в файл формата AVI или MKV для последующего скачивания и передачи.

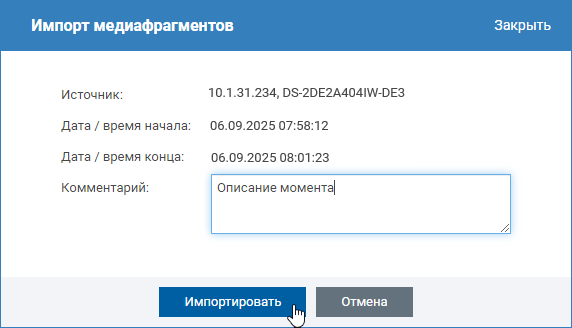

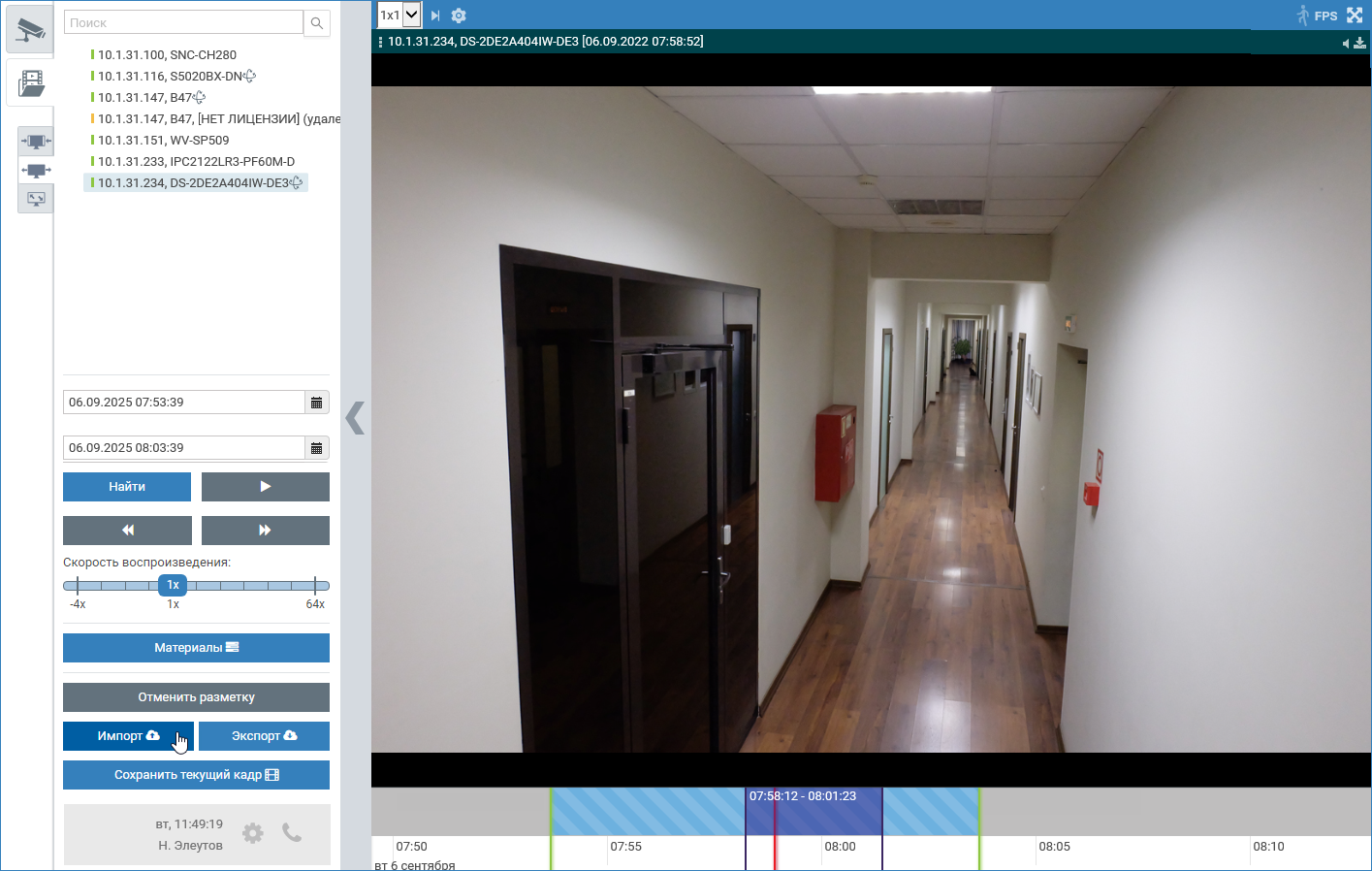

    ИмпортЗагрузка выбранного интервала видео с «внешнего» видеорегистратора на текущий сервер Платформа НЕЙРОСС. Предназначено для работы с окном видеонаблюдения в АРМ НЕЙРОСС Центр редакции PSIM [Обработка инцидентов].
  6. Управление мультиэкранами: блок переключения между предустановленными мультиэкранами; обеспечиваются следующие команды управления:

    ИконкаКомандаКомментарий

    [раскрывающийся список]
    Выбор мультиэкранаВыбор произвольного мультиэкрана из раскрывающегося списка. Список содержит 7 простых мультиэкранов: 1х1, 2х2, 2х3, 3х2, 3х3, 3х4, 4х4, а также системные мультиэкраны, сформированные администратором и разрешенные к использованию

    Следующий мультиэкранПереключение на следующий по списку мультиэкран. Порядок мультиэкранов в списке задаётся администратором системы. Переключение производится только между системными мультиэкранами.

    Отображение рамок аналитики

    Показывает результаты работы видеоаналитики. Обеспечивает три режима отображения:

    [не показывать] / [показывать рамки объектов] /  [показывать рамки объектов и правила (линии и области)]

    Смена режимов осуществляется циклически.

    ПРИМЕЧАНИЕ

    Ранее для вывода рамок видеоаналитики было необходимо, чтобы запись архива и работа видеоаналитики настраивалась по одному профилю камеры. С версии 20.9 Платформы НЕЙРОСС реализована запись видеопотока с одного профиля с наложением метаданных аналитики с другого профиля. Запись правил видеоаналитики не осуществляется.

    Включение отображения FPSОтображает текущую кадровую частоту (Frames per Second, число кадров в секунду).

    Полноэкранный режим«Раскрывает» мультиэкран на весь экран монитора.
  7. Окно видеоизображения (ячейка мультиэкрана): предназначено для отображения архивного видео от одного медиаисточника. Доступ к командам управления осуществляется с помощью кнопок, расположенных в заголовке окна. Обеспечиваются следующие команды управления:

    ИконкаКомандаКомментарий

    Включение/отключение звука

    Позволяет включить воспроизведение звука с камеры. Обеспечивает два режима отображения:
     — звук выключен,  — звук включен

    Сохранить текущий кадрОбеспечивает формирование и загрузку изображения (скриншота) текущего кадра в папку загрузок браузера.
  8. Лента времени (таймлайн, timeline): предназначена для проверки наличия видеоархива и связанных событий, установки границ интервала просмотра и точки старта воспроизведения.

    Инструменты ленты времени:

    ИнструментВидКомментарий
    Ползунки границ интервала времениЗелёные вертикальные полосы

    Обеспечивают изменение границ интервала времени путем захвата и перетаскивания указателем мыши. Являются альтернативой блока ввода интервала [3]. Однако при поиске отдалённых событий, во избежание продолжительного пролистывания ленты времени, рекомендуется сначала задать интервал с помощью инструмента Календарь [3], а уже затем откорректировать выделенный фрагмент ползунками.

    Ползунок точки воспроизведенияКрасная вертикальная полосаПо умолчанию, всегда установлен в начало заданного интервала, но его положение может в любой момент времени изменено путем захвата и перетаскивания указателем мыши, либо щелчком на ленте.
    Пролистывание ленты времениЛента времени является бесконечной. По ней можно передвигаться путем захвата в любой точке, не совпадающей с положением ползунков и перетаскивания указателя мыши.
    Изменение масштаба/«зум» ленты времени

    При просмотре видеоархива и событий за большой промежуток времени часто необходимо изменить масштаб ленты времени. Для этого следует установить указатель мыши в области ленты и прокрутить колесико мыши: вверх для увеличения, вниз — для уменьшения масштаба.


    Архив отображается синими блоками. При наличии нескольких архивов за одно и тоже время, блоки накладываются друг на друга, участок таймлайна имеет более темную окраску. Это возможно, если настроен комбинированный режим записи, например, —  по потоку с меньшим разрешением настроена непрерывная запись, а по потоку с бОльшим разрешением — запись по событиям. При проигрывании такого архива всегда воспроизводится поток с бОльшим разрешением, затем производится переключение на основной поток.
    Если архив был запрошен с другого видеорегистратора, то есть камера является «проксированной», блоки архива отображаются «полосатыми».

  9. Служебный блок: содержит следующий перечень команд:

    ИконкаКомандаКомментарий

    Завершить работуКоманда выхода из приложения, затем для закрытия окна видео нажмите сочетание клавиш ALT+F4.

    Сменить пользователяКоманда выхода из приложения c предложением аутентификации нового пользователя.

    PTZ-джойстик Команда отображения/скрытия программного PTZ-джойстика, позволяющего управлять поворотными камерами средствами АРМ

    НастройкиОграничение списка мультиэкранов и включение аппаратного PTZ-джойстика для управления поворотными камерами. Для настройки обратитесь к администратору системы.

    Редактировать мультиэкранПредоставляются средства редактирования мультиэкрана: изменение размеров / объединение / разбиение ячеек и «привязка» камер. Изменения системных мультиэкранов имеют силу только в рамках текущей сессии. Изменения простых мультиэкранов сохраняются в памяти приложения и доступны для всех операторов этого рабочего места.
  10. * Звёздочкой отмечен слайдер скрытия левой панели управления. С целью максимально эффективного использования площади экрана(ов), АРМ НЕЙРОСС Видео позволяет скрыть панель, оставив сам слайдер для быстрого переключения, либо использовать полноэкранный режим

Поиск видеоархива

  1. Запустите АРМ НЕЙРОСС Видео, авторизуйтесь в приложении. Нажмите на кнопку  для перехода к разделу Архивное видео.
  2. В списке медиаисточников [1] выберите тот, по которому требуется найти видеоархив, либо откройте требуемый мультиэкран.
  3. По умолчанию загружается видеорахив и события за последний час. Вы можете откорректировать интервал, перемещая ползунки границ интервала времени. Для удобства коррекции (уменьшения шага коррекции) используйте «зум» ленты времени. При поиске отдалённых событий, задайте интересующий вас интервал времени с помощью инструмента Календарь [3]: введите время с точностью до секунды вручную в формате DD.MM.YYYY HH:MM, например 01.01.2020 00:00, либо нажмите на кнопку  и укажите дату, затем нажмите на кнопку  и укажите время, см. рисунок ниже.

    Для поиска видеоархива и событий за заданный промежуток времени нажмите на кнопку Найти.

    При изменении интервала времени с помощью ползунков, загрузка данных осуществляется непосредственно после установки нового положения ползунка. По умолчанию, ползунок точки воспроизведения устанавливается в начало интервала. При необходимости перемещения левого ползунка, предварительно переместите ползунок точки воспроизведения.

Воспроизведение видеоархива

  1. Выполните поиск видеоархива.
  2. Нажмите на кнопку старта проигрывания видео Воспроизвести, расположенную в блоке [3].

    Если кнопка неактивна, значит за указанный временной промежуток видеоматериалы не найдены. Уточните параметры поиска.


  3. Для смены точки воспроизведения, щелкните левой клавиши мыши в любом месте выбранного интервала проигрывания, либо переместите красный ползунок.


Команды управления воспроизведением приведены в таблице ниже.

КомандаКомментарий
Включение/отключение отображения результатов работы видеоаналитики

Для отображения/скрытия рамок и правил видеоаналитики используйте кнопку переключения[6], расположенную в заголовке окна видеизображения.

Изменение скорости воспроизведения

Для смены скорости воспроизведения воспользуйтесь переключателем [4].

Воспроизведение звука

Для включения звука с камеры, нажмите на кнопку  в заголовке окна видео. Кнопка поменяет вид на . Если воспроизведение звука включено на нескольких камерах одновременно, звук воспроизводится только с «активной» камеры — камеры выбранной ячейки мультиэкрана.

Вы можете просмотреть видеоархив в мультиэкране с нескольких камер одновременно. Для этого откройте или настройте мультиэкран, задайте временной интервал и нажмите на кнопку Воспроизвести. Если для каких-то камер архива нет, соответствующие ячейки просто останутся тёмными.

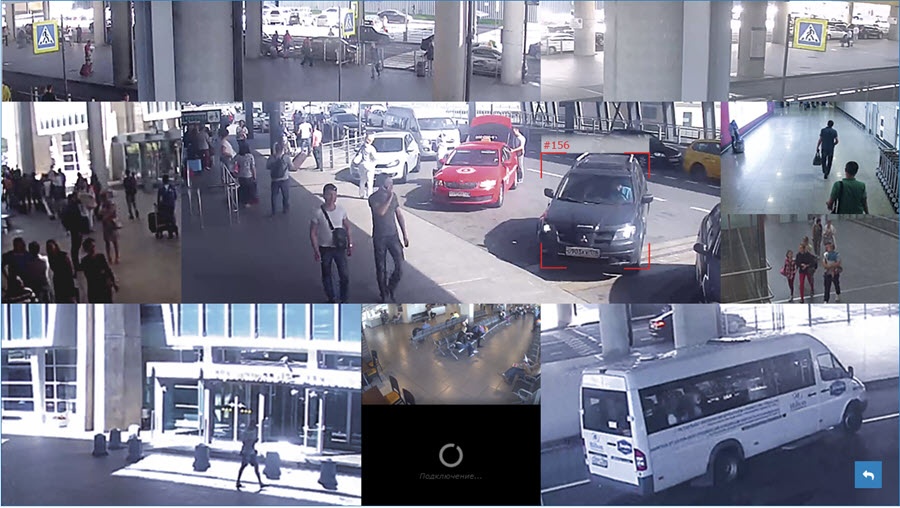

Переключение в полноэкранный режим

В целях экономии экранного места, пользователю предоставляется несколько инструментов для увеличения области вывода видео:

  1. Скрыть панель управления
    Чтобы свернуть или развернуть панель управления со списком медиаисточников, щелкните левой клавишей мыши в области слайдера [10*].

  2. Развернуть мультиэкран
    Вход в полноэкранный режим осуществляется с помощью кнопки Полноэкранный режим, расположенной в блоке управления мультиэкрами [4]. Для выхода из полноэкранного режима нажмите на кнопку , расположенную в нижнем правом углу экрана, или используйте клавишу Escape (Esc) клавиатуры.

Экспорт видеофрагмента

  1. Выполните поиск видеоархива.
  2. В пределах заданного интервала выделите экспортируемую область:
    1. Нажмите на кнопку Разметить архив. В пределах выбранного участка архива отобразится участок экспорта.
    2. Перетащите указателем мыши его границы согласно необходимости. Для проверки вы можете «проиграть» видеоархив.
  3. Нажмите на кнопку Экспорт

    Если кнопка экспорта неактивна, у Вас нет прав запуск задачи на экспорт. Обратитесь к администратору.

  4. В окне экспорта видеофрагментов:

    1. Задайте формат выходного файла: AVI или MKV.
    2. Введите, при необходимости, комментарий, он будет отображаться в субтитрах.
    3. Укажите, необходимо ли использовать время в субтитрах.
    4. Нажмите на кнопку Экспортировать.
  5. В окне Материалы отобразится новое задание на формирование видеофайла (см. подраздел Работа с материалами). В поле Статус вы можете отследить прогресс выполнения задания. По завершении формирования материалов нажмите на ссылку скачать в строке задачи, чтобы сохранить ZIP=архив с видеофайлами в папку загрузок браузера.

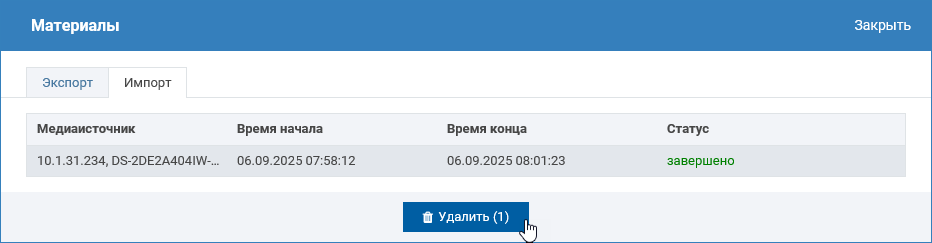

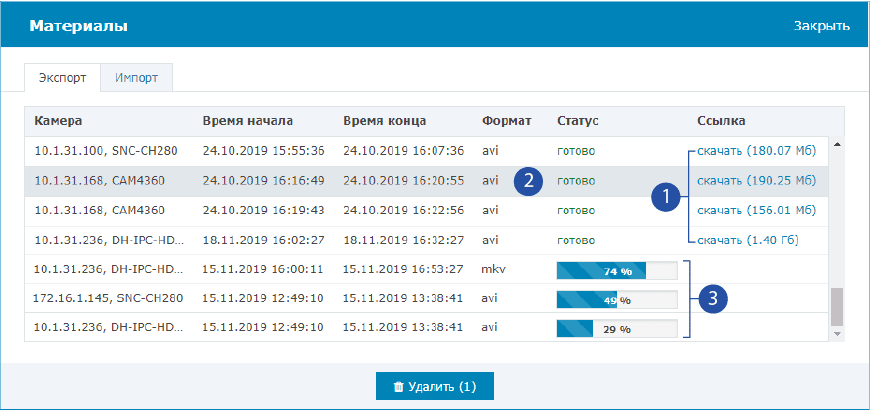

Работа с материалами

Окно Материалы позволяет просмотреть статус выполнения задач на запись, скачать материалы и удалить задания.

Окно отображается в процессе экспорта видеофрагмента, либо щелчком по кнопке Материалы в блоке [5].


  1. Загрузка видеофрагментов
    Чтобы загрузить подготовленные материалы по задаче в папку браузера нажмите на ссылку скачать. Материалы предоставляются в формате ZIP-архива. Если архив содержит несколько отдельных фрагментов, в архиве также будет несколько видеофайлов. Имя файла соответствует временному интервалу видеофрагмента YYYY-MM-DD_HH-MM-SS, например, 2019-11-19_10-46-49_-_2019-11-19_10-47-00_2.avi (цифра в конце означает порядковый номер материала). Для просмотра извлеките все файлы из архива.

    Если ссылки на скачивание материалов отсутствуют, у вас нет права на загрузку. Обратитесь к администратору.

  2. Удаление материалов
    В целях экономии дискового пространства рекомендуется удалять материалы с сервера системы. Для этого необходимо выделить задачу и нажать на кнопку Удалить. В
    ыделение / снятие выделения осуществляется щелчком левой клавиши мыши в строке задачи, можно выделить одновременно несколько задач на запись.

    Все подготовленные к экспорту видеоматериалы сохраняются на накопителях сервера Платформа НЕЙРОСС и могут храниться в течение продолжительного времени. Однако объём пространства под экспорт ограничен администратором системы. При заполнении всего выделенного пространства формирование новых материалов будет невозможно, задача на запись завершится ошибкой. Рекомендуется своевременно проводить очистку места под новые задачи.

  3. Просмотр статуса выполнения задачи
    Для активных задач отображается прогресс их выполнения. Указывается процентное соотношения записанного материала к объему всей задачи.
