Раздел Технологические входы предназначен для настройки параметров дискретных входов БОРЕЙ и подключенных к нему модулей М1/М3 [Справочник монтажника БОРЕЙ Н]. В разделе выполняется настройка параметров дискретных сигналов контроля технического состояния:
- источника питания — Неисправность питания,
- неисправности аккумуляторной батареи — Неисправность АКБ,
- датчика вскрытия корпуса прибора — Тампер.
Содержание:

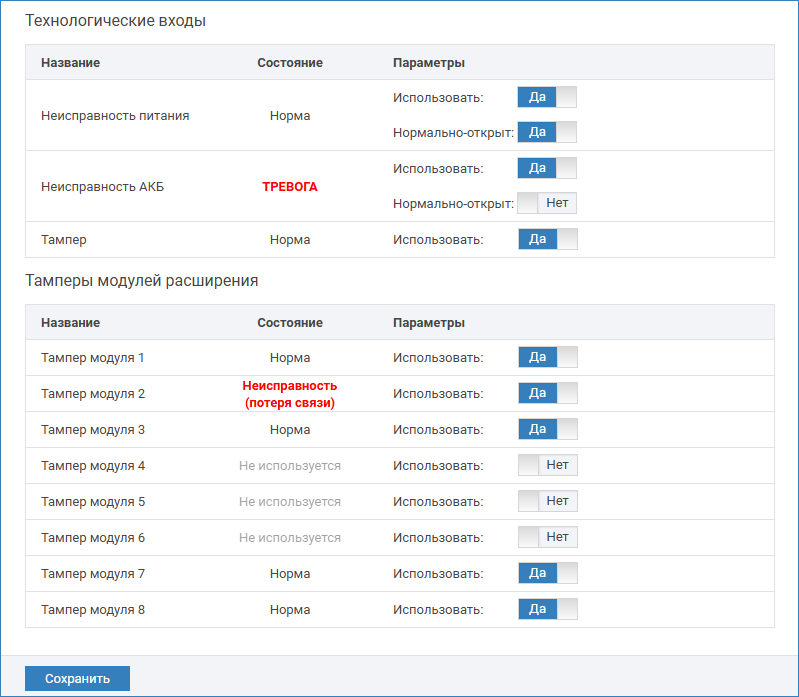

Окно раздела
Раздел содержит перечень технологических входов основного контроллера (БОРЕЙ), а также тамперов модулей М1/М3.
Задайте для каждого из технологических входов параметр активности входа согласно рекомендациям ниже.
- При необходимости контроля входа установите переключатель Использовать в положение Да;
- В поле Нормально открыт установите нормальное состояние входа. Если значение Да – вход нормально открыт (то есть в нормальном состоянии вход разомкнут), если значение Нет – нормально замкнут (в нормальном состоянии вход замкнут).
- Нажмите на кнопку Сохранить.
Неисправность питания (Вход PF/DI1)
Дискретный вход Неисправность питания предназначен для приёма сигнала о неисправности внешнего источника питания. В случае, если источник бесперебойного питания не используется или не выполняет функции контроля первичных источников питания, для предотвращения получения сообщений о неисправности, установите значение поля Использовать/Вход активен в значение Нет. Тогда его состояние не будет учитываться (всегда в состоянии [Норма]).
Неисправность аккумулятора (Вход AF/DI2)
Дискретный вход Неисправность АКБ предназначен для приёма сигнала о неисправности аккумуляторной батареи источника питания. В случае, если источник бесперебойного питания не используется или не выполняет функции контроля исправности аккумулятора, для предотвращения получения сообщений о неисправности аккумулятора, установите значение поля Использовать/Вход активен в значение Нет. Тогда его состояние не будет учитываться (всегда в состоянии [Норма]).
Тампер (Tamper)
Платы БОРЕЙ/М1/М3 оснащены датчиком вскрытия корпуса устройства (тампером). В случае, если контроль вскрытия корпуса проводить не требуется, установите значение поля Использовать/Вход активен в значение Нет. Тогда его состояние не будет учитываться (всегда в состоянии [Норма]).
