В данном разделе приведены сведения о дереве функциональных элементов НЕЙРОСС. Дерево элементов позволяет быстро найти элемент для настройки или размещения на плане.
С версии 20.40 Платформы НЕЙРОСС реализована возможность поиска не только по названию элемента в дереве, но также по набору меток и условию техобслуживания. Вы можете отобразить не только удовлетворяющие условию поиска элементы, но также их подветви в дереве (родительские и дочерние элементы) [Поиск элементов в дереве].
Что требуется?
Содержание:
Общие сведения
Обмен информацией об изменении состояния или передача команд управления в НЕЙРОСС обеспечивается в виде извещений о событиях между элементами НЕЙРОСС. Любая сущность в НЕЙРОСС, которая обладает определенным набором свойств и команд управления и может являться источником или получателем событий, представлена в виде функционального элемента. Для удобства настройки свойств элементов и их поиска все элементы размещаются в так называемом дереве элементов.
Все элементы в дереве «привязаны» к одному из узлов НЕЙРОСС: точки доступа «привязаны» к контроллеру доступа, а медиаисточники — к видеорегистратору. Элементы в дереве группируются в папки по типу, например, все точки доступа одного узла группируются в папку Точки доступа, все реле узла — в папку Выходы, планы Платформы НЕЙРОСС - в папку Планы и так далее.
Названия элементов
Каждый функциональный элемент в дереве имеет название по умолчанию, однако оно может быть изменено непосредственно в настройках элемента или на Платформе НЕЙРОСС.
| Тип названия | Где применяется | Комментарий |
|---|---|---|
| Название по умолчанию | На всех узлах сети НЕЙРОСС | Каждый функциональный элемент в НЕЙРОСС имеет название, заданное по умолчанию. Оно видно в дереве элементов всех узлов Платформа НЕЙРОСС / ДеВизор, находящихся в одной сети. |
| «Пользовательское» название в конфигурации элемента | На всех узлах сети НЕЙРОСС | Названия некоторых функциональных элементов могут быть измены непосредственно в настройках элемента. Например, название точек доступа и БОРЕЙ и модулей М1, М3. После вычитывания конфигурации из контроллера [Обновление конфигурации узлов], новое будет отображаться в дереве элементов и на планах АРМ Центр узлов Платформа НЕЙРОСС / ДеВизор, находящихся в одной сети. |
| Название элемента только для узла Платформа НЕЙРОСС | Только на том узле Платформа НЕЙРОСС, на котором выполнена смена имени | Названия всех функциональных элементов: точек доступа, разделов сигнализации, камер и проч, могут быть изменены средствами вкладки Элементы [Свойства элементов]. При этом новое имя будет отображаться в дереве элементов и АРМ Центр только на текущем узле Платформа НЕЙРОСС, и будет «затёрто» после повторного вычитывания конфигурации узла — «владельца» элемента (в том числе, — из самого себя). |
Окно дерева элементов

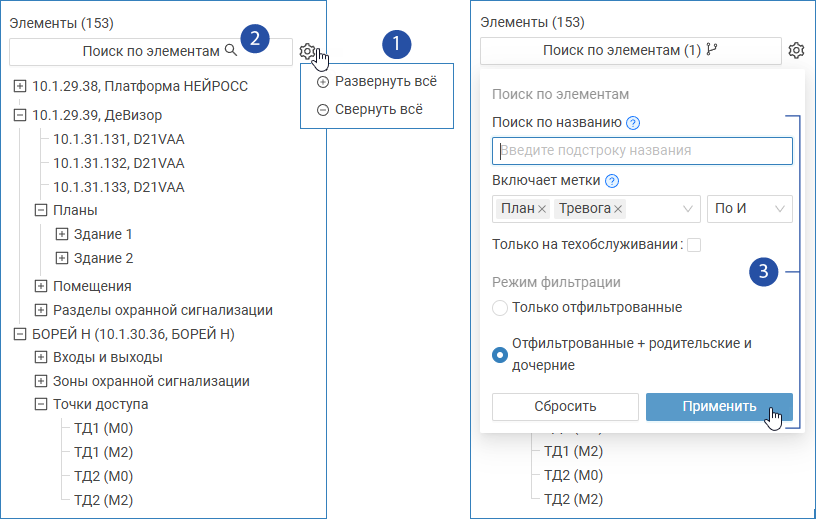

Пример дерева элементов с версии 20.40 Платформы НЕЙРОСС
Кнопка перехода к командам Свернуть всё / Развернуть всё — команды управления деревом элементов; обычно в дереве элементов очень много элементов, поэтому дерево по умолчанию свёрнуто (отображаются только сетевые узлы); наведите указатель мыши на иконку
и выполните требуемую команду.Команда Комментарий Развернуть всё Развернуть всё дерево элементов. Будут раскрыты все ветви дерева и отображены все элементы в дереве Свернуть всё Свернуть дерево. Все элементы, кроме сетевых узлов, будут скрыты (состояние по умолчанию). - Поиск по элементам — кнопка перехода к поиску по элементам [3] [Поиск элементов в дереве].
Расположение элементов в дереве
Элементы в дереве группируются по узлам — «владельцам» элементов, далее по назначению и типу элемента.
ВАЖНО
«Общие» ресурсы НЕЙРОСС, такие как разделы сигнализации в дереве элементов всегда «принадлежат» текущему узлу (узлу, с IP-адреса которого выполнен вход в интерфейс).
Платформа НЕЙРОСС
| Тип элемента | Расположение | Комментарий |
|---|---|---|

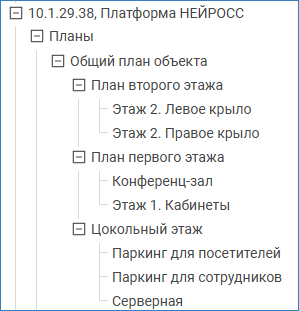

План, Помещение | В папке Планы и Помещения текущего узла
| Планы помещаются в папку Планы узла Платформа НЕЙРОСС, иерархия планов сохраняется. Помещения помещаются в папку Помещения. Планы и помещения настраиваются на каждом узле независимо и «принадлежат» только текущему узлу. Они также являются функциональными элементами, могут наноситься на другие планы для мониторинга и управления. При управлении планами и помещениями поддерживается их иерархия: команда управления, выполненная над элементом, также передаётся и всем дочерним элементам. При вычитывании планов других узлов, они используются только для просмотра состояний [Публикация планов в сеть НЕЙРОСС]. ВАЖНО В текущей реализации элементы ITRIUM недоступны к групповому управлению посредством элемента типа План или Помещение. Управление такими элементами осуществляется напрямую через иконку элемента. |

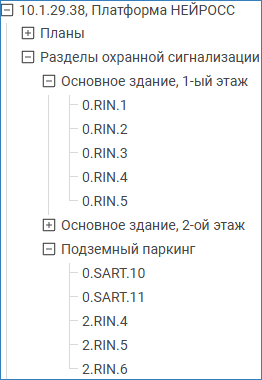

| Разделы сигнализации | В папке Разделы охранной сигнализации текущего узла.
| Разделы сигнализации помещаются в папку Разделы охранной сигнализации «текущего» узла Платформа НЕЙРОСС. Разделы охранной сигнализации являются общим ресурсом, загружаются во все узлы сети, но в дереве элементов являются дочерними элементами текущего узла Платформа НЕЙРОСС (узла, с которого выполнен вход в интерфейс). Вы можете нанести на план разделы и осуществлять управление разделами. При необходимости отдельного управления зонами охранной сигнализации, нанесите на план непосредственно элемент зоны. ВАЖНО С версии 20.13 Платформы НЕЙРОСС элементы Зона охранной сигнализации являются дочерними элементами «своего раздела». В предыдущих версиях элемент зоны всегда располагался в дереве элементов контроллера БОРЕЙ. |
| Медиаисточник | ONVIF-видеорегистраторы и камеры отображаются в качестве отдельных узлов.
| НЕЙРОСС Медиаисточники («проксированные» через другой узел НЕЙРОСС видеорегистраторы и камеры) отображаются в качестве дочерних к «своему» узлу Платформа НЕЙРОСС/Девизор. RTSP-камеры всегда помещаются в качестве дочерних к «своему» узлу Платформа НЕЙРОСС/Девизор. ONVIF-камеры и кодеры, добавленные непосредственно на текущий узел средствами раздела Сеть [Добавление ONVIF IP-камер, кодеров], отображаются в качестве отдельных узлов. |
Контроллер БОРЕЙ
| Тип элемента | Расположение | Комментарий |
|---|---|---|
| Точка доступа | В папке Точки доступа контроллера БОРЕЙ
| Элементы всех точек доступа БОРЕЙ (физически расположенных на плате БОРЕЙ, модулях М1 или М3) помещаются в папку Точки доступа, дочерней к соответствующему узлу БОРЕЙ. В скобках указан адрес модуля. |
| Зоны охранной сигнализации |
| Элементы всех охранных зон БОРЕЙ (физически расположенных на платах БОРЕЙ, AM-06, М1, М3) помещаются в папку Зоны охранной сигнализации, дочерней к соответствующему узлу БОРЕЙ. Название зон БОРЕЙ, М1, М3: [адрес модуля на шине CAN].RIN.[адрес зоны] Пример: Название зон AM-06: 0.SART.[адрес зоны] ВАЖНО С версии 20.13 Платформы НЕЙРОСС после добавления зоны сигнализации в раздел, элемент зоны более не отображаются в папке зон БОРЕЙ, он «перемещается» в папку «своего» раздела. Если папка зон пустая, значит все зоны контроллера включены в раздел. Если отображаются не все зоны, значит часть зон добавлена в разделы, остались только «свободные» зоны. Сразу после вычитывания конфигурации контроллера [Обновление конфигурации узлов] может понадобиться до 2-х минут для «переноса» элементов зон к «своим» разделами. |
| Реле управления | В папке Входы и Выходы > Выходы контроллера БОРЕЙ
| Элементы всех реле (физически расположенных на платах БОРЕЙ, AM-06, М1, М3) помещаются в папку Выходы, которая является дочерней к папке Входы и Выходы соответствующего узла БОРЕЙ. Название реле БОРЕЙ, М1, М3: Реле [адрес модуля на шине CAN].[адрес реле] Пример: Название реле AM-06: Реле SART 0.[адрес реле] |
| Технологические входы | В папке Технологические входы контроллера БОРЕЙ
| Элементы входа неисправности питания и аккумулятора, расположенных на плате БОРЕЙ, а также датчиков вскрытия корпуса БОРЕЙ, М1, М3 помещаются в папку Технологические входы, которая является дочерней к папке Входы и Выходы соответствующего узла БОРЕЙ. Для датчиков вскрытия модулей М1, М3 адрес модуля указывается в скобках: «(2.Tamper)» |
