Данный раздел позволяет сформировать список ONVIF/RTSP- и НЕЙРОСС-медиаисточников для использования в приложениях Платформы НЕЙРОСС и доступен только для узлов данного типа.
Вам потребуется
Составить список медиаисточников, задать параметры авторизации, определить список профилей, подумать, требуется ли передавать видеопоток («проксировать» камеру) на другие узлы НЕЙРОСС, сформировать дерево папок и распределить медиаисточники по папкам. Полный перечень задач по настройке системы видеонаблюдения приведён в разделе [Настройка функций видеонаблюдения].
Содержание:
Общие сведения
Медиаисточники предназначены для просмотра «живого» видео, записи видеоархивов, работы видеоналитики и тревожных видеоэкранов. В качестве медиаисточников в сети НЕЙРОСС могут выступать:
| Вид | Комментарий |
|---|---|
| ONVIF/RTSP-медиаисточники | ONVIF-медиаисточники: IP-камеры, IP-кодеры, видеорегистраторы и системы видеонаблюдения других производителей, поддерживающие основные спецификации ONVIF: Profile S (для камер) / Profile G (для видеосистем) / Profile A (для видеоаналитики); RTSP-медиаисточники: IP-камеры, работающие по протоколу RTP/RTSP. |
| НЕЙРОСС-медиаисточники | Каналы видеорегистраторов НЕЙРОСС: видеорегистраторов ДеВизор, других узлов Платформа НЕЙРОСС, ITRIUM/ПАК Интеграция, — «проксированные» медиаканалы видеорегистраторов. |
Список медиаисточников формируется на основе доступных в сети устройств, способных выступать в качестве источников медиаданных.
В крупных системах видеонаблюдения с большим количеством камер во избежание создания нескольких потоков запросов к одной камере (и использования нескольких лицензий, соответственно) рекомендуется использовать несколько видеорегистраторов (узлов Платформа НЕЙРОСС) и «проксировать» запросы к камере: подключать камеру как ONVIF/RTSP только к одному видеорегистратору, а на других узлах НЕЙРОСС запрашивать «живое» видео, видеоархив и видеоаналитику камер не напрямую, а используя видеорегистратор как прокси-сервер.
НЕЙРОСС-медиаисточники являются внутренними медиаканалами сети НЕЙРОСС, их использование в других НЕЙРОСС-узлах не лицензируется. Лицензия запрашивается только на «первичном» видеорегистраторе НЕЙРОСС.
Лицензирование
Количество медиаканалов в текущей лицензии Платформы НЕЙРОСС можно уточнить в параметрах лицензии [Основные настройки и Управление]. Средствами раздела Медиаисточники вы можете задать перечень медиаисточников для использования в приложениях НЕЙРОСС.
НЕЙРОСС-медиаисточники («проксированные» медиаканалы видеорегистраторов Платформа НЕЙРОСС, ITRIUM, ПАК Интеграция) добавляются автоматические и не учитываются при подсчёте «используемых» лицензий.
В процессе добавления ONVIF/RTSP-медиаисточников ведётся подсчёт количества использованных лицензий. Пользователь в любой момент времени может проверить число свободных лицензий, а также поменять лицензированный медиаисточник на другой. При этом «живое» видео и видеозапись более не лицензированного медиаисточника останавливается, но видеоархив не удаляется.
Медиаисточники сверх лимита лицензии помечаются «зачеркнутыми» и недоступны в программах просмотра видео.
Окно раздела
- Панель управления: кнопки Добавить ONVIF/RTSP-медиаисточник (функционал зависит от текущей вкладки), Перезагрузить узел НЕЙРОСС / ONVIF-камеру, Обновить ONVIF-профили медиаисточников, Удалить узел со всеми медиаисточниками;
- Вкладки:
- Вкладка ONVIF предназначена для работы с ONVIF и НЕЙРОСС-медиаисточниками;
- Вкладка RTSP предназначена для работы с RTSP-камерами;
- Вкладка Папки медиаисточников предназначена для создания папок и распределения медиаисточников по ним (один медаисточник может принадлежать только одной папке);
- Вкладка Фотовидеофиксация ТС предназначена для настройки связи медиаисточников с каналами фотовидеофиксации транспортных средств для обеспечения доступа автотранспорта на основе результатов распознавания госномера.
- Список узлов НЕЙРОСС и ONVIF-медиаисточников, поле поиска по узлам и медиаисточникам;

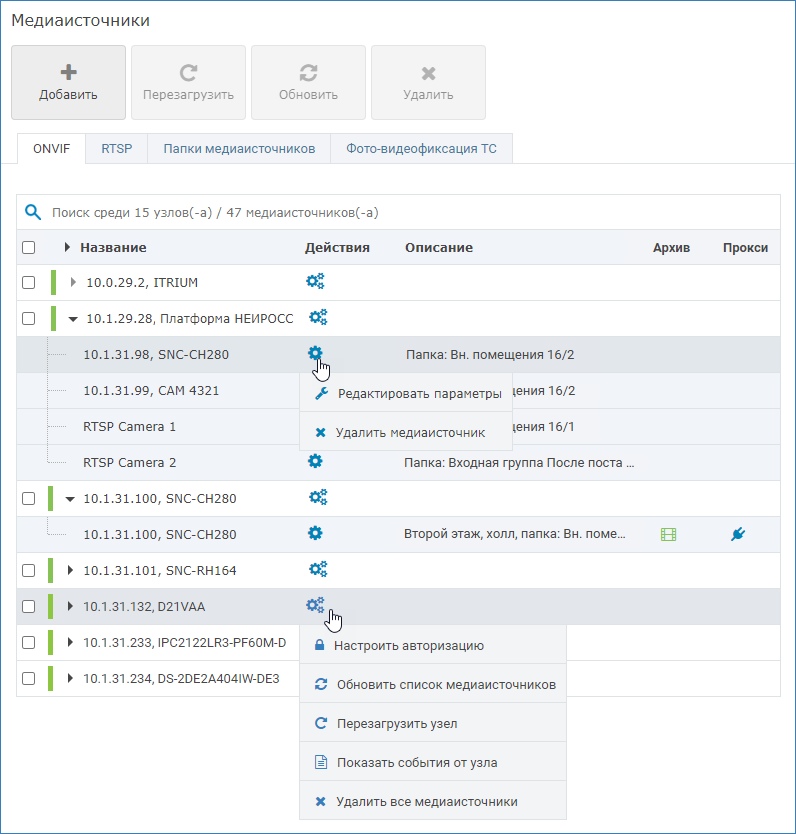

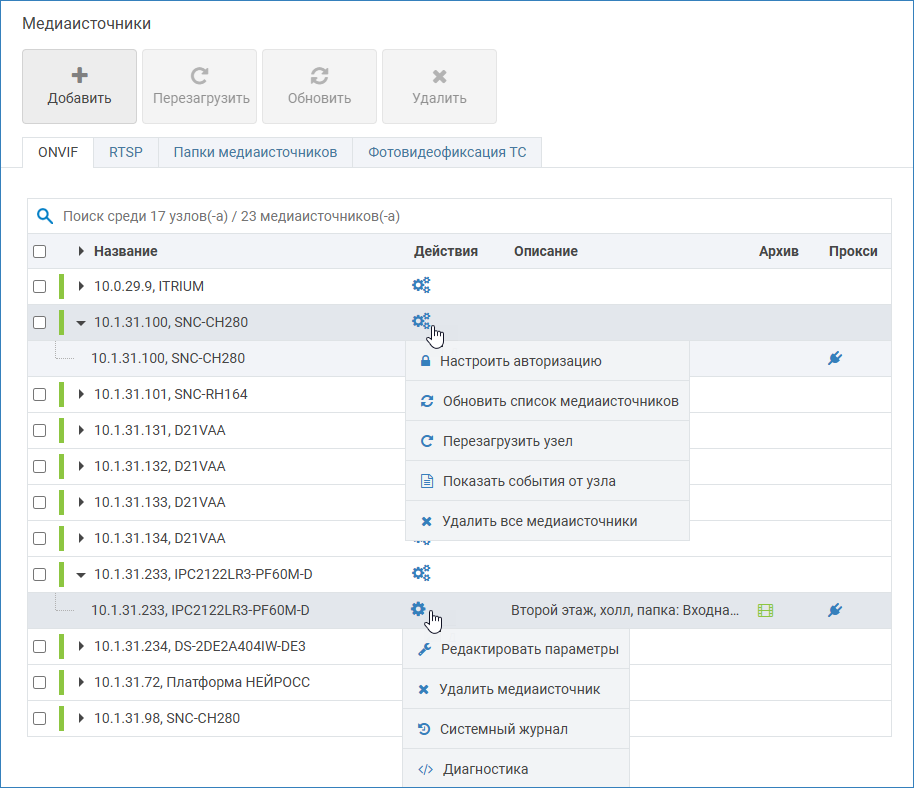

Меню команд узла
Команда Комментарий Настроить авторизацию ONVIF-узлы для доступа к медиапотокам требуют авторизации ONVIF-пользователя. НЕЙРОСС проверяет доступность узла по стандартным паролям admin/admin и прочее. Некоторые производители камер требуют отдельно создать ONVIF-пользователя и указать данные авторизации. В этом случае введите требуемые данные. Обновить список медиаисточников Если настройка профилей камеры или списка «проксированных» медиаканалов узлов НЕЙРОСС осуществлялась после добавления узлов в список раздела Сеть, используйте команду для обновления данных. Перезагрузить узел Команда позволяет выполнить удалённую перезагрузку камеры. Если камера «сбоит» или недоступна, выполните перезагрузку. Показать события от узла «Живой» журнал ONVIF-событий от узла. Позволяет проверить в реальном времени факт получения событий от камеры, например, — событий видеоаналитики, если камера поддерживает собственную видеоналитику. Используется для целей отладки.
Удалить все медиаисточники Удалить все медиаисточники узла и освободить лицензии. Вы также можете удалить медиаисточники выборочно, воспользовавшись командой из меню медиаисточника [5]. Меню команд медиаисточника:
Команда Комментарий Редактировать параметры Настроить название, профили и дополнительные параметры медиаисточника [Настройка ONVIF-медиаисточников]. Удалить медиаисточник Удалить медиаисточник из списка используемых и освободить лицензию.
ONVIF
Добавление НЕЙРОСС-медиаисточников
НЕЙРОСС-узлы и их «проксированные» медиаканалы (каналы видеорегистраторов ДеВизор или ITRIUM Видео) добавляются в список медиаисточников автоматически (при наличии узла в списке раздела Сеть). Их использование не лицензируется. И
На вкладке ONVIF вы можете отредактировать список медиаисточников и настроить параметры. Процедура настройки НЕЙРОСС и ONVIF-медиаисточников аналогична и приведена в подразделе [Добавление ONVIF-медиаисточников].
Добавление ONVIF-медиаисточников
Для добавления и настройки ONVIF-медиаисточников предназначена вкладка ONVIF.
ONVIF-медиаисточники добавляются только вручную, так как каждый источник будет занимать единицу лицензии. Если ONVIF-медиаисточник уже добавлен в другой узел НЕЙРОСС, например, — на видеорегистратор ДеВизор, — настройте на видеорегистраторе «проксирование» медиаисточника, а затем добавьте этот медиаисточник на целевой узел как НЕЙРОСС-медиаисточник.
На вкладке ONVIF нажмите на кнопку Добавить панели управления. Отобразится окно со списком ONVIF-медиаисточников и узлов НЕЙРОСС, доступных в разделе Сеть:
[1] Информация по количеству выбранных по добавлению медиаисточников, число затраченных лицензий и число свободных по лицензии;
[2] Поле поиска по узлам и медиаисточникам;
[3] Кнопки Выбрать все медиаисточники, Раскрыть список медиаисточников всех узлов;
[4] Кнопка Обновить список медиаисточников.
Если настройка профилей камеры или списка «проксированных» медиаканалов узлов НЕЙРОСС осуществлялась после добавления узлов в список раздела Сеть, обновите список медиаисточников. Для этого в строке узла нажмите на кнопку
.
Для добавления медиаисточника:
- Выберите требуемые медиаисточники.
- Нажмите на кнопку Добавить.
Настройте авторизацию и другие параметры медиаисточника, обязательно проверьте качество отображения видеопотока [Настройка ONVIF-медиаисточников].
Настройка ONVIF-медиаисточников
Настройка авторизации
ONVIF-узлы для доступа к медиапотокам требуют авторизации ONVIF-пользователя. НЕЙРОСС проверяет доступность узла по стандартным паролям admin/admin и прочее. Некоторые производители камер требуют отдельно создать ONVIF-пользователя и указать данные авторизации. Действие аналогично вводу данных авторизации при обнаружении узлов в разделе Сеть. Запрашивается имя и пароль пользователя для авторизации по ONVIF. Команда может использоваться при смене на узле параметров аутентификации.
Для редактирования данных авторизации ONVIF-узла:
- На вкладке ONVIF откройте меню команд узла [4]: нажмите на кнопку
в строке узла и выберите команду Настроить авторизацию. - В отобразившемся окне введите данные авторизации, сохраните изменения.
Параметры ONVIF-медиаисточников
Для редактирования параметров ONVIF-медиаисточника:
- На вкладке ONVIF раскройте список медиаисточников узла.
- Откройте меню команд медиаисточника [5]: нажмите на кнопку
в строке медиаисточника и выберите команду Редактировать параметры. - Задайте параметры медиаисточника согласно таблице ниже.
- Нажмите на кнопку Сохранить на каждой вкладке окна независимо.
- Для целей тестирования правильности настроек нажмите на кнопку Открыть в видеоклиенте. По нажатию кнопки в новом окне будет открыто приложение АРМ НЕЙРОСС Видео.
- Закройте окно редактирования параметров.
| Параметр | Комментарий |
|---|---|
| Вкладка Общие настройки | |
| Название | Информационное поле. Данные отображаются в списке медиаисточников в программах просмотра видео. |
| Описание | Информационное поле. Данные отображаются в списке медиаисточников в программах просмотра видео. |
| Профили | Параметры профилей медиаисточника. Данный перечень профилей используется при выборе наиболее подходящего размеру окна видеонаблюдения. Если профиль не должен отображаться при просмотре «живого» видео в видеоклиенте, отключите его. Он не будет показываться в АРМ Видео, АРМ Центр и других пользовательских программах отображения «живого» видео, но может использоваться в задачах аналитики, записи видео и просмотре архивов. Чтобы проверить список и работоспособность профилей в программах просмотра видео, нажмите на кнопку Открыть в видеоклиенте и последовательно переключитесь на каждый профиль [«Живое» видео]. Чтобы выключить профиль, в поле Команда Обновить предназначена для запуска процедуры перевычитывания профилей из ONVIF-узла. Ссылки RTSP/HTTP предоставляются для копирования и внешней интеграции. |
| Папка | Папка медиаисточника. Информационное поле. Создание дерева папок и назначение папки медиаисточнику осуществляется на вкладке [Папки медиаисточников]. |
| Прокси | В режиме прокси регистратор будет предоставлять доступ к данному медиаисточнику, проксируя поступающие к нему по стандартизованному протоколу запросы к целевому узлу. Если требуется предоставить доступ к медиаданным на другом узле Платформа НЕЙРОСС, в поле Режим прокси установите значение Да. |
| Использовать RTSP Ping | При просмотре «живого» видео с некоторых камер может периодически, через равные промежутки времени, наблюдаться проблема потери связи с камерой с последующим переподключением. В этом случае необходимо, чтобы программа видеонаблюдения посылала команду GET_PARAMETER с интервалом, равным половине времени жизни сессии (1 минута, если в настройках камеры не указано иного). Предугадать такое поведение камеры сложно, так как в документации часто не указаны данные требования. Установите значение в Да, если при подключении к камере наблюдаете произвольное отключение через некоторое время. В остальных случаях не используйте настройку, могут появиться разрывы связи. |
| Вкладка Дополнительно | |
| Использовать TCP | По умолчанию, используется протокол UDP, однако некоторые камеры работают по этому протоколу некорректно. Если наблюдаются проблемы с просмотром видеоархива с локальной машины или удалённо с другого видеорегистратора, назначьте использование протокола RTSP/TCP. Для этого установите значение в Да. |
| Предсказывать время кадров | При использовании на камере функции динамического выбора группы изображений (GOP) происходит динамическая регулировка интервала между I-кадрами исходя из общей интенсивности движения в пределах сцены. На I-кадрах фиксируется вся сцена, и их объем обычно больше, чем у P-кадров, которые содержат только информацию об изменении текущего кадра по сравнению с предыдущим. По умолчанию в Платформе НЕЙРОСС для ONVIF-медиаисточников используется механизм сглаживания видеоархива во избежании затормаживания при несоответствии FSP и межкадрового интервала видео, имеющегося в архиве (возникают при задержках кодирования, ошибке в софте со стороны камеры при назначении временных меток). При сглаживании, время следующего опорного кадра рассчитывается по реальному времени последнего кадра с добавлением среднего значения межкадрового интервала, рассчитанного на основе данных предыдущего GOP. Данный механизм предназначен для уточнения меток времени для GOP постоянной длительности. Если камера выдаёт поток с плавающим по времени GOP, и в режиме просмотра вы наблюдаете задержки и перескакивания, установите значение в Нет. |
RTSP
Добавление RTSP-медиаисточников
Для добавления и настройки RTSP-камер предназначена вкладка RTSP.
- На вкладке RTSP нажмите на кнопку Добавить.
В новом окне задайте параметры камеры.
В режиме прокси регистратор будет предоставлять доступ к данному медиаисточнику, проксируя поступающие к нему по стандартизованному протоколу запросы к целевому узлу. Если требуется предоставить доступ к медиаданным на другом узле Платформа НЕЙРОСС, в поле Режим прокси установите значение Да.
- Нажмите на кнопку Сохранить.
- Дождитесь сообщения об успешном добавлении.
- Нажмите на кнопку Закрыть. Новая камера добавится в список камер.
ПОДСКАЗКА
Количество не НЕЙРОСС-медиаисточников ограничивается параметрами лицензии. При превышении лимита лицензии, новые камеры помечаются как не имеющие лицензии.
Настройка RTSP-медиаисточников (в т.ч. добавление профилей)
Для редактирования параметров RTSP-камеры:
- Перейдите к вкладке RTSP.
- Нажмите на кнопку в строке медиаисточника, параметры которого требуется отредактировать, выберите Редактировать параметры [4].
- Задайте параметры медиаисточника согласно описанию ниже.
- Нажмите на кнопку Сохранить на каждой вкладке окна независимо.
- Для целей тестирования правильности настроек нажмите на кнопку Открыть в видеоклиенте. По нажатию кнопки в новом окне будет открыто приложение АРМ НЕЙРОСС Видео.
- Закройте окно редактирования параметров.
| Параметр | Комментарий |
|---|---|
| Вкладка Общие настройки | |
| Название | Информационное поле. Данные отображаются в списке медиаисточников в программах просмотра видео. |
| Описание | Информационное поле. Данные отображаются в списке медиаисточников в программах просмотра видео. |
| Профили | Параметры профилей медиаисточника. Данный перечень профилей используется при выборе наиболее подходящего размеру окна видеонаблюдения. Если профиль не должен отображаться при просмотре «живого» видео в видеоклиенте, отключите его. Он не будет показываться в АРМ Видео, АРМ Центр и других пользовательских программах отображения «живого» видео, но может использоваться в задачах аналитики, записи видео и просмотре архивов. Чтобы проверить список и работоспособность профилей в программах просмотра видео, нажмите на кнопку Открыть в видеоклиенте, последовательно переключитесь на каждый не выключенный профиль [«Живое» видео]. Чтобы выключить профиль, в поле Команда Обновить предназначена для запуска процедуры перевычитывания профилей, настроенных на вкладке Конфигурация профилей. |
| Папка | Папка медиаисточника. Информационное поле. Создание дерева папок и назначение папки медиаисточнику осуществляется на вкладке [Папки медиаисточников]. |
| Вкладка Конфигурация профилей | |
| Список профилей | Параметры профилей медиаисточника; При необходимости изменения/добавления профиля, перейдите к вкладке Конфигурация профилей.
|
| Вкладка Дополнительно | |
| Использовать RTSP Ping | При просмотре «живого» видео с некоторых камер может периодически, через равные промежутки времени, наблюдаться проблема потери связи с камерой с последующим переподключением. В этом случае необходимо, чтобы программа видеонаблюдения посылала команду GET_PARAMETER с интервалом, равным половине времени жизни сессии (1 минута, если в настройках камеры не указано иного). Предугадать такое поведение камеры сложно, так как в документации часто не указаны данные требования. Установите значение в Да, если при подключении к камере наблюдаете произвольное отключение через некоторое время. В остальных случаях не используйте настройку, могут появиться разрывы связи. |
| Использовать TCP | По умолчанию, используется протокол UDP, однако некоторые камеры работают по этому протоколу некорректно. Если наблюдаются проблемы с просмотром видеоархива с локальной машины или удалённо с другого видеорегистратора, назначьте использование протокола RTSP/TCP. Для этого установите значение в Да. |
| Предсказывать время кадров | При использовании на камере функции динамического выбора группы изображений (GOP) происходит динамическая регулировка интервала между I-кадрами исходя из общей интенсивности движения в пределах сцены. На I-кадрах фиксируется вся сцена, и их объем обычно больше, чем у P-кадров, которые содержат только информацию об изменении текущего кадра по сравнению с предыдущим. Во избежании затормаживания при несоответствии FSP и межкадрового интервала видео, имеющегося в архиве (возникают при задержках кодирования, ошибке в софте со стороны камеры при назначении временных меток) можно включить механизм сглаживания видеоархива. При сглаживании, время следующего опорного кадра рассчитывается по реальному времени последнего кадра с добавлением среднего значения межкадрового интервала, рассчитанного на основе данных предыдущего GOP. Данный механизм предназначен для уточнения меток времени для GOP постоянной длительности. Для включения сглаживания, установите значение в Да. |
Управление медиаисточниками
Перезагрузка
Операция удалённой перезагрузки доступна только для ONVIF-узлов.
Если камера «зависла» и не отвечает, удобно выполнить её удаленную перезагрузку. Для этого на вкладке ONVIF установите флаг в строке узла и нажмите на кнопку Обновить панели управления. Также мы можете нажать на кнопку в строке узла и выполнить команду Перезагрузить узел.
Обновление данных
Выполнять процедуру обновления данных медиаисточников требуется:
- Если на самом медиаисточнике были внесены какие-либо изменения, например, обновлены профили, так как список профилей ONVIF-медиаисточников вычитывается в процессе добавления узла в разделе Сеть и впоследствии обновляется только по запросу пользователя. В этом случае нужно выполнять обновление и на видеорегистраторе и на узлах Платформа НЕЙРОСС с «проксированными» медиаисточниками.
- Если были внесены изменения на видеорегистраторе (например, ещё один медиаисточник переведён в статус «проксированного»), а он предоставляет доступ к своим медиаисточникам другим узлам Платформа НЕЙРОСС. В этом случае нужно выполнить обновление списка медиаисточников на всех узлах с «проксированными» медиаисточниками.
Чтобы обновить данные, установите флаг в строке медиаисточника и нажмите на кнопку Обновить панели управления. Также вы можете воспользоваться соответствующей командой из списка команд, доступ к которым осуществляется по кнопке , расположенной в строке узла.
Удаление
При удалении лицензируемого ONVIF/RTSP-медиаисточника, лицензия будет освобождена и доступна к использованию. ONVIF-источник (и его узел) удаляется только из списка используемых медиаисточников. Он остаётся в списке раздела Сеть и может впоследствии быть добавлен заново.
Для удаления медиаисточника установите флаг в строке медиаисточника и нажмите на кнопку Удалить панели управления. Также вы можете воспользоваться соответствующей командой из списка команд, доступ к которым осуществляется по кнопке в строке узла или по кнопке в строке медиаисточника.
Папки медиаисточников
Вкладка Папки медиаисточников предназначена для создания папок и распределения медиаисточников по ним (один медаисточник может принадлежать только одной папке);
- Дерево папок: перечень папок с учётом их иерархии и окно поиска, команды управления папкой расположены в строке названия.
Список медиаисточников: полный перечень всех медиаисточников системы и окно поиска.
Медиаисточник может принадлежать только одной папке, при повторном выборе медиаисточника его «привязка» к предыдущей папке удаляется.
Создание папки
- В заголовке блока [1] нажмите на кнопку
Добавить новую папку, чтобы добавить папку в корневом разделе. - В отобразившемся окне введите название папки и нажмите на кнопку ОК.
Чтобы добавить дочернюю к этой папке, нажмите на кнопку
Добавить дочернюю папку, расположенную в строке созданной на предыдущем этапе папки. Задайте имя новой папки.Вы можете создавать дерево папок произвольной глубины вложенности. Если хотите создать папку в корне, используйте кнопку создания, расположенную в заголовке блока [1]. Если хотите создать дочернюю к какой-то из существующих, используйте кнопку, расположенную в строке этой папки.
Добавление медиаисточников в папку
- Выделите в дереве папок [1] требуемую папку.
- Последовательно щелкните левой клавишей мыши по именам медиаисточников, которые требуется переместить в эту папку.
- Сохраните изменения.
Переименование папки
- В дереве папок [1] нажмите на кнопку
Изменить название папки в строке папки. - В отобразившемся окне откорректируйте название папки. Нажмите на кнопку ОК.
Удаление папки
- В дереве папок [1] нажмите на кнопку
Удалить папку и все дочерние папки. - В окне подтверждения нажмите на кнопку ОК.
Редактирование состава медиаисточников в папке
- В дереве папок [1] выделите требуемую папку.
- В списке [2] снимите выделение медиаисточников, которые нужно «отвязать» от этой папки, выделите медиаисточники, которые требуется добавить.
- Сохраните изменения.
Фотовидеофиксация ТС
Вкладка Фотовидеофиксация ТС предназначена для настройки связи медиаисточников с каналами фотовидеофиксации транспортных средств для обеспечения доступа автотранспорта на основе результатов распознавания госномера.
Данная связь необходима для установки взаимно-однозначного соответствия видеоканалов в ПО Автомаршал производства компании «Малленом Системз» и источником событий фотовидеофиксации (ФВФ) в терминах Платформы НЕЙРОСС. Карточка ФВФ содержит информацию о видеоканале - источнике события ФВФ. Платформа НЕЙРОСС получает карточку ФВФ с сервера Автомаршал и преобразует её в НЕЙРОСС-извещения о событии фотовидеофиксации от указанного на данной вкладке медиаисточника. В качестве источника событий ФВФ может выступать любой медиаисточник НЕЙРОСС (не обязательно камера, которую использует сервер Автомаршал). Дополнительная информация о работе системы доступа транспортных средств приведена в разделе Настройка доступа транспортных средств | АвтоКПП.
- Добавить источник : добавить новую связь канал ФВФ — Медиаисточник;
- Редактировать источник
: изменить медиаисточник для данного канала ФВФ.
Добавление связи канала ФВФ с медиаисточником
- Нажмите на кнопку Добавить источник [1].
- В отобразившемся окне:
- В поле Идентификатор канала внешней системы введите номер канала распознавания на сервере Автомаршал.
В поле Медиаисточник выберите из раскрывающегося списка ONVIF- или RTSP-камеру, соответствующую этому видеоканалу.
Если на сервере Автомаршал и в Платформе НЕЙРОСС настроена одна и та же камера, выберите эту камеру. Вы можете также выбрать любую другую камеру, например ту, которая будет использоваться для видеоподтверждения события доступа автотранспорта в АРМ НЕЙРОСС АвтоКПП.
- Нажмите на кнопку ОК для сохранения изменений. В списке источников событий ФВФ появится новая строка.
Изменение связи канала ФВФ с медиаисточником
- Нажмите на кнопку Изменить в соответствующей строке списка.
- В отобразившемся меню выберите Изменить.
- В отобразившемся окне в поле Медиаисточник выберите из раскрывающегося списка ONVIF- или RTSP-камеру, соответствующую этому видеоканалу.
- Нажмите на кнопку ОК для сохранения изменений.
Удаление связи канала ФВФ с медиаисточником
- Нажмите на кнопку Изменить в соответствующей строке списка.
- В отобразившемся меню выберите Удалить.
- В окне подтверждения нажмите ОК.
