В данном разделе приведены сведения о конструкции НЕЙРОСС-LS и порядке монтажа.
Содержание:
Конструкция изделия
Компоненты в составе изделия перечислены в таблице ниже.
| Модуль | Назначение и состав |
|---|---|
| Модуль управления | Модуль управления предназначен для управления системой хранения и включает:
|
| Модуль хранения (один или несколько) | Модуль хранения предназначен непосредственно для хранения вещей; оснащён мастер-контроллером (МК), осуществляющим выполнение команд из модуля управления (один МК на каждый модуль хранения); ячейки модуля хранения оснащены электромеханической защелкой модели PS901 и замком цилиндрового типа для аварийной разблокировки защелки ячейки в случае выхода из строя системы управления или отсутствия питания. |
Контроллер БОРЕЙ, консоль ВИК и мастер-контроллеры модулей хранения являются IP-узлами системы. Ethernet-коммутатор обеспечивает одновременно связь между ними и выход в сеть Ethernet для выполнения функций конфигурирования и мониторинга.

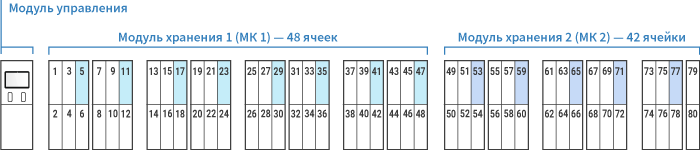

Пример состава камеры хранения: 1 БОРЕЙ, 1 ВИК, 2 считывателя, 2 модуля хранения, оснащенных мастер-контроллером
Исполнение изделия
Металлический корпус, тип покрытия: порошковое; цвета: серебристый корпус с синими дверцами; опция: окраска дверей в другие цвета из палитры производителя.
Подключение к Платформе НЕЙРОСС
Система может комплектоваться универсальной платформой для решения задач обеспечения безопасности — узлом Платформа НЕЙРОСС. При этом предоставляется рабочее место управления пропусками АРМ НЕЙРОСС Доступ, фотоидентификации АРМ НЕЙРОСС Фотоидентификация, мониторинга состояний и управления ячейками в АРМ НЕЙРОСС Центр, построения отчётов АРМ НЕЙРОСС Отчеты, обеспечивается возможность назначения персональных и групповых ячеек. В отсутствие узла Платформа НЕЙРОСС обеспечивается возможность занять произвольную ячейку камеры хранения (нет поддержки персональных и групповых ячеек).
Инструкция по развёртыванию и настройке Платформы НЕЙРОСС приведена в разделе [Настройка Платформы НЕЙРОСС.]
Монтаж, подключение питания, подключение к сети Ethernet
Выполните монтаж изделия. Инструкция по монтажу поставляются в комплекте изделия.
Для подключения изделия используйте электрощит 1-2 категории надежности, по трехпроводной схеме подключения проводников (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ) с использованием штепсельной розетки. Если питание отсутствует, проверьте положение кнопки выключения блока резервного питания.
В заводском исполнении контроллер БОРЕЙ, консоль ВИК и блоки управления ячейками (мастер-контроллеры) между собой кабелем UTP через коммутатор, размещенный в модуле управления. Коммутатор также имеет выход для подключения камеры хранения к сети предприятия. Для каждого сетевого узла предустановлены IP-адреса в одной подсети, необходимые для осуществления сетевого соединения. Если сеть предприятия настроена для работы в другой подсети и/или планируется использовать несколько камер хранения, необходимо для каждого сетевого устройства сменить сетевые параметры, обеспечив их уникальность. Настройка осуществляется посредством предоставляемого изделием веб-интерфейса с помощью веб-браузера. Для первичной настройки предпочтительно использовать прямое сетевое подключение.
- Настройте сетевое подключение вашего компьютера (ноутбука) для работы в диапазоне IP-адресов и подсети сетевых узлов камеры хранения.
- Выполните подключение компьютера к изделию посредством сетевого кабеля. Подайте питание на изделие. Дождитесь окончания загрузки.
- Запустите веб-браузер Google Chrome, Mozilla Firefox, Internet Explorer, Safari. Внимание. Если версия браузера устарела, обновите её.
