Переименование реле БОРЕЙ Н

С версии 20.3.13104 Нового БОРЕЙ добавлена возможность изменения имени реле.

Общие сведения

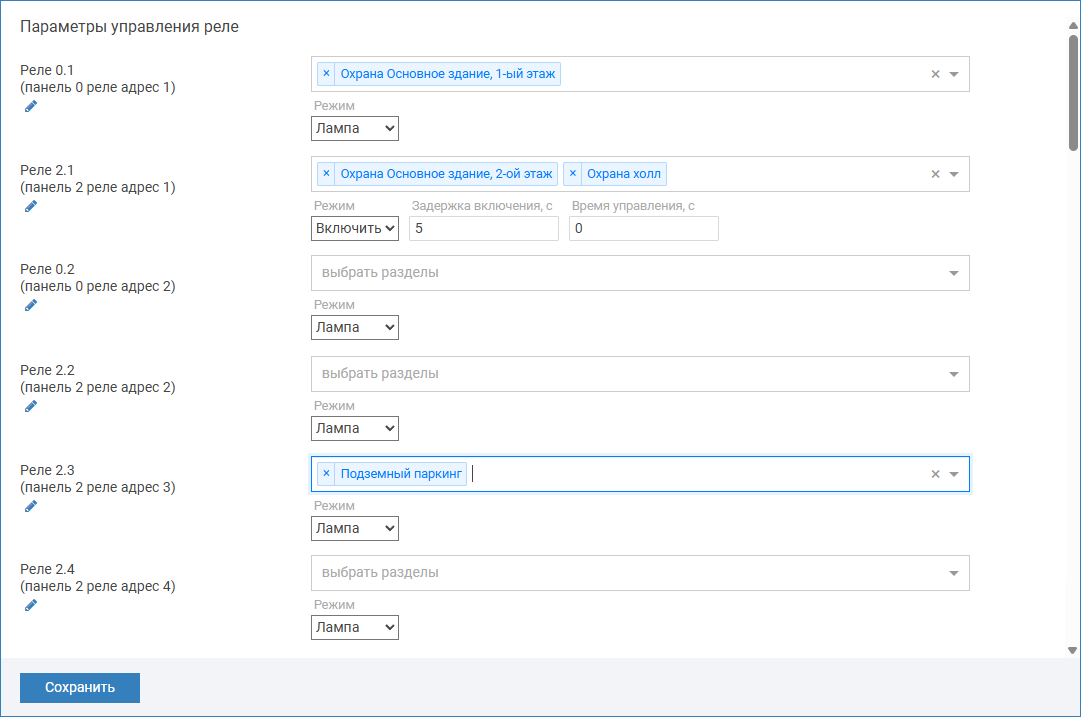

Реле управления могут быть настроены на включение по событиям произвольного количества разделов сигнализации, возможна работа в одном из трёх режимов, c заданной задержкой и временем управления.

Для БОРЕЙ [Спецификация БОРЕЙ Н]:

2 реле на Плате БОРЕЙ
4 реле для каждого модуля М1/М3 (при наличии)
30 реле модулей АМ-06 на шине S-ART.

Режимы работы реле

Доступные режимы приведены в таблице ниже.

Состояние раздела	Режим работы реле
Состояние раздела	Лампа	Включить	Мигать
Снято с охраны	Выключено	Выключено	Выключено
На охране	Включено	Выключено	Выключено
Частично на охране	Выключено	Выключено	Выключено
Тревога	Мигает	Включено	Мигает
Неисправность	Выключено	Выключено	Выключено

Если для одного реле указано несколько разделов сигнализации, то

В режимах Включить и Мигать:

тревога одного из разделов сигнализации включает управление реле, а отсутствие тревог по всем разделам выключает управление.

В режиме Лампа:

реле включено, если все разделы в состоянии [На охране],
реле выключено, если хотя бы один раздел в состояниях [Снят с охраны] или [Частично на охране],
мигает, если хотя бы один раздел перешел в состояние [Тревога], если разделы были на охране.

Дополнительная информация о состояниях разделов сигнализации приведена в разделе [Состояния элементов НЕЙРОСС: метки, иконки].

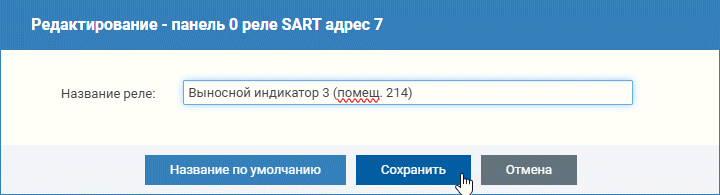

Имена реле

Имя для реле задается автоматически на основании адреса модуля на шине SART и порядкового номера реле.

Примеры приведены в таблице ниже.

Название	Подпись	Комментарий
Реле 0.1	(панель 0 реле адрес 1)	Адрес 0 на шине CAN имеет сам контроллер БОРЕЙ. Реле 0.1 означает первое реле на плате контроллера.
Реле 2.3	(панель 2 реле адрес 3)	Адреса модулей М3 на шине CAN устанавливаются в диапазоне от 1 до 15. Реле 2.3 означает третье реле на плате модуля М3 с адресом 2 [Адресация модулей М3].
Реле SART 0.7	(панель 0 реле SART адрес 7)	Шина SART подключается напрямую к контроллеру БОРЕЙ, поэтому все реле на этой шине имеют адрес панели 0. Реле SART 0.7 означает седьмое реле на шине SART [Адресация модулей АМ-06].
