Раздел предназначен для настройки режимов управления реле контроллеров БОРЕЙ и модулей периферии: модулей М1, М3 на шине CAN, и модулей АМ-06 на шине S-ART и доступен для узлов БОРЕЙ. Полная инструкция по настройке контроллера приведена в разделе [Руководство администратора БОРЕЙ Н].
Содержание:
Общие сведения
Реле управления могут быть настроены на включение по событиям произвольного количества разделов сигнализации, возможна работа в одном из трёх режимов, c заданной задержкой и временем управления.
Так как факт подключения исполнительных устройств к выходным реле БОРЕЙ не контролируется, для каждого устройства автоматически формируется максимальное количество элементов Реле.
Для БОРЕЙ [Спецификация БОРЕЙ Н]:
- 2 реле на Плате БОРЕЙ
- 4 реле для каждого модуля М1/М3 (при наличии)
- 30 реле модулей АМ-06 на шине S-ART

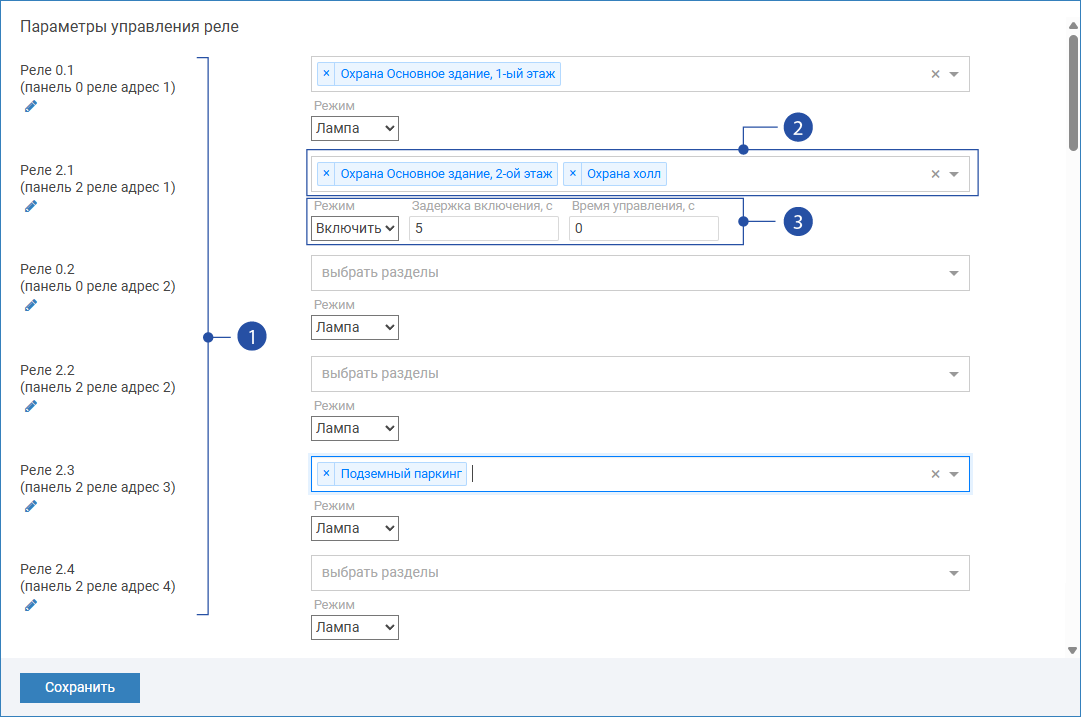

Окно раздела
Список реле: каждому реле устанавливается название по умолчанию, соответствующее номеру модуля на шине CAN и его адресу, подпись указывает адрес реле и адрес модуля и отображается только в данном разделе. Примеры приведены в таблице ниже.
Название Подпись Комментарий Реле 0.1 (панель 0 реле адрес 1) Адрес 0 на шине CAN имеет сам контроллер БОРЕЙ. Реле 0.1 означает первое реле на плате контроллера. Реле 2.3 (панель 2 реле адрес 3) Адреса модулей М3 на шине CAN устанавливаются в диапазоне от 1 до 15. Реле 2.3 означает третье реле на плате модуля М3 с адресом 2 [Адресация модулей М3]. Реле SART 0.7
(панель 0 реле SART адрес 7) Шина SART подключается напрямую к контроллеру БОРЕЙ, поэтому все реле на этой шине имеют адрес панели 0. Реле SART 0.7 означает седьмое реле на шине SART [Адресация модулей АМ-06]. Список разделов сигнализации: перечень разделов сигнализации, при смене состояния которых необходимо выполнить управление реле;
ПРИМЕЧАНИЕ
По состоянию любого раздела сигнализации возможно управление любым количеством реле в разных режимах, поэтому в раскрывающемся списке выводятся все разделы НЕЙРОСС.
Режим управления реле: возможно три режима управления. Описание режимов приведено в таблице ниже.
Режим управления реле Описание Параметры режима Лампа Режим предназначен для управления выносным индикатором. В состоянии [На охране] реле включено, в состоянии [Тревога] — мигает. Нет - Включить
- Мигать
Режимы предназначены для индикации тревожного состояния раздела. При переходе раздела в тревожное состояние, по окончании периода Задержка включения включается (режим Включить) или начинает мигать (режим Мигать) до окончания периода Время управления или раньше, при отмене/сбросе тревоги. Задержка включения — период времени в секундах, по истечению которого реле включается/начинает мигать; если задано 0 — реле начинает работать без задержки.
Время управления — период времени работы реле; если задано 0 — реле работает до отмены/сброса тревоги.
С версии 20.3.13104 Нового БОРЕЙ добавлена возможность изменения имени реле. Чтобы задать новое имя для реле: В списке реле [1], нажмите на кнопку Изменить название реле для требуемого реле. В отобразившемся окне введите новое название, нажмите на кнопку Сохранить. Для сброса названия нажмите на кнопку Название по умолчанию. Нажмите на кнопку Сохранить.Переименование реле
ВАЖНО
Для обновления названий реле данного узла на других узлах НЕЙРОСС, в частности, — на узле Платформа НЕЙРОСС, необходимо вычитать новую конфигурацию БОРЕЙ на узле Платформа НЕЙРОСС [Обновление конфигурации узлов].
Настройка режимов управления реле
В списке реле [1] найдите реле, которое требуется настроить.
В поле выбрать разделы [2] выберите из раскрывающегося списка разделы сигнализации, по состоянию которых требуется управление данным реле.
В поле Режим [3] выберите из раскрывающегося списка требуемый режим управления реле и, при необходимости, настройте дополнительные параметры согласно таблице ниже.
Нажмите на кнопку Сохранить.
| Состояние раздела | Режим работы реле | ||
|---|---|---|---|
| Лампа | Включить | Мигать | |
| Снято с охраны | Выключено | Выключено | Выключено |
| На охране | Включено | Выключено | Выключено |
| Частично на охране | Выключено | Выключено | Выключено |
| Тревога | Мигает | Включено | Мигает |
| Неисправность | Выключено | Выключено | Выключено |
Если для одного реле указано несколько разделов сигнализации, то
В режимах Включить и Мигать:
- тревога одного из разделов сигнализации включает управление реле, а отсутствие тревог по всем разделам выключает управление.
В режиме Лампа:
- реле включено, если все разделы в состоянии [На охране],
- реле выключено, если хотя бы один раздел в состояниях [Снят с охраны] или [Частично на охране],
- мигает, если хотя бы один раздел перешел в состояние [Тревога], если разделы были на охране.
Дополнительная информация о состояниях разделов сигнализации приведена в разделе [Состояния элементов НЕЙРОСС: метки, иконки].
